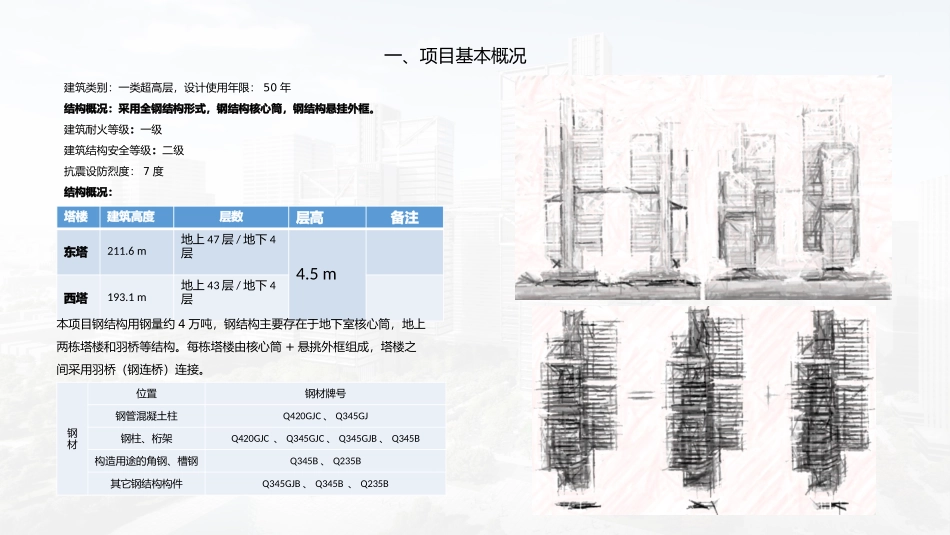

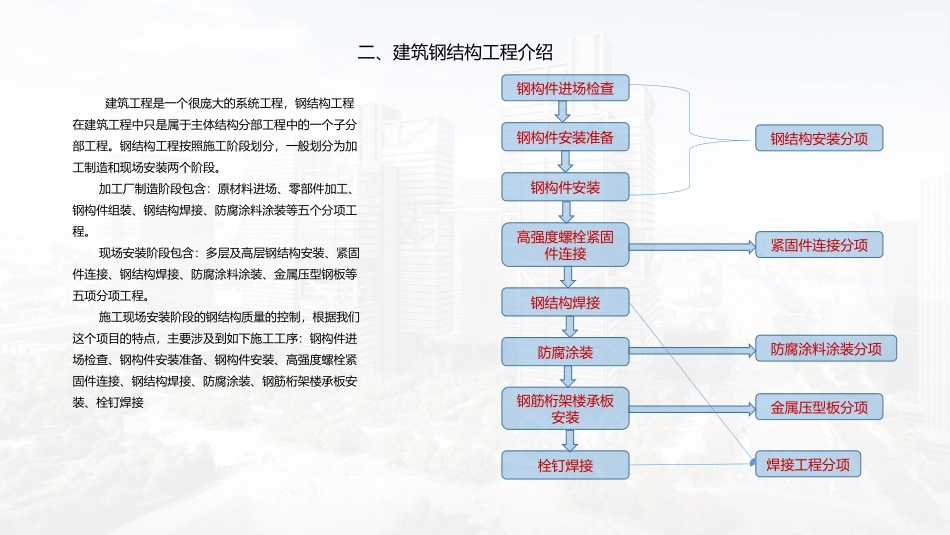

钢结构工程施工过程质量控制2018年11月6日一、项目基本概况建筑类别：一类超高层，设计使用年限：50年结构概况：采用全钢结构形式，钢结构核心筒，钢结构悬挂外框。建筑耐火等级：一级建筑结构安全等级：二级抗震设防烈度：7度结构概况：塔楼建筑高度层数层高备注东塔211.6m地上47层/地下4层4.5m西塔193.1m地上43层/地下4层钢材位置钢材牌号钢管混凝土柱Q420GJC、Q345GJ钢柱、桁架Q420GJC、Q345GJC、Q345GJB、Q345B构造用途的角钢、槽钢Q345B、Q235B其它钢结构构件Q345GJB、Q345B、Q235B本项目钢结构用钢量约4万吨，钢结构主要存在于地下室核心筒，地上两栋塔楼和羽桥等结构。每栋塔楼由核心筒+悬挑外框组成，塔楼之间采用羽桥（钢连桥）连接。建筑工程是一个很庞大的系统工程，钢结构工程在建筑工程中只是属于主体结构分部工程中的一个子分部工程。钢结构工程按照施工阶段划分，一般划分为加工制造和现场安装两个阶段。加工厂制造阶段包含：原材料进场、零部件加工、钢构件组装、钢结构焊接、防腐涂料涂装等五个分项工程。现场安装阶段包含：多层及高层钢结构安装、紧固件连接、钢结构焊接、防腐涂料涂装、金属压型钢板等五项分项工程。施工现场安装阶段的钢结构质量的控制，根据我们这个项目的特点，主要涉及到如下施工工序：钢构件进场检查、钢构件安装准备、钢构件安装、高强度螺栓紧固件连接、钢结构焊接、防腐涂装、钢筋桁架楼承板安装、栓钉焊接二、建筑钢结构工程介绍钢构件进场检查钢构件安装准备钢构件安装高强度螺栓紧固件连接钢结构焊接防腐涂装钢筋桁架楼承板安装栓钉焊接钢结构安装分项紧固件连接分项防腐涂料涂装分项金属压型板分项焊接工程分项1、施工过程质量管理目标：确保工序质量合格，杜绝质量事故发生。2、施工过程质量控制的关键：坚持质量标准。3、施工过程质量控制的重点：工序质量、工作质量和质量控制点的控制。4“”“”、监理进行质量检查的方法：八个字：看、摸、敲、照，靠、量、吊、套三、质量控制目标、检查方法四、钢结构工程施工过程质量控制点的设置：序号施工阶段质量控制点内容备注1施工准备阶段原材料进场质量证明文件2焊工进场考试、操作证的审查3钢构件进场钢构件进场质量检查4安装阶段钢柱安装轴线坐标及标高控制重点控制对象5钢柱对接错口6钢梁安装主次梁表面高差7钢筋桁架楼承板安装搭接长度8钢结构胎架安装、拆除（卸载）重点控制对象9钢结构核心筒及外框架预变形数值及监测预警值重点控制对象10结构变形监测、沉降观测控制重点控制对象11高强度螺栓紧固件连接12焊接焊缝焊接质量重点控制对象13钢柱焊接变形：进行焊后测量，对钢柱焊接变形实施监测，重点控制对象14防腐油漆补涂节点除锈15防腐涂层漆膜厚度16防火涂料防火涂料性能检测：粘结强度17防火涂料厚度重点控制对象五、各施工工序的过程质量控制：（一）、钢构配件进场检查验收1、钢构件的进场检查内容及检查方法A、钢柱检查内容及方法钢柱外形尺寸检测记录工程名称：编号：构件名称构件编号制作单位检查项目允许偏差(mm)图例实测结果备注12345678910一节柱高度（全高）±3.0牛腿间距（层高）±3.0铣平面至牛腿上平面或到第一个安装孔的距离±1.0一节柱的柱身扭曲h/250，且不大于5.0柱截面几何尺寸±3.0螺栓孔距≤500，±1.0柱身弯曲矢高H/1500，且不大于5.0牛腿面翘曲或扭曲l2≤10002l2＞10003箱型截面连接处对角线3箱型柱身板垂直度h/150，且不大于5.0监理工程师：日期：B、钢梁检查内容及方法实腹钢梁外形尺寸检测记录工程名称：编号：构件名称构件编号制作单位检测项目实测结果备注12345678910梁长度L±L/2500，±10.0端部高度hh≤2000±2.0h>2000±3.0拱度设计要求起拱±L/5000设计未要求起拱10.0,－5.0侧弯矢高L/2000，且不大于10.0扭曲h/250，且不大于10.0翼缘对腹板的垂直度b/100，且不大于3.0箱型截面对角线差5螺栓孔距同一组内≤500±1.0501~1200±1.5相邻两组>3000±3.0监理工程师：日期：2、高强度螺栓的进场检查内容及检查方法A、产品栓质量证明书B、进场数量清单C、见证取样送检D、外观质量3、焊材的进场检查内容及检查方法A、产品栓质量证明书B、进场数量清单...
