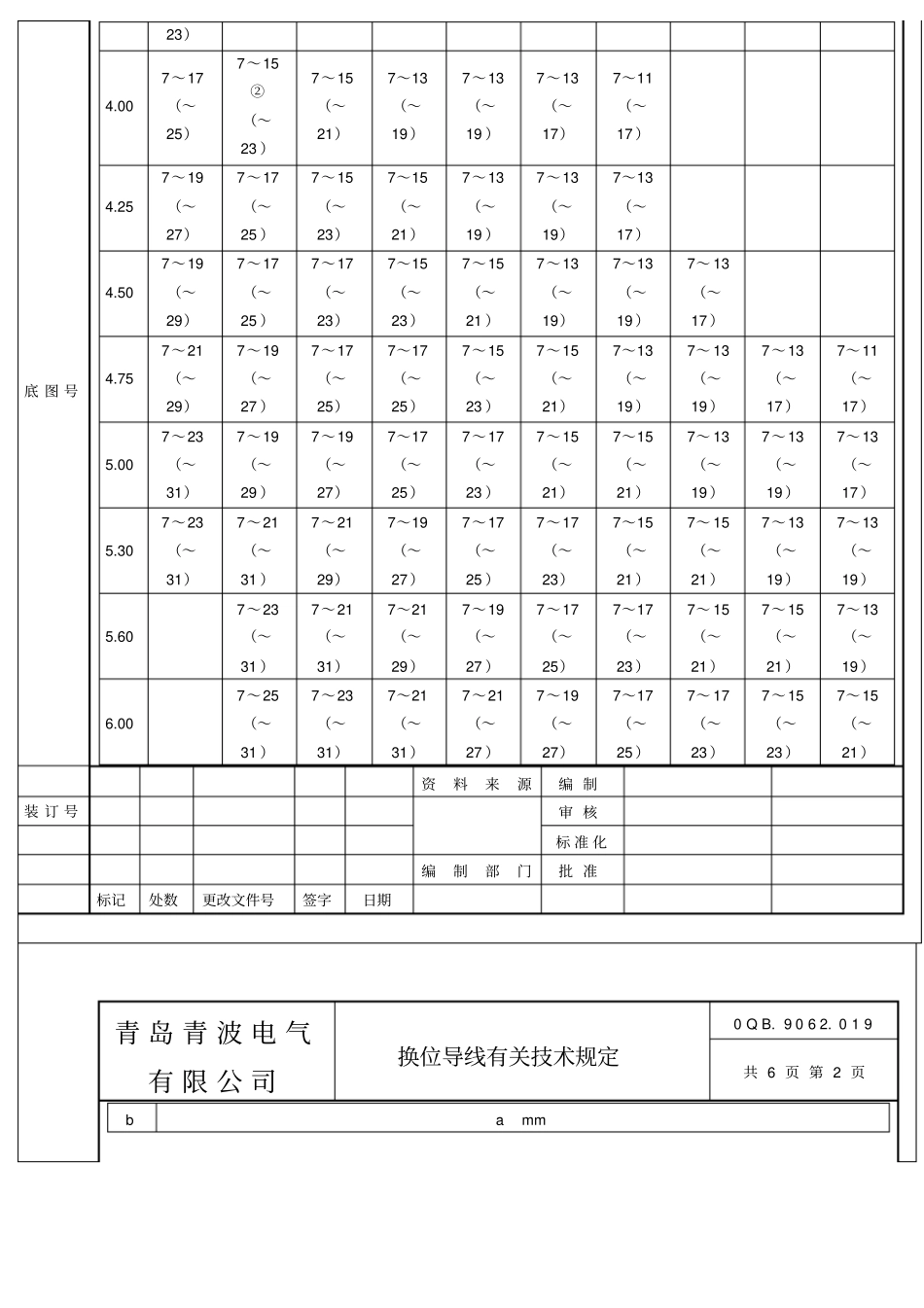

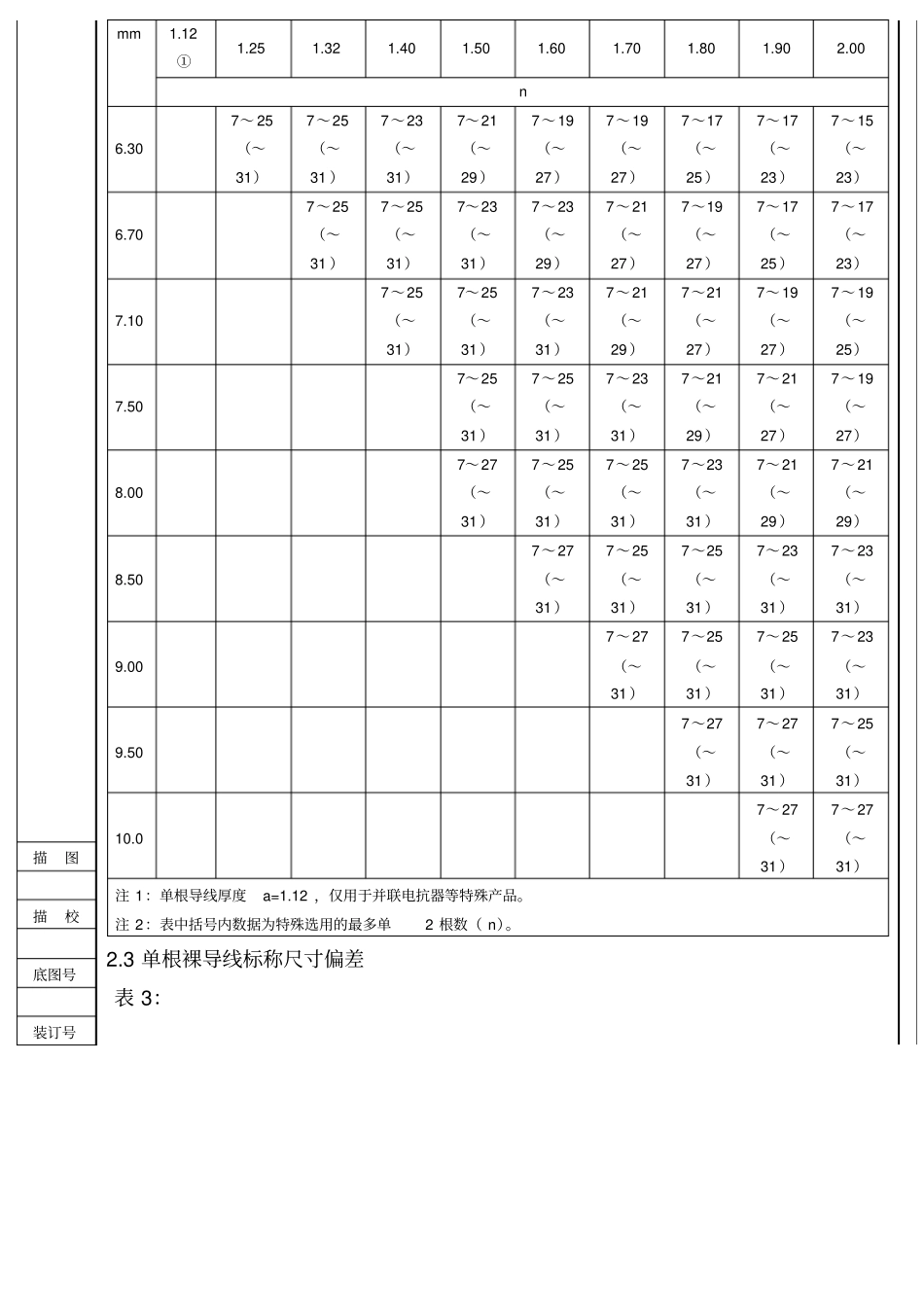

青 岛 青 波 电 气有 限 公 司换位导线有关技术规定0 Q B. 9 0 6 2. 0 1 9共 6 页 第 1 页1 适用范围本守则规定了换位导线的尺寸及技术要求等，适用于油浸式电力变压器换位导线的选用、采购、生产及进货检验。2 常用品种与规格2.1 换位导线品种及标记按表1 规定表 1：品名标记示例换位导线 HQQ 自粘性换位导线 HQQN 详细标记：换位导线 HQQ 35.11129.1491.113.66.1自粘性换位导线HQQN 35.11135.1409.123.66.1简化标记：1.6×6.3×(11)换位导线 HQQ-1.35 1.6×6.3×(11)自粘性换位导线HQQN-1.35 2.2 换位导线根数裸导线规格（a×b）及根数（ n）选用按表 2 规定。表 2：b mm a mm 1.12 ①1.25 1.32 1.40 1.50 1.60 1.70 1.80 1.90 2.00 n 3.35 7～15②（～21）3.55 7～15 （～21）3.75 7～17 （～描图描校底 图 号23）4.00 7～17 （～25）7～15②（～23 ）7～15 （～21）7～13 （～19 ）7～13 （～19 ）7～13 （～17）7～11 （～17 ）4.25 7～19 （～27）7～17 （～25 ）7～15 （～23）7～15 （～21 ）7～13 （～19 ）7～13 （～19）7～13 （～17 ）4.50 7～19 （～29）7～17 （～25 ）7～17 （～23）7～15 （～23 ）7～15 （～21 ）7～13 （～19）7～13 （～19 ）7～ 13 （～17 ）4.75 7～21 （～29）7～19 （～27 ）7～17 （～25）7～17 （～25 ）7～15 （～23 ）7～15 （～21）7～13 （～19 ）7～ 13 （～19 ）7～13 （～17 ）7～11 （～17 ）5.00 7～23 （～31）7～19 （～29 ）7～19 （～27）7～17 （～25 ）7～17 （～23 ）7～15 （～21）7～15 （～21 ）7～ 13 （～19 ）7～13 （～19 ）7～13 （～17 ）5.30 7～23 （～31）7～21 （～31 ）7～21 （～29）7～19 （～27 ）7～17 （～25 ）7～17 （～23）7～15 （～21 ）7～ 15 （～21 ）7～13 （～19 ）7～13 （～19 ）5.60 7～23 （～31 ）7～21 （～31）7～21 （～29 ）7～19 （～27 ）7～17 （～25）7～17 （～23 ）7～ 15 （～21 ）7～15 （～21 ）7～13 （～19 ）6.00 7～25 （～31 ）7～23 （～31）7～21 （～31 ）7～21 （～27 ）7～19 （～27）7～17 （～25 ）7～ 17 （～23 ）7～15 （～23 ）7～15 （～21 ）资料来源编 制装 订 号审 核标 准 化编制部门批 准标记处...
