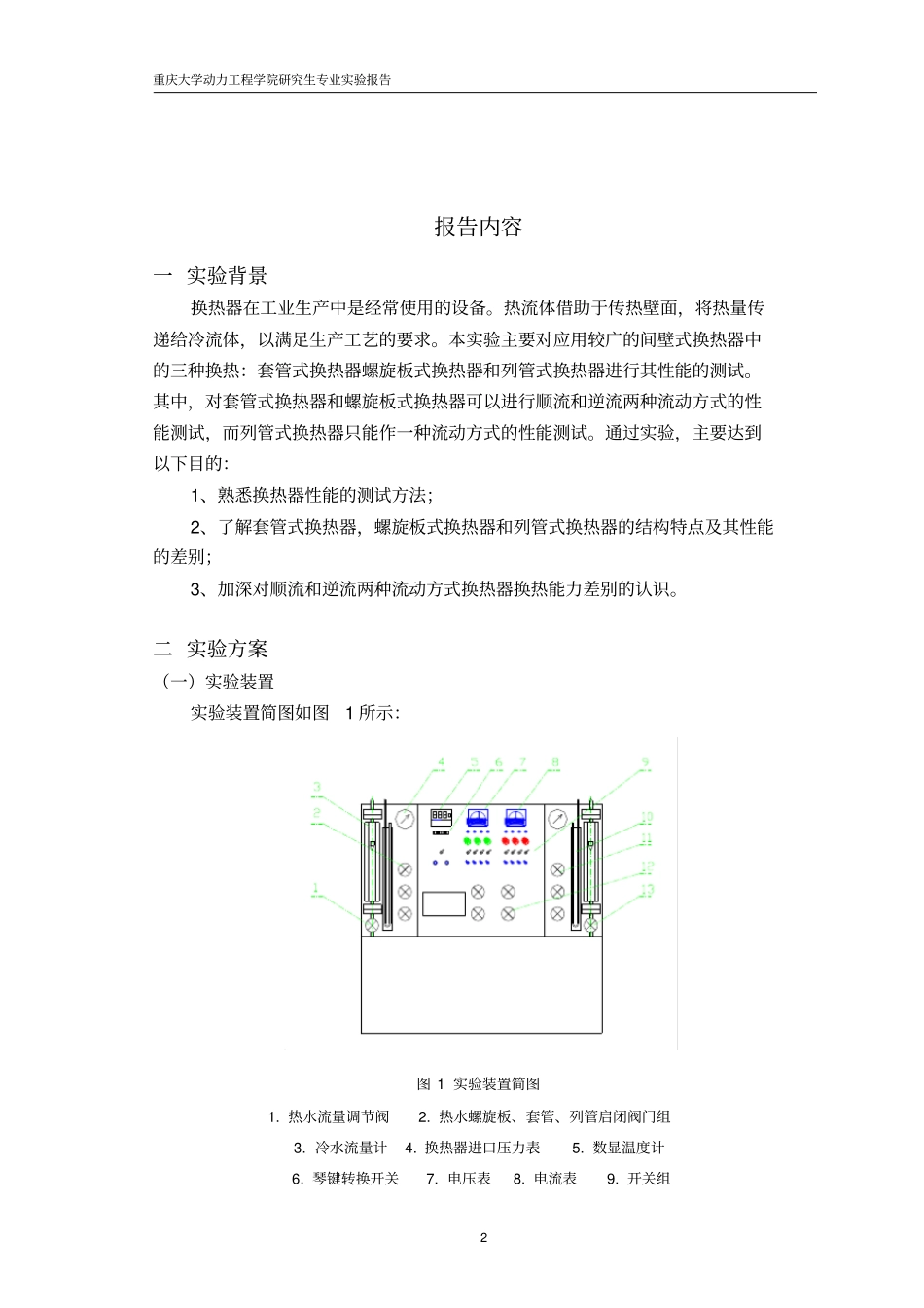

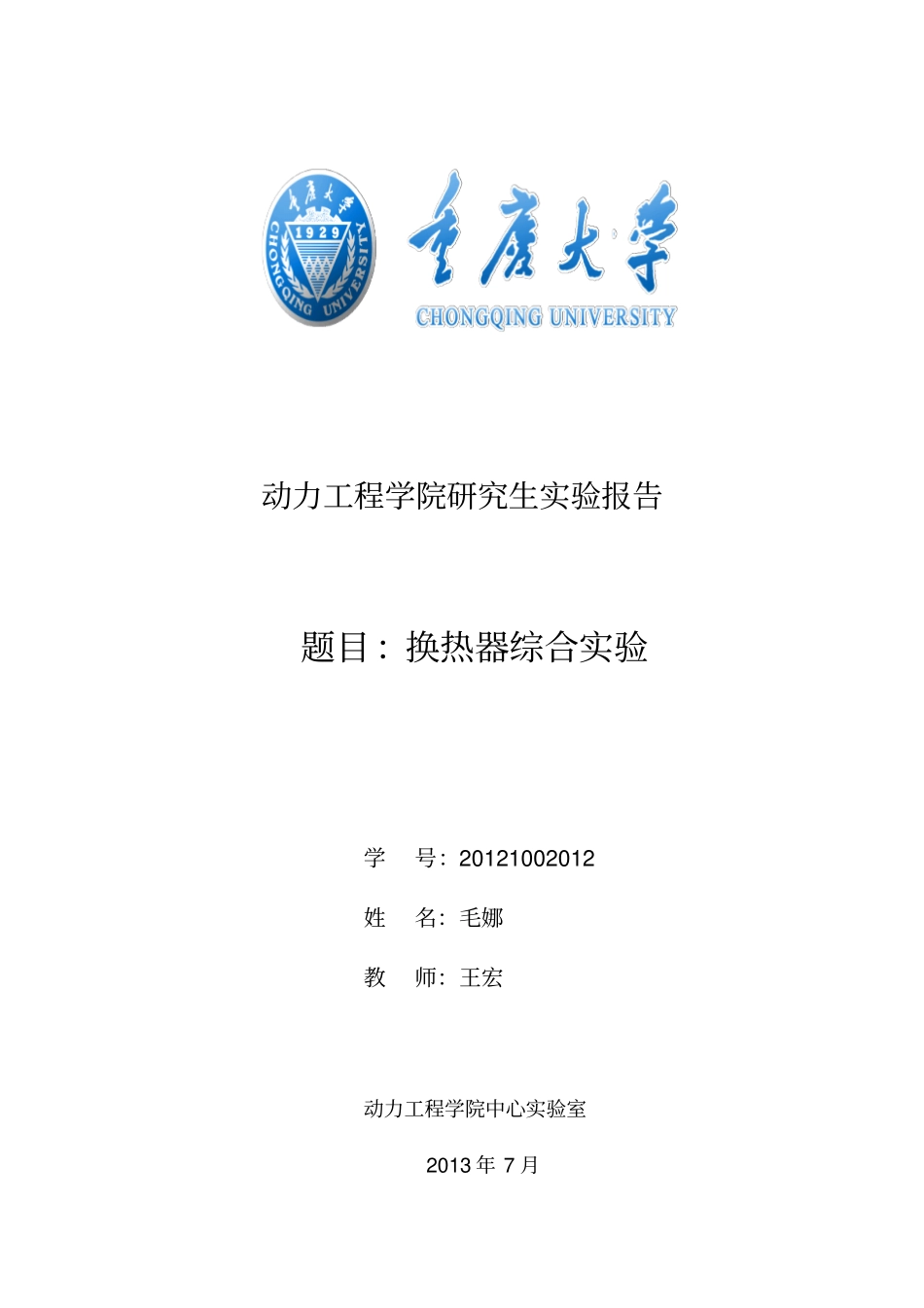

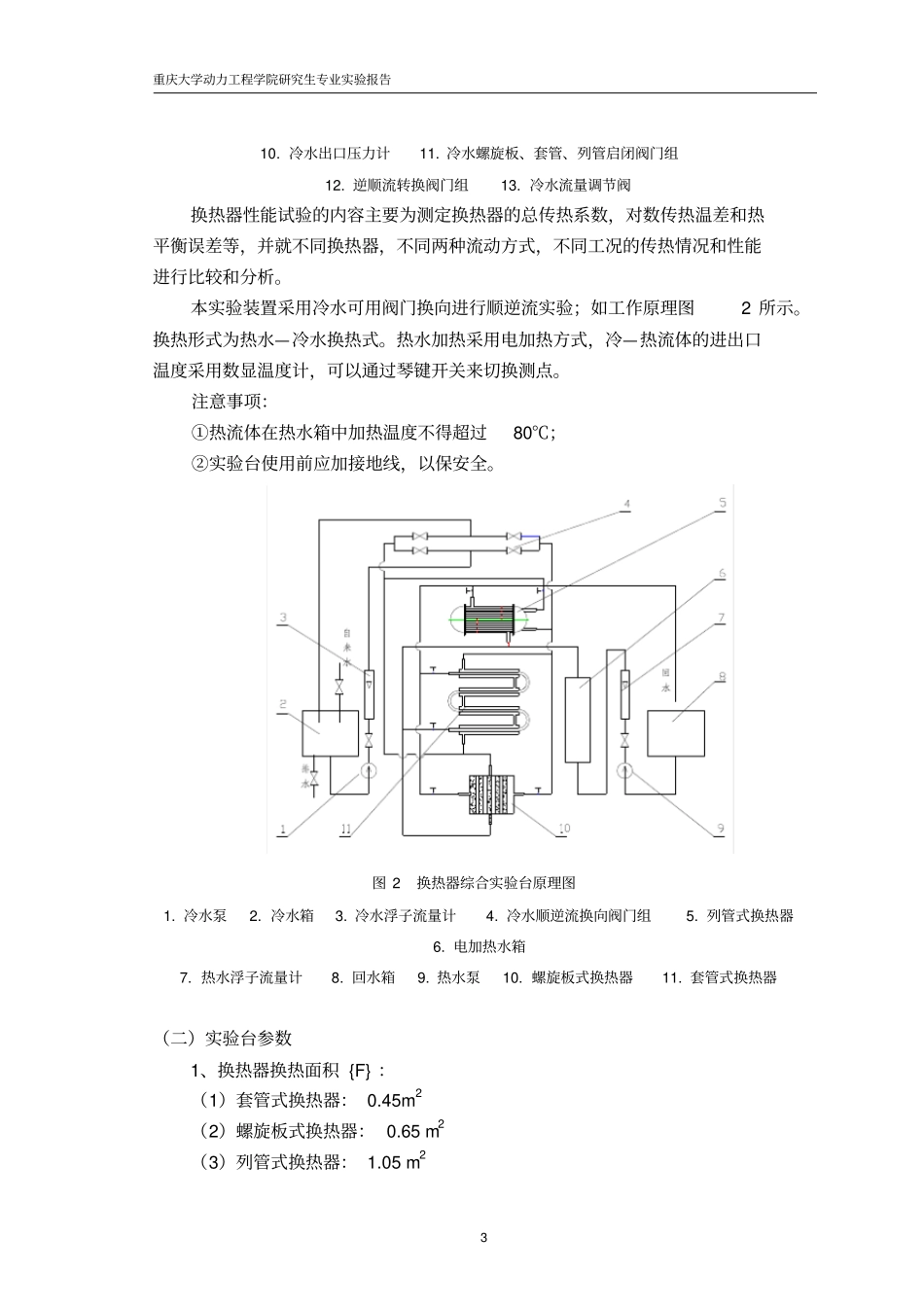

动力工程学院研究生实验报告题目：换热器综合实验学号：20121002012姓名：毛娜教师：王宏动力工程学院中心实验室2013 年 7 月重庆大学动力工程学院研究生专业实验报告2 报告内容一 实验背景换热器在工业生产中是经常使用的设备。热流体借助于传热壁面，将热量传递给冷流体，以满足生产工艺的要求。本实验主要对应用较广的间壁式换热器中的三种换热：套管式换热器螺旋板式换热器和列管式换热器进行其性能的测试。其中，对套管式换热器和螺旋板式换热器可以进行顺流和逆流两种流动方式的性能测试，而列管式换热器只能作一种流动方式的性能测试。通过实验，主要达到以下目的：1、熟悉换热器性能的测试方法；2、了解套管式换热器，螺旋板式换热器和列管式换热器的结构特点及其性能的差别；3、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。二 实验方案（一）实验装置实验装置简图如图1 所示：图 1 实验装置简图1. 热水流量调节阀2. 热水螺旋板、套管、列管启闭阀门组3. 冷水流量计4. 换热器进口压力表5. 数显温度计6. 琴键转换开关7. 电压表8. 电流表9. 开关组重庆大学动力工程学院研究生专业实验报告3 10. 冷水出口压力计11. 冷水螺旋板、套管、列管启闭阀门组12. 逆顺流转换阀门组13. 冷水流量调节阀换热器性能试验的内容主要为测定换热器的总传热系数，对数传热温差和热平衡误差等，并就不同换热器，不同两种流动方式，不同工况的传热情况和性能进行比较和分析。本实验装置采用冷水可用阀门换向进行顺逆流实验；如工作原理图2 所示。换热形式为热水—冷水换热式。热水加热采用电加热方式，冷—热流体的进出口温度采用数显温度计，可以通过琴键开关来切换测点。注意事项：①热流体在热水箱中加热温度不得超过80℃；②实验台使用前应加接地线，以保安全。图 2 换热器综合实验台原理图1. 冷水泵2. 冷水箱3. 冷水浮子流量计4. 冷水顺逆流换向阀门组5. 列管式换热器6. 电加热水箱7. 热水浮子流量计8. 回水箱9. 热水泵10. 螺旋板式换热器11. 套管式换热器（二）实验台参数1、换热器换热面积 {F} ：（1）套管式换热器： 0.45m2（2）螺旋板式换热器： 0.65 m2（3）列管式换热器： 1.05 m2重庆大学动力工程学院研究生专业实验报告4 2、电加热器总功率： 9.0KW 3、冷、热水泵：允许工作温度： <80℃；额定流量： 3m3/h；扬程： 12m；电机电压： 220V；电机功率： 370W。4、转子流量计型号：型...
