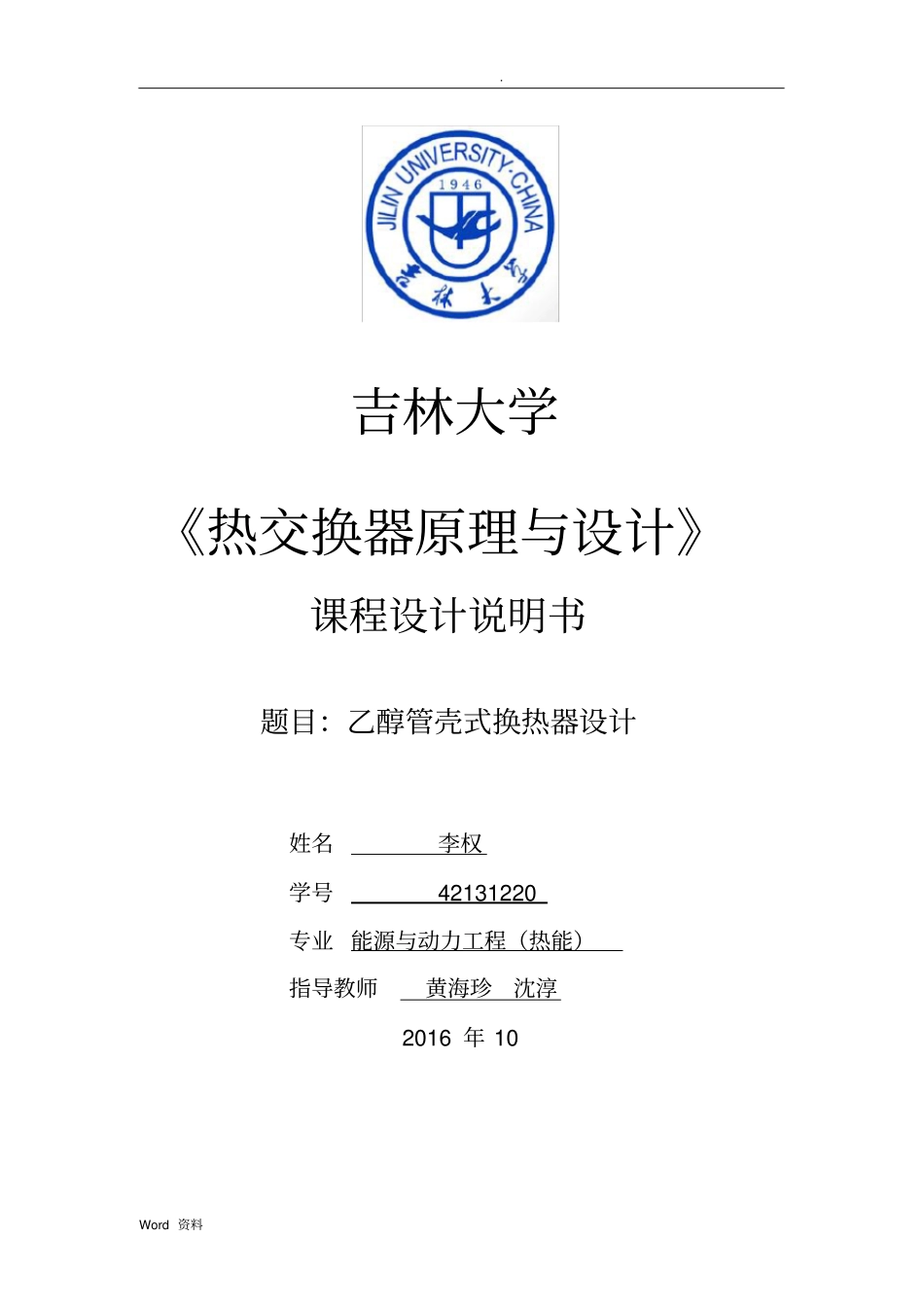

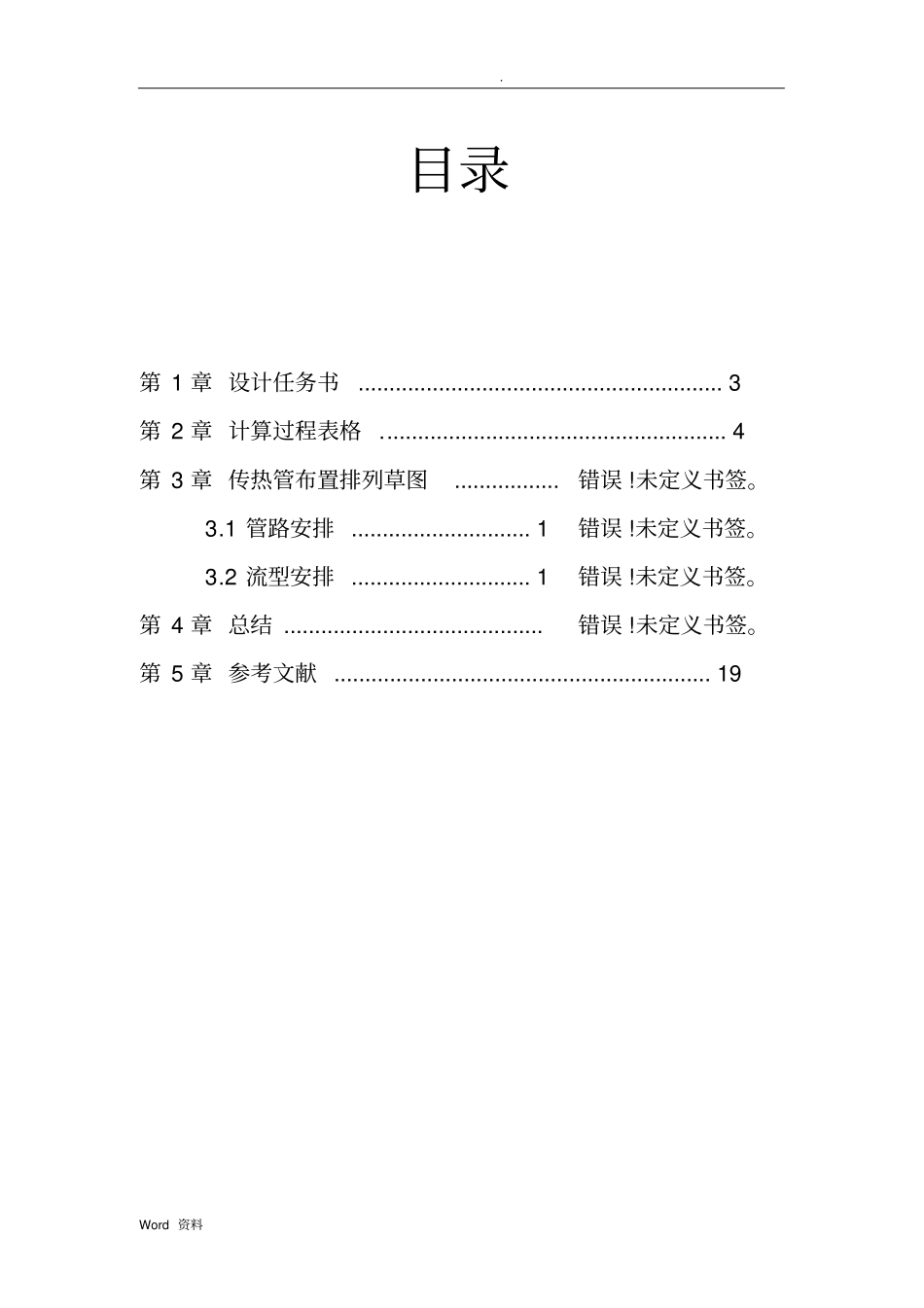

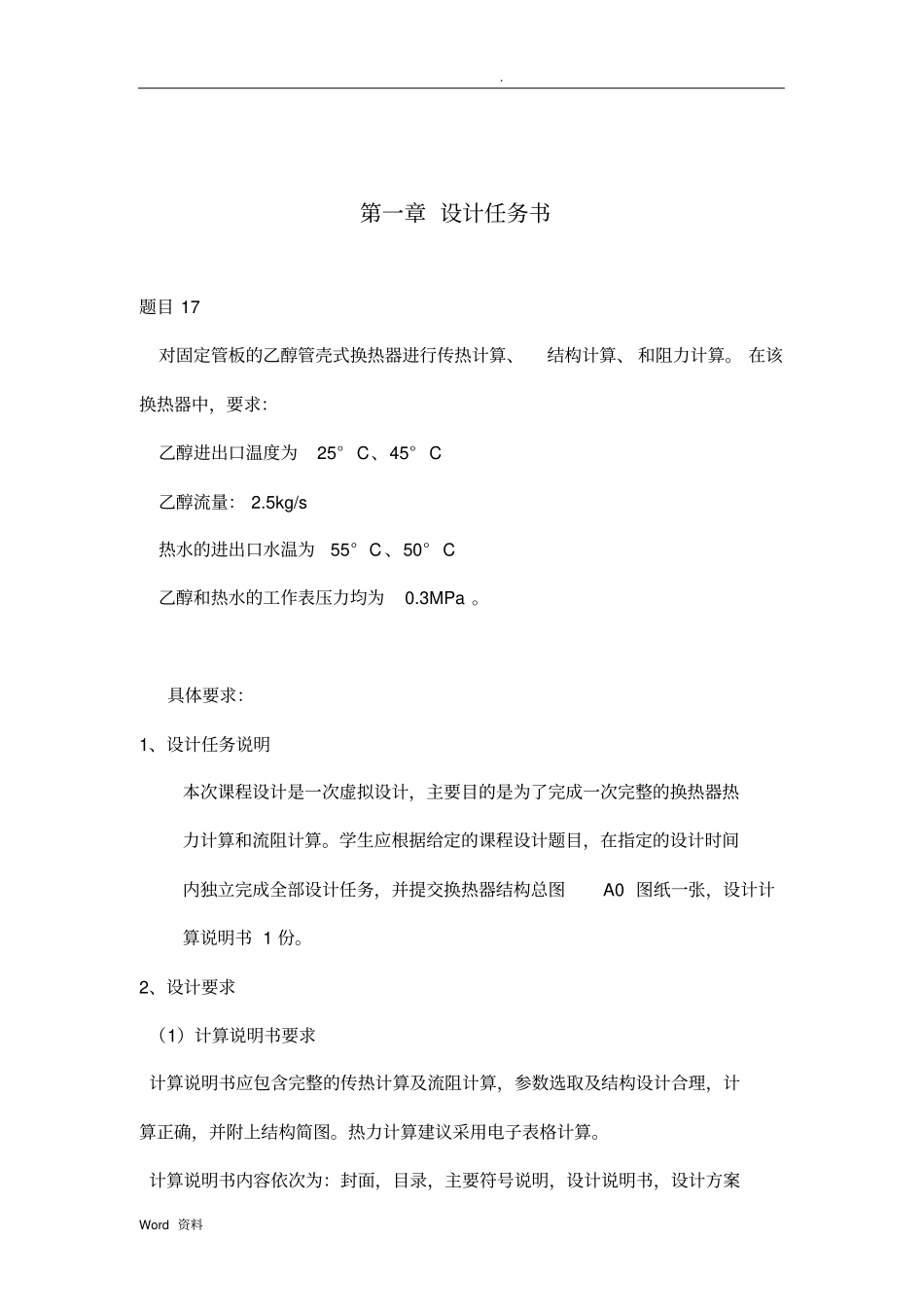

. Word 资料吉林大学《热交换器原理与设计》课程设计说明书题目：乙醇管壳式换热器设计姓名李权学号42131220 专业 能源与动力工程（热能）指导教师黄海珍沈淳2016 年 10 . Word 资料目录第 1 章 设计任务书 ........................................................... 3 第 2 章 计算过程表格 ........................................................ 4 第 3 章 传热管布置排列草图................. 错误 !未定义书签。3.1 管路安排 ............................. 1错误 !未定义书签。3.2 流型安排 ............................. 1错误 !未定义书签。第 4 章 总结 .......................................... 错误 !未定义书签。第 5 章 参考文献 ............................................................. 19 . Word 资料第一章 设计任务书题目 17 对固定管板的乙醇管壳式换热器进行传热计算、结构计算、 和阻力计算。 在该换热器中，要求：乙醇进出口温度为25° C、45° C 乙醇流量： 2.5kg/s 热水的进出口水温为55° C 、50° C 乙醇和热水的工作表压力均为0.3MPa 。具体要求：1、设计任务说明本次课程设计是一次虚拟设计，主要目的是为了完成一次完整的换热器热力计算和流阻计算。学生应根据给定的课程设计题目，在指定的设计时间内独立完成全部设计任务，并提交换热器结构总图A0 图纸一张，设计计算说明书 1 份。2、设计要求（1）计算说明书要求计算说明书应包含完整的传热计算及流阻计算，参数选取及结构设计合理，计算正确，并附上结构简图。热力计算建议采用电子表格计算。计算说明书内容依次为：封面，目录，主要符号说明，设计说明书，设计方案. Word 资料介绍，热力计算及流阻计算表，主要结构尺寸及计算结果汇总表，总结，参考文献。（2）图纸绘制要求图纸绘制需符合机械制图规范， 手绘或机绘人选。 手绘图至少需要两个视图表达换热器结构， 机绘需用三维图形软件绘制，并投影二维结构图， 同时提交三维电子版及二维打印版图纸文件。要求图面结构参数及计算说明书相符。第二章计算过程表格表 1.1 计算表格项目符号单位计算公式或数据来源数值备注1 水的进口温度t1’℃由题意55 . Word 资料原始数据2 水的出口温度t1’’℃由题意50 3 乙醇的进口温度t2’℃由题意25 4 乙醇的出口温度t2’’℃由题意45 5 水的工作表压力P1MPa由...
