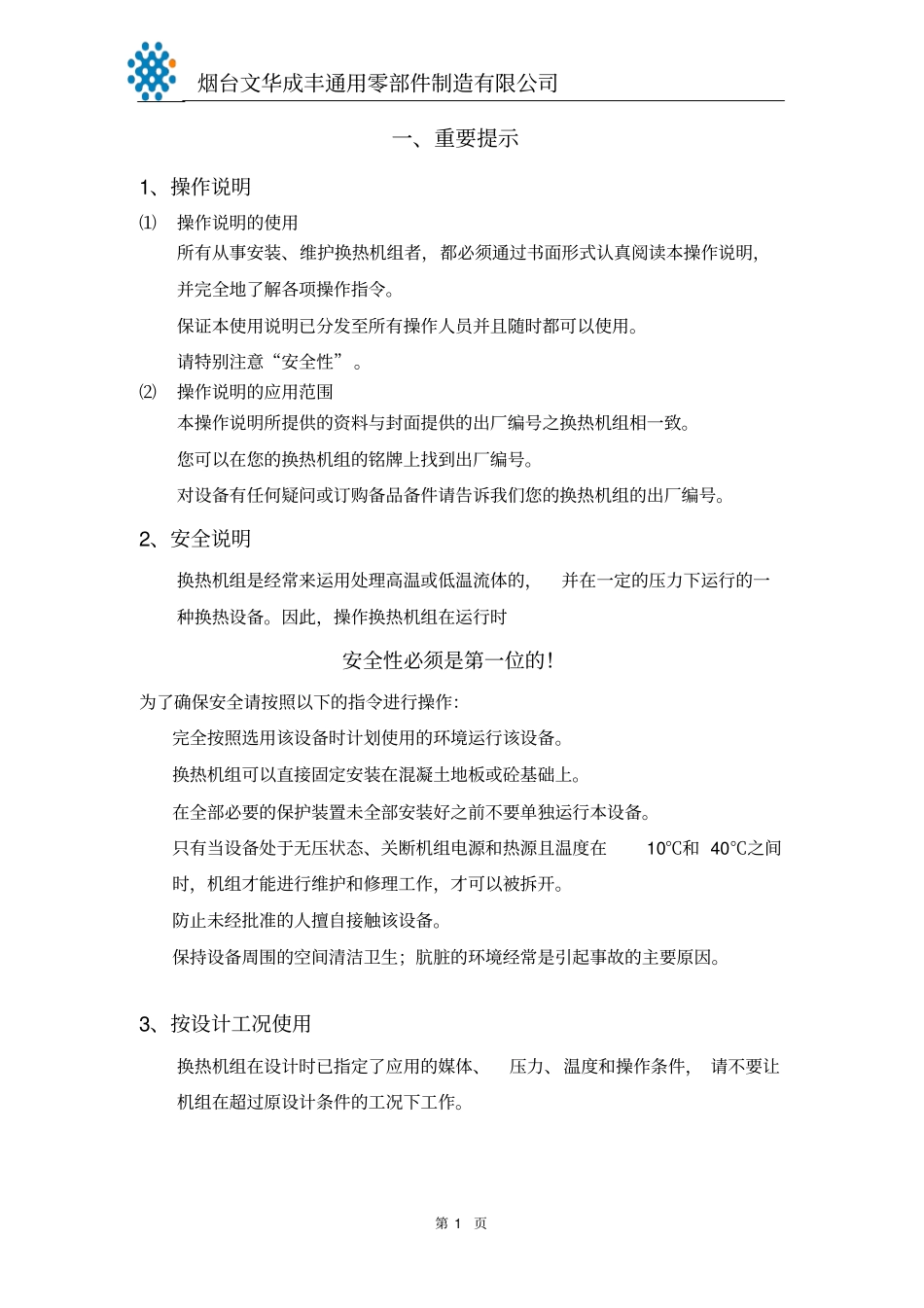

烟台文华成丰通用零部件制造有限公司第 1 页一、重要提示1、操作说明⑴操作说明的使用所有从事安装、维护换热机组者，都必须通过书面形式认真阅读本操作说明，并完全地了解各项操作指令。保证本使用说明已分发至所有操作人员并且随时都可以使用。请特别注意“安全性” 。⑵操作说明的应用范围本操作说明所提供的资料与封面提供的出厂编号之换热机组相一致。您可以在您的换热机组的铭牌上找到出厂编号。对设备有任何疑问或订购备品备件请告诉我们您的换热机组的出厂编号。2、安全说明换热机组是经常来运用处理高温或低温流体的，并在一定的压力下运行的一种换热设备。因此，操作换热机组在运行时安全性必须是第一位的！为了确保安全请按照以下的指令进行操作：完全按照选用该设备时计划使用的环境运行该设备。换热机组可以直接固定安装在混凝土地板或砼基础上。在全部必要的保护装置未全部安装好之前不要单独运行本设备。只有当设备处于无压状态、关断机组电源和热源且温度在10℃和 40℃之间时，机组才能进行维护和修理工作，才可以被拆开。防止未经批准的人擅自接触该设备。保持设备周围的空间清洁卫生；肮脏的环境经常是引起事故的主要原因。3、按设计工况使用换热机组在设计时已指定了应用的媒体、压力、温度和操作条件， 请不要让机组在超过原设计条件的工况下工作。烟台文华成丰通用零部件制造有限公司第 2 页二、技术参数换热机组计算参数表（水－水）工程名称哈密换热站项目业主单位型号WBR-0.7-376 数量1 序号项目单位计算参数备注1 总换热量kw 13900 2 一次侧介质高温水3 一次侧进口温度℃125 4 一次侧出口温度℃80 5 一次侧流量m3/h 206.95 6 进口母管管径DN 250 7 进口母管介质流速m/s 3.25 8 二次侧介质水9 二次侧进口温度℃70 10 二次侧出口温度℃110 11 二次侧流量m3/h 231.72 12 进口母管管径DN 250 13 进口母管介质流速m/s 3.64 14 最大工作压力bar 4.3 15 换热器台数台2 16 单台换热量kw 10425 17 换热器二次侧管径DN 150/150 18 换热器型号M15B-0.62M-142-E-I 19 循环水泵台数台3 20 使用台数台2 21 备用台数台1 22 循环水泵流量m3/h 180 23 循环水泵扬程mH 2O 33.7 24 循环水泵功率kw 30 25 循环水泵型号TD150-33/4 26 是否需要变频 (Y/N)Y 27 补水流量m3/h 14 28 补水泵台数台2 29 使用台数台1 30 备用台数台1 31 补水泵流量m3/h 14 烟...
