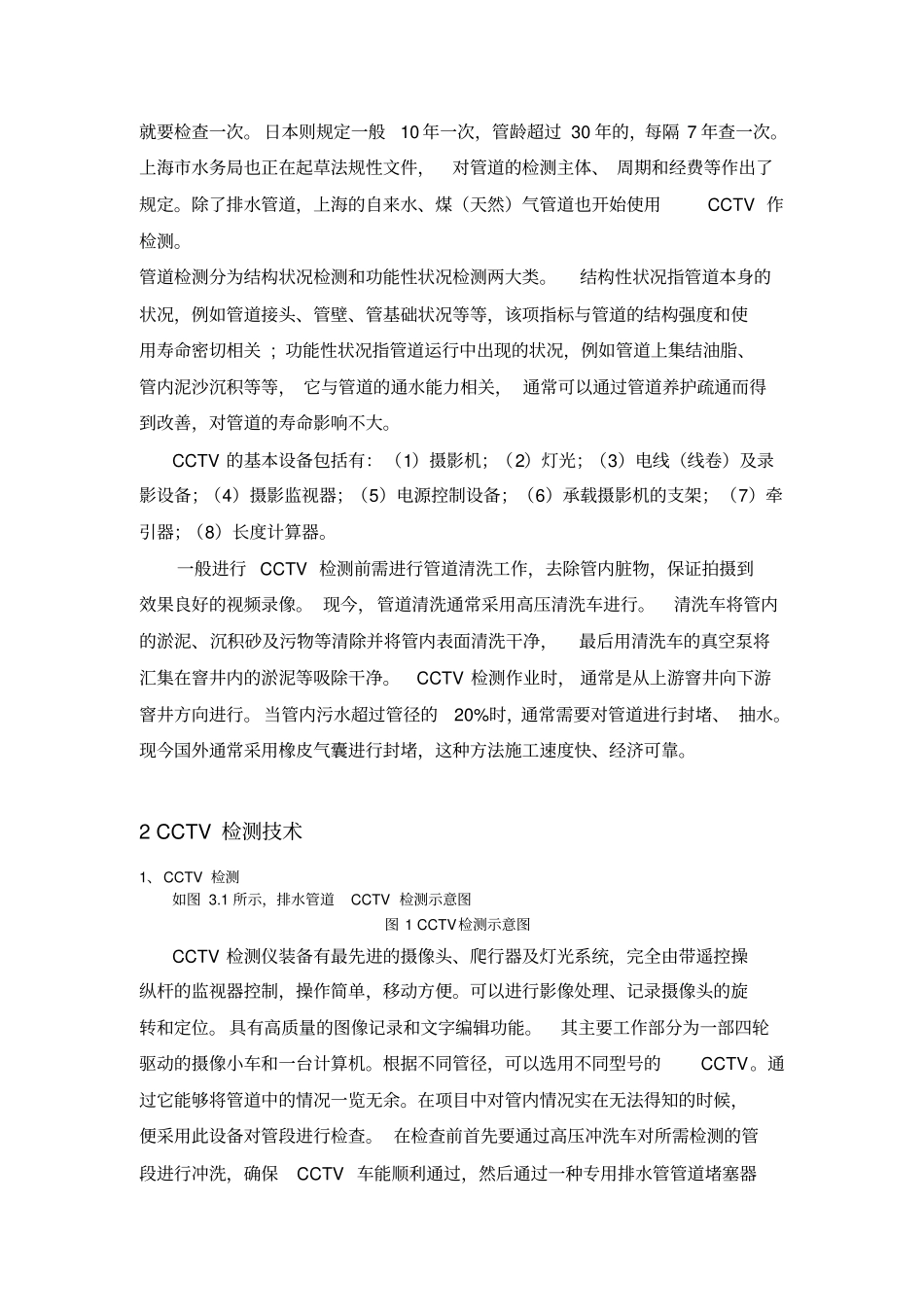

排水管道 CCTV检测技术介绍1 CCTV 检测系统发展概述管道的检测是进行修复和合理养护的前提，目的是了解管道内部状况。 根据管道内部状况， 可以确认管道是否需要修复和修复应采用何种工法，可以科学地制订养护方案。 对于人员可以进入的大管径管道，从经济上考虑， 可以派施工人员直接进入检查记录。 而对于人员无法进入的管道，必须采用其他方法。 现今使用最普遍的检测工具是管道闭路电视检测系统（Closed-Circuit Television）（简称CCTV ），是专门应用于地下管道检测的工具。该系统出现于20 世纪 50 年代，到该世纪 80 年代此项技术基本成熟。通常，CCTV 系统安装在自走车上，可以进入管道内进行摄像记录。 技术人员根据检测录像， 进行管道状况的判读， 可以确定下一步管道修复采用哪些方法比较合适。针对管内水位较高的情况，CCTV不能有效地拍摄水下的情况， 声纳系统可作为补充， 扫描出水下的积泥、 异物和重大结构损坏情况，基本解决了CCTV 的不足。现今生产制造 CCTV 检测系统的厂商很多，例如：IBAK 公司、 Per Aarsleff A/S公司、 Telespec、Pearpoint 与 Radiodetection 等等。虽然 CCTV 检测系统种类繁多，但是其功能大同小异。通常，CCTV 系统公司有自走式和牵引式两种。近年来，由于自走式 CCTV 系统操作技术日趋成熟， 该系统已经成为主流。 CCTV 操作人员在地面远程控制CCTV 检测车的行走，并进行管道内录像拍摄。相关的技术人员根据这些检测录像， 进行管道内部状况的判读与分析，以确定下一步管道修复采用哪种修复方法比较合适。国内应用现代检测系统的城市较少，上海、北京等大城市近两年已作了不少的尝试。非鹏公司在管道CCTV 检测方面已经走在全国的前列，完成了大量的检测工项目，受到广大业主的一致好评。国外一些发达国家上世纪50 年代就已开始了研究， 现已形成较完整的技术体系，不少国家已建立了技术标准。各个国家的做法或标准并不相同，其中英国WRC（水务研究中心）标准、丹麦标准和日本标准具有一定代表性。 除了有标准， 许多国家还颁布法规文件， 真正将这一事业纳入法制化轨道。比如英国就规定了排水管道依据管龄的长短，每隔1-5 年就要检查一次。 日本则规定一般10 年一次，管龄超过 30 年的，每隔 7 年查一次。上海市水务局也正在起草法规性文件，对管道的检测主体、 周期和经费等作出了规定。除了排水管道，上海的自来水、煤（天然）气管道也开...
