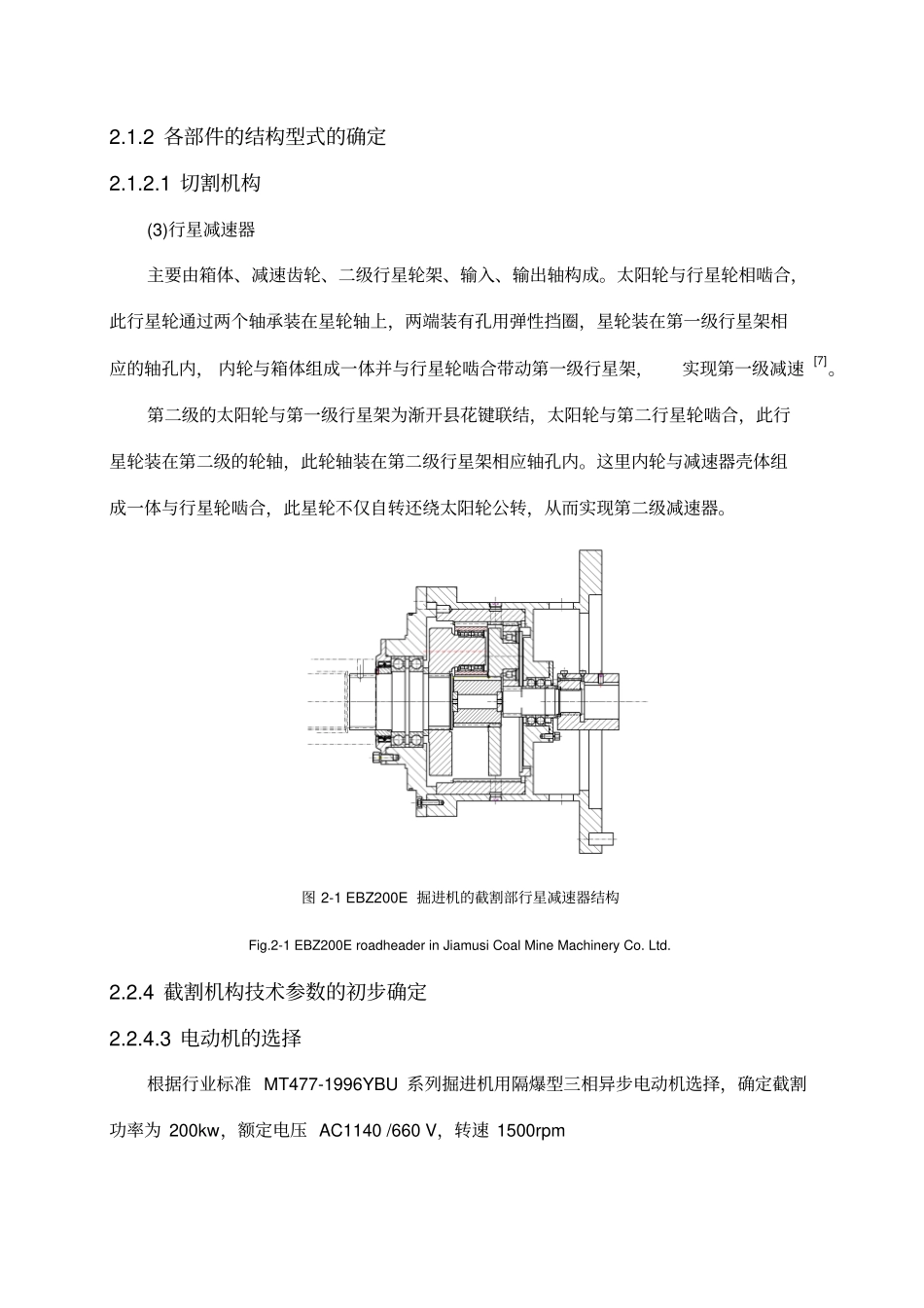

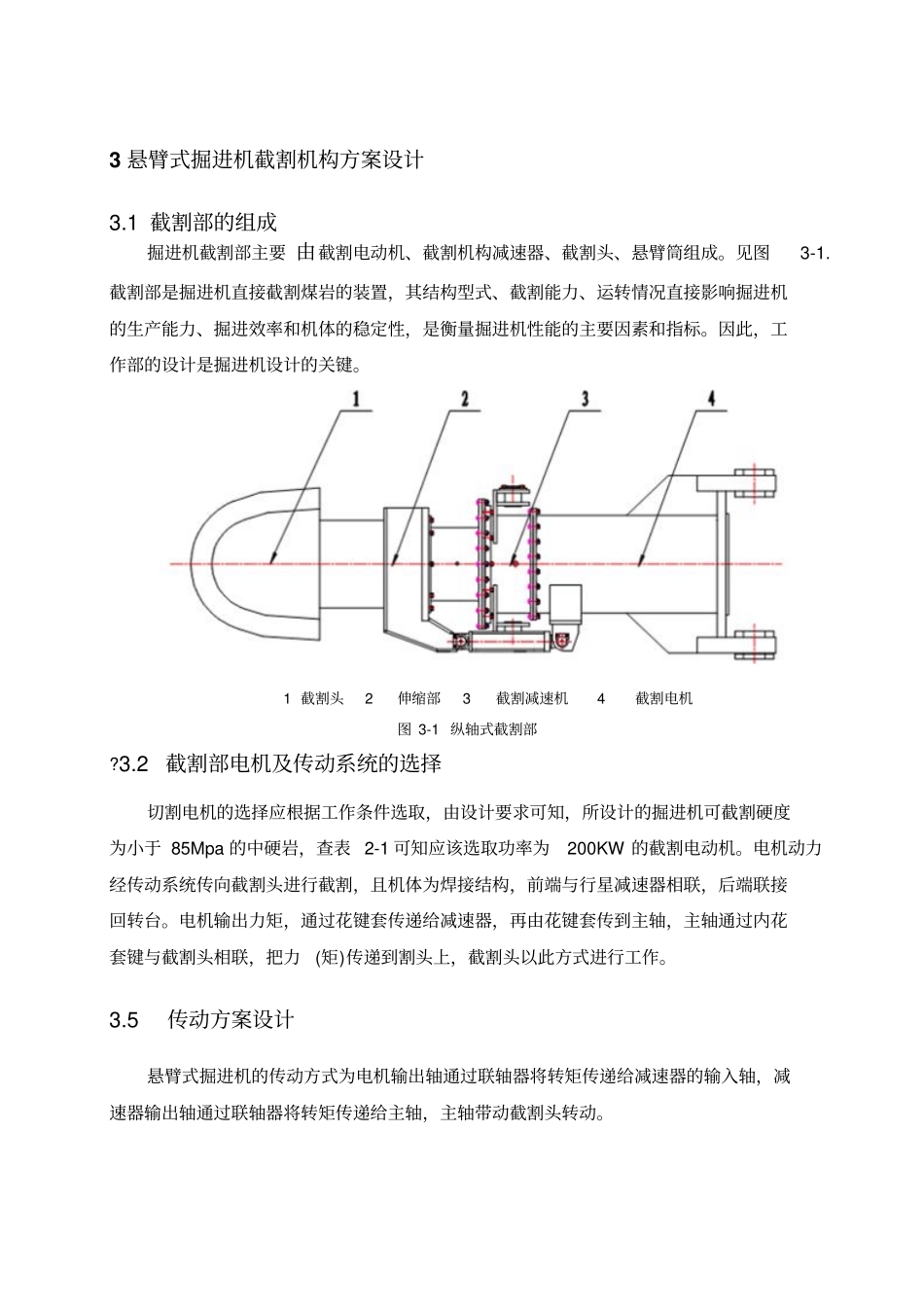

2.1.2 各部件的结构型式的确定2.1.2.1 切割机构(3)行星减速器主要由箱体、减速齿轮、二级行星轮架、输入、输出轴构成。太阳轮与行星轮相啮合，此行星轮通过两个轴承装在星轮轴上，两端装有孔用弹性挡圈，星轮装在第一级行星架相应的轴孔内， 内轮与箱体组成一体并与行星轮啮合带动第一级行星架，实现第一级减速[7]。第二级的太阳轮与第一级行星架为渐开县花键联结，太阳轮与第二行星轮啮合，此行星轮装在第二级的轮轴，此轮轴装在第二级行星架相应轴孔内。这里内轮与减速器壳体组成一体与行星轮啮合，此星轮不仅自转还绕太阳轮公转，从而实现第二级减速器。图 2-1 EBZ200E 掘进机的截割部行星减速器结构Fig.2-1 EBZ200E roadheader in Jiamusi Coal Mine Machinery Co. Ltd.2.2.4 截割机构技术参数的初步确定2.2.4.3 电动机的选择根据行业标准 MT477-1996YBU 系列掘进机用隔爆型三相异步电动机选择，确定截割功率为 200kw，额定电压 AC1140 /660 V，转速 1500rpm 表 2-2 电动机的基本参数[13]功率 /kW 效率/% 功率因数/ cos堵转转矩堵转电流最小转矩最大转矩冷 却 水 流量/31mh额定转矩额定电流额定转矩额定转矩200 92 0.85 2.0 6.5 1.2 2.6 1.3 3 悬臂式掘进机截割机构方案设计3.1 截割部的组成掘进机截割部主要 由截割电动机、截割机构减速器、截割头、悬臂筒组成。见图3-1.截割部是掘进机直接截割煤岩的装置，其结构型式、截割能力、运转情况直接影响掘进机的生产能力、掘进效率和机体的稳定性，是衡量掘进机性能的主要因素和指标。因此，工作部的设计是掘进机设计的关键。1 截割头 2 伸缩部 3 截割减速机 4 截割电机图 3-1 纵轴式截割部?3.2 截割部电机及传动系统的选择切割电机的选择应根据工作条件选取，由设计要求可知，所设计的掘进机可截割硬度为小于 85Mpa 的中硬岩，查表 2-1 可知应该选取功率为200KW 的截割电动机。电机动力经传动系统传向截割头进行截割，且机体为焊接结构，前端与行星减速器相联，后端联接回转台。电机输出力矩，通过花键套传递给减速器，再由花键套传到主轴，主轴通过内花套键与截割头相联，把力(矩)传递到割头上，截割头以此方式进行工作。3.5 传动方案设计悬臂式掘进机的传动方式为电机输出轴通过联轴器将转矩传递给减速器的输入轴，减速器输出轴通过联轴器将转矩传递给主轴，主轴带动截割头转动。3.5.2 传动类型的设计由于行星齿轮传动具有多分...
