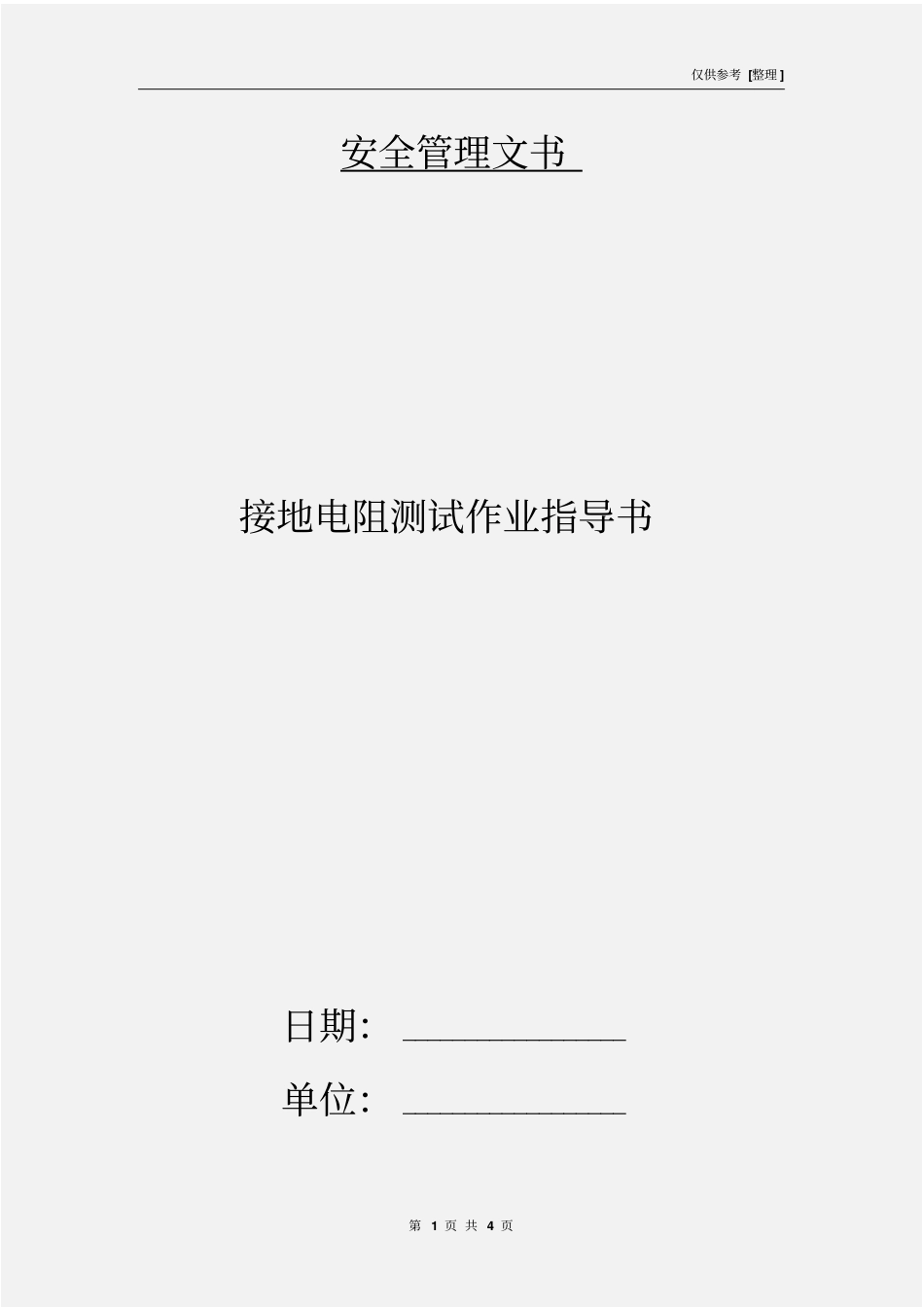

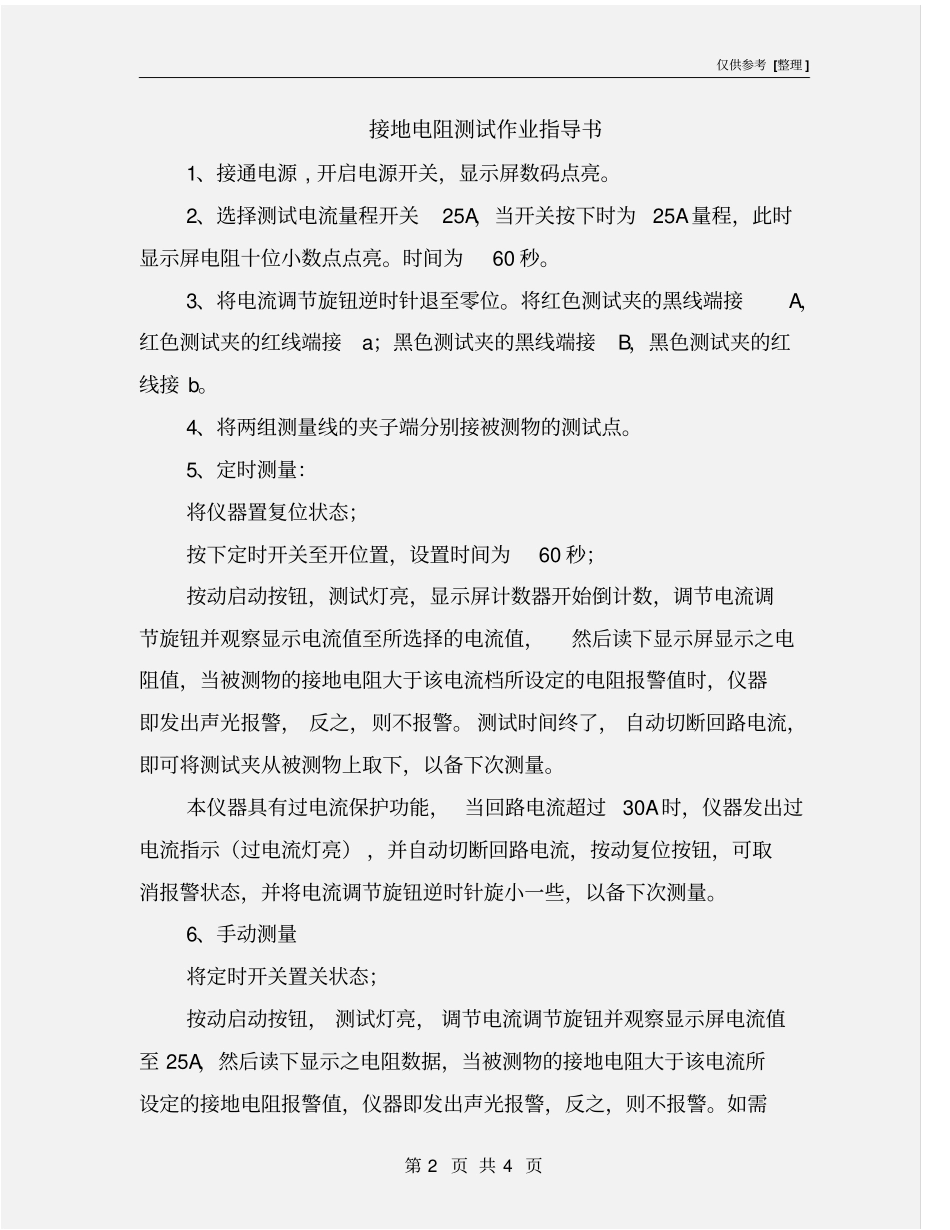

仅供参考 [整理 ] 第 1 页 共 4 页安全管理文书接地电阻测试作业指导书日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 4 页接地电阻测试作业指导书1、接通电源 , 开启电源开关，显示屏数码点亮。2、选择测试电流量程开关25A，当开关按下时为25A量程，此时显示屏电阻十位小数点点亮。时间为60 秒。3、将电流调节旋钮逆时针退至零位。将红色测试夹的黑线端接A，红色测试夹的红线端接a；黑色测试夹的黑线端接B，黑色测试夹的红线接 b。4、将两组测量线的夹子端分别接被测物的测试点。5、定时测量：将仪器置复位状态；按下定时开关至开位置，设置时间为60 秒；按动启动按钮，测试灯亮，显示屏计数器开始倒计数，调节电流调节旋钮并观察显示电流值至所选择的电流值，然后读下显示屏显示之电阻值，当被测物的接地电阻大于该电流档所设定的电阻报警值时，仪器即发出声光报警， 反之，则不报警。 测试时间终了， 自动切断回路电流，即可将测试夹从被测物上取下，以备下次测量。本仪器具有过电流保护功能， 当回路电流超过30A时，仪器发出过电流指示（过电流灯亮） ，并自动切断回路电流，按动复位按钮，可取消报警状态，并将电流调节旋钮逆时针旋小一些，以备下次测量。6、手动测量将定时开关置关状态；按动启动按钮， 测试灯亮， 调节电流调节旋钮并观察显示屏电流值至 25A，然后读下显示之电阻数据，当被测物的接地电阻大于该电流所设定的接地电阻报警值，仪器即发出声光报警，反之，则不报警。如需仅供参考 [整理 ] 第 3 页 共 4 页停止测试，则按动复位按钮，测试灯熄灭，回路电流即可切断，将测试夹从被测物上取下，以备下次测量。测试电阻值不应超过0.1 。仅供参考 [整理 ] 第 4 页 共 4 页安全管理文书整理范文，仅供参考！日期： __________________单位： __________________
