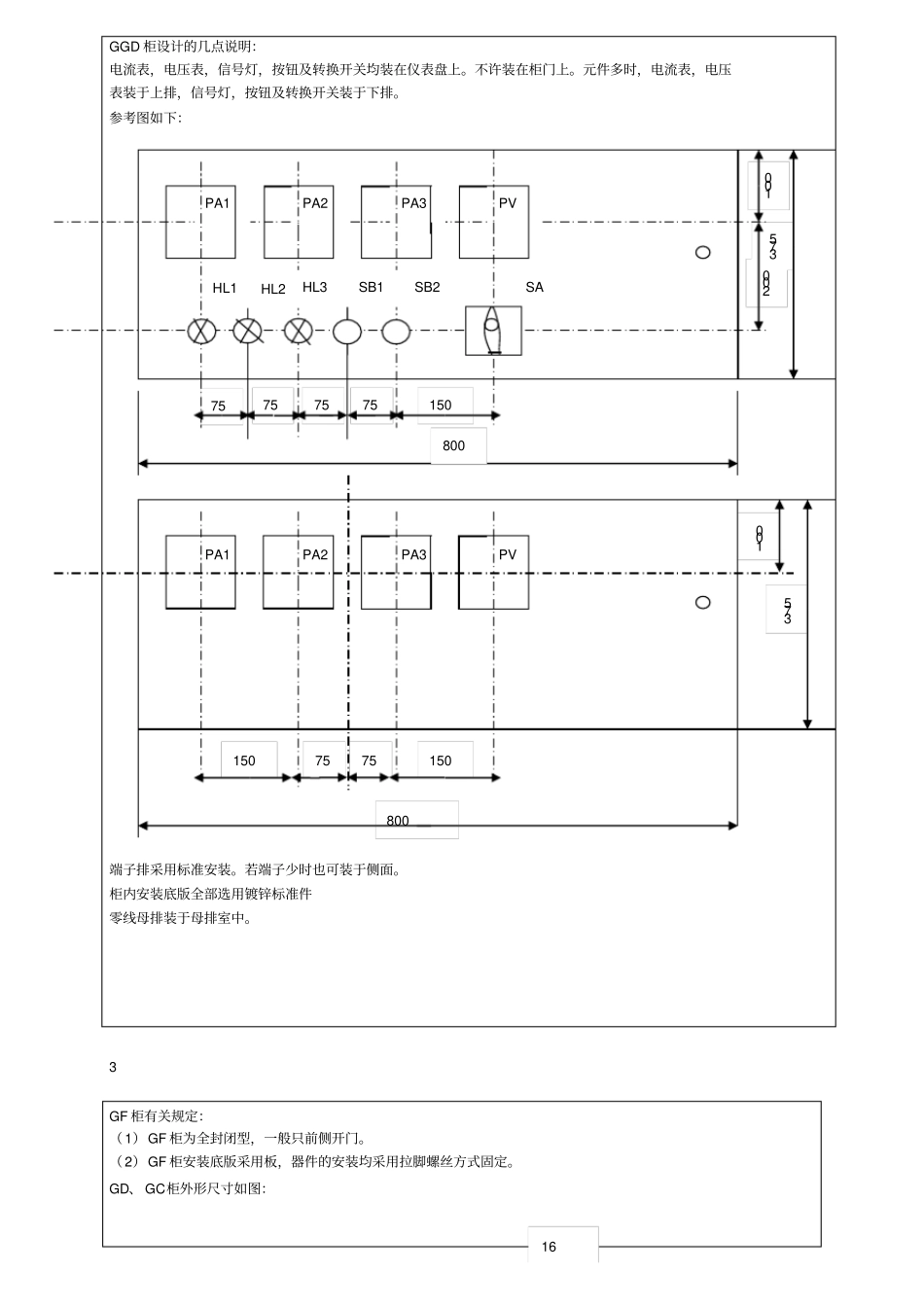

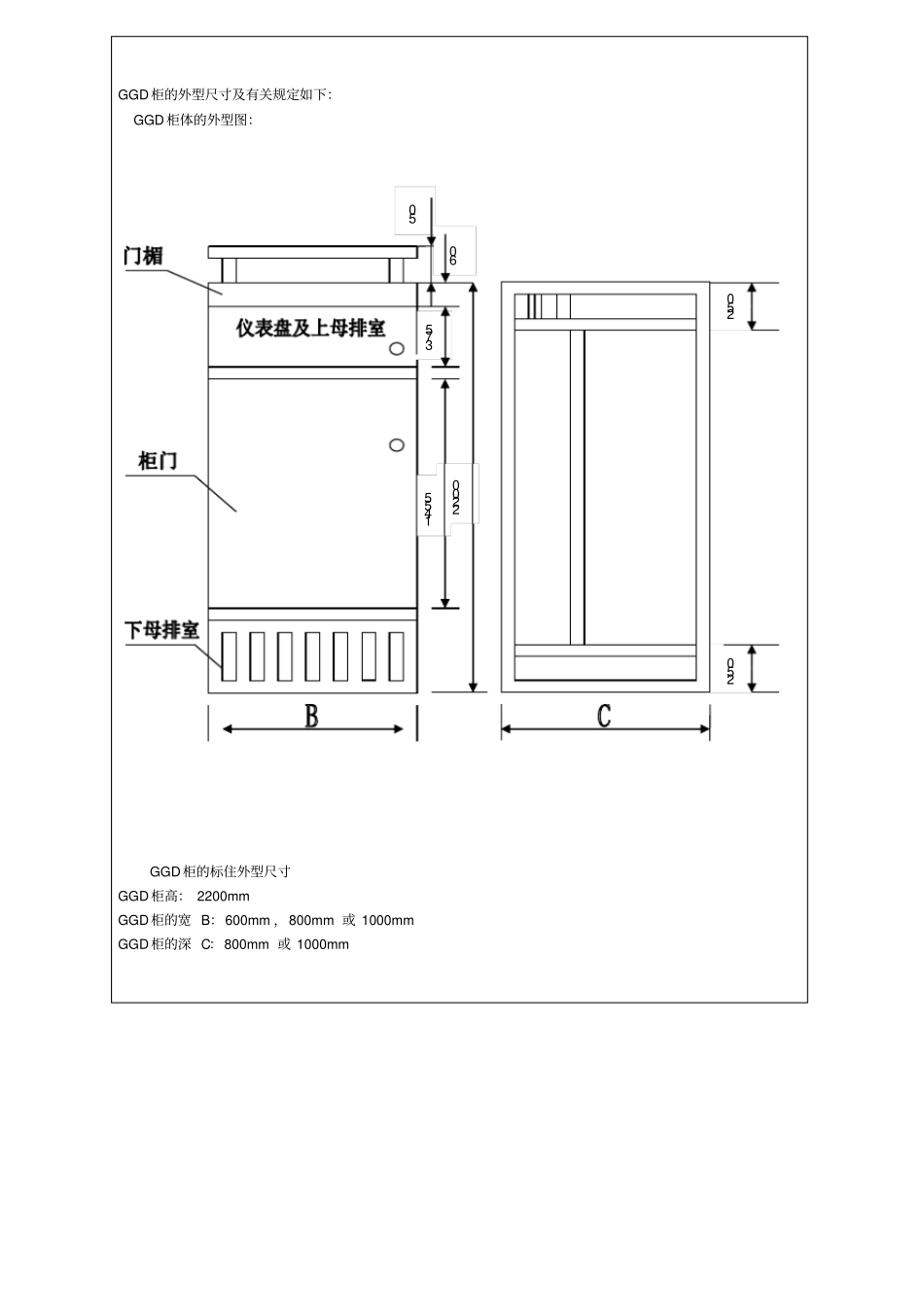

1控制柜选型标准本公司生产的系列控制柜按结构分为五种：轻型GC 柜、重型GD 柜、防尘 GF 柜、低压配电柜GGD 及低压抽屉柜GCK。GC 柜采用标准KS 型钢为骨架，用标准件联接组装而成的控制柜适用于安装重量轻，如小容量接触器等电器元件。安装较重的电器元件如容量较大的变压器、电抗器、ME 开关、大容量接触器时不许选用。GD 柜采用 2.5mm 厚钢板生产的以宽度为80mm 的立柱和横梁为骨架，焊接而成的控制柜，适用于安装重量大的电器元件。GF柜采用标准FA38 型钢为骨架， 用标准件连接组装而成的控制柜适用于防尘要求极高的场所，出口产品必须选用此柜型。GGD 柜和 GCK柜为国家标准的低压配电柜型号，设计低压配电柜时，必须选用此柜体。设计时在项目计划，总装图中必须注明选用的柜体型号。柜体型号如下：GD . □ □□□□□□ -F-R柜型不标为左手开门柜特征顶盖带通风窗柜高柜深柜宽柜特征号：柜型：前单门后板GD— 重型柜前双门后板GC— 轻型柜前后单门GF—防尘柜前后双门GDD— 低压配电柜GCK— 低压抽屉柜柜高： 22—2200mm 20— 2000mm 18— 1800mm 16—1600mm 14— 1400mm柜宽： 06—600mm 08—800mm 10—1000mm柜深： 06—600mm 08—800mm 10—1000mm 12— 1200mmGF、GD、GC 柜门采用如图所示形式，门锁用两个一点锁，门铰链采用三点式形式，一般为单门。柜宽大于 900mm 时可选用大小门或双门。柜体标志板采用钢板弯制，其外形尺寸为（柜宽-10）*100 。GGD 柜体采用国家标准柜型。标志板采用铝合金标准件，其外型尺寸为（柜宽-10）*60GCK柜体为抽屉柜，可根据器件容量选择相应的抽屉组合，标志板同GGD 柜体。GGD 柜的外型尺寸及有关规定如下：GGD 柜体的外型图：GGD 柜的标住外型尺寸GGD 柜高： 2200mmGGD 柜的宽 B：600mm ，800mm 或 1000mmGGD 柜的深 C：800mm 或 1000mm506022001455375250250GGD 柜设计的几点说明：电流表，电压表，信号灯，按钮及转换开关均装在仪表盘上。不许装在柜门上。元件多时，电流表，电压表装于上排，信号灯，按钮及转换开关装于下排。参考图如下：端子排采用标准安装。若端子少时也可装于侧面。柜内安装底版全部选用镀锌标准件零线母排装于母排室中。3GF 柜有关规定：（1）GF 柜为全封闭型，一般只前侧开门。（2）GF 柜安装底版采用板，器件的安装均采用拉脚螺丝方式固定。GD、 GC柜外形尺寸如图：1003751507575150800PVPA1PA2PA3PA1PA2PA3PVHL1HL2HL3SB1SB2SA75757575150800100200375164790127020302852008资料盒外形尺寸R100300
