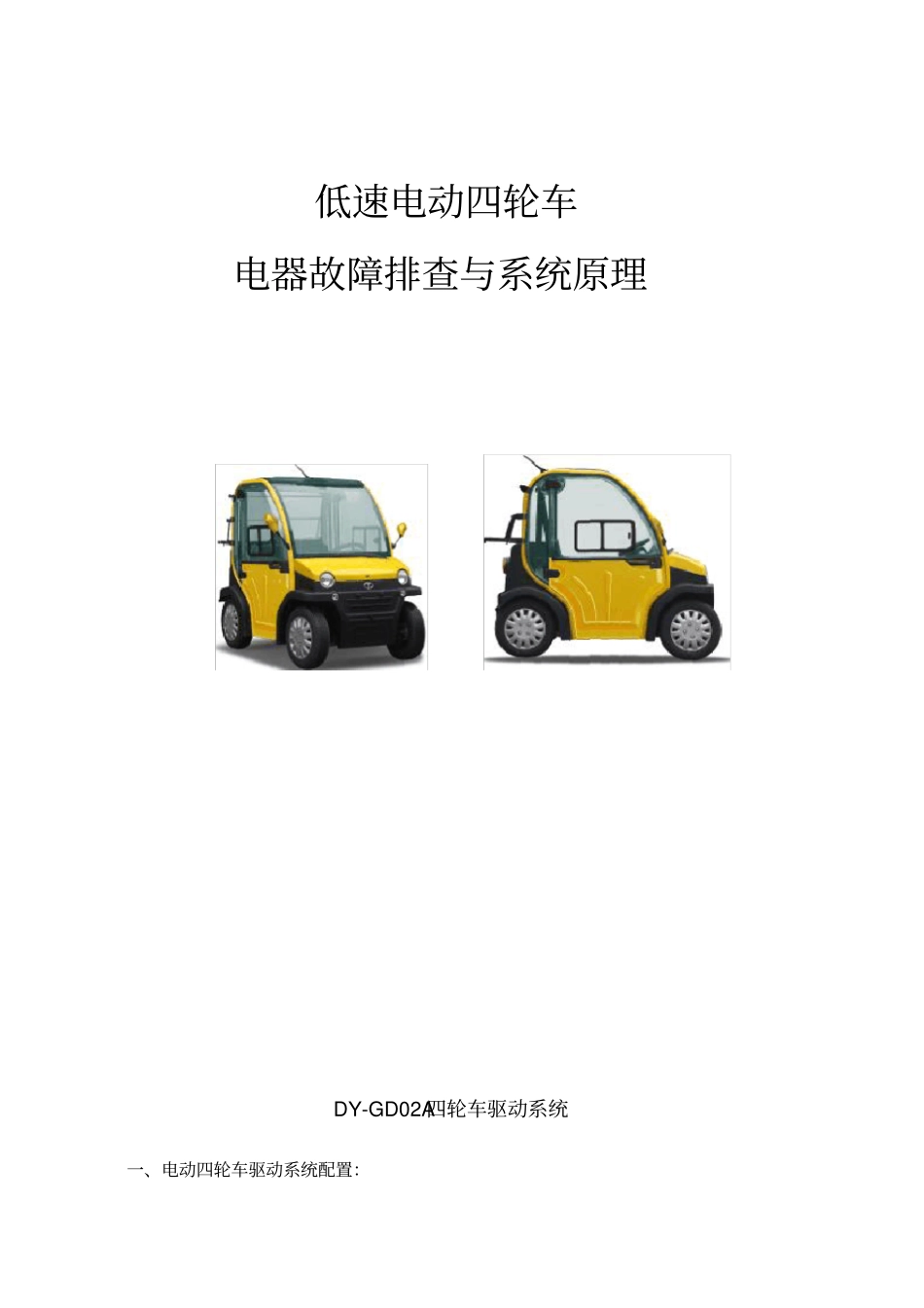

低速电动四轮车电器故障排查与系统原理DY-GD02A四轮车驱动系统一、电动四轮车驱动系统配置:电机额定功率:2.8KW 电机类型:永磁无刷电池: 12V120Ah*5 系统电压: 60V 整车最高车速≤45km/h 、爬坡度≤ 15%、车重≤ 585kg、续航里程≥ 120km。系统配置 : 1. 先选择电机(根据最高车速、爬坡角度、车重);2. 选择电池(续航里程) ;3. 在选择了电机和电池的类型后,就要确定电机的额定电压和电池的电压;在电机功率一定的情况下,电压越高,电流越低,线路功率损失就越小,电池以小电流放电时,可获得较大的容量。但电压过高,又影响电子元器件的性能和安全。电机参数及外部性能电机特性:低速恒扭矩、高速恒功率电机特性:低速恒扭矩、高速恒功率驱动电动机应经常保持在高效率范围内运转。在低速—大转矩(恒转矩区)运转范围内效率在 0.75~0.85 之间,在恒功率运转范围内效率在0.8~0.9之间。电机分类:直流电动机、交流电动机、永磁电动机和开关磁阻电动机等该款采用永磁无刷电动机,采用正弦波驱动的无刷直流电动机系统(PMSM) 永磁无刷电动机可以分为由方波驱动的无刷直流电动机系统((BLDCM)和由正弦波驱动的无刷直流电动机系统(PMSM),它们都具有较高的功率密度,其控制方式与感应电机基本相同,因此在电动汽车上得到了广泛的应用,是当前电动汽车专用电动机的研发热点。BLDCM系统不需要绝对位置传感器,一般采用霍尔元件或增量式码盘。PMSM系统需要绝对式码盘或旋转变压器等转子位置传感器,这类电机具有较高的能量密度和效率,其体积小、惯性小、响应快。 T=9550*P/N项目参数项目参数额定电压60V额定转速2500r/min额定功率2.8KW最大转速5000r/min额定扭矩11N.m最大转矩35N.m二、电器系统常见故障问题一:整车无电1、紧急开关及点火开关是否打开;2、检测保险,烧了更换(包括车后的主保险);3、用万用表判断与点火开关的电缆接头(棕线与仪表上的绿/ 白线)有无电压(60V);无:检测蓄电池连接是否脱落。4、有电压: A、判断点火开关是否正确:万用表检测其通断性;B、可用导线连接电缆上棕线与黄线,是否正常,不正常,电缆处DC/DC的接插件是否虚接或更换。(点火开关触点大,常通,造成无钥匙整车有电,同样更换)整车无电故障检查与排除· 检查中央电器盒中PTC保险是否烧坏· 点火开关:检查点火开关接头是否插接到位,确保无虚接· 检查整车总保险是否烧坏· 检查 DC转换器接头和保险(拆掉靠背上的音响盖...
