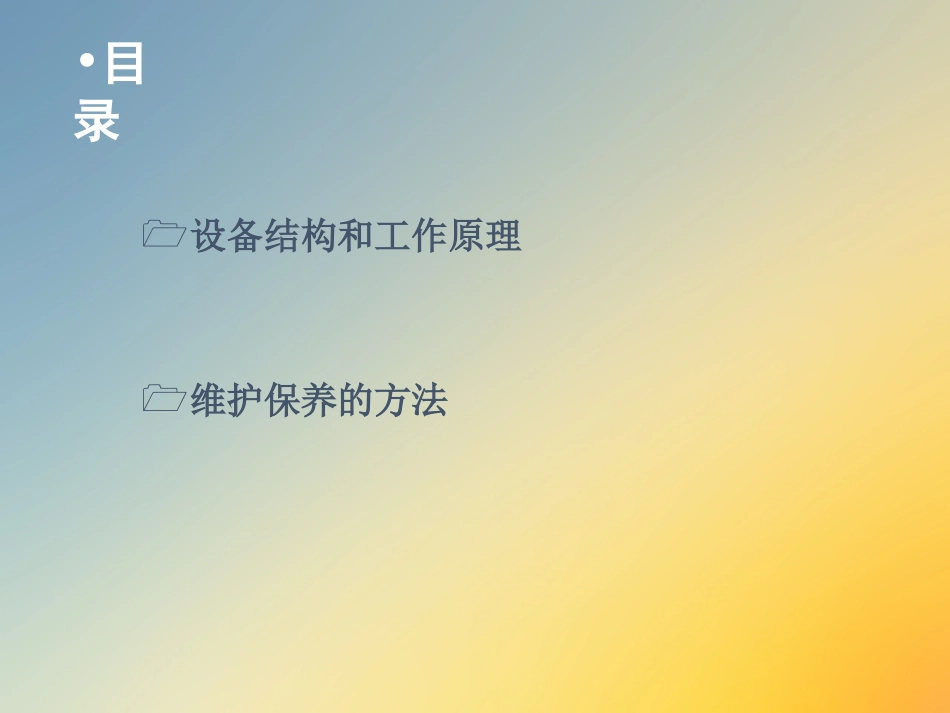

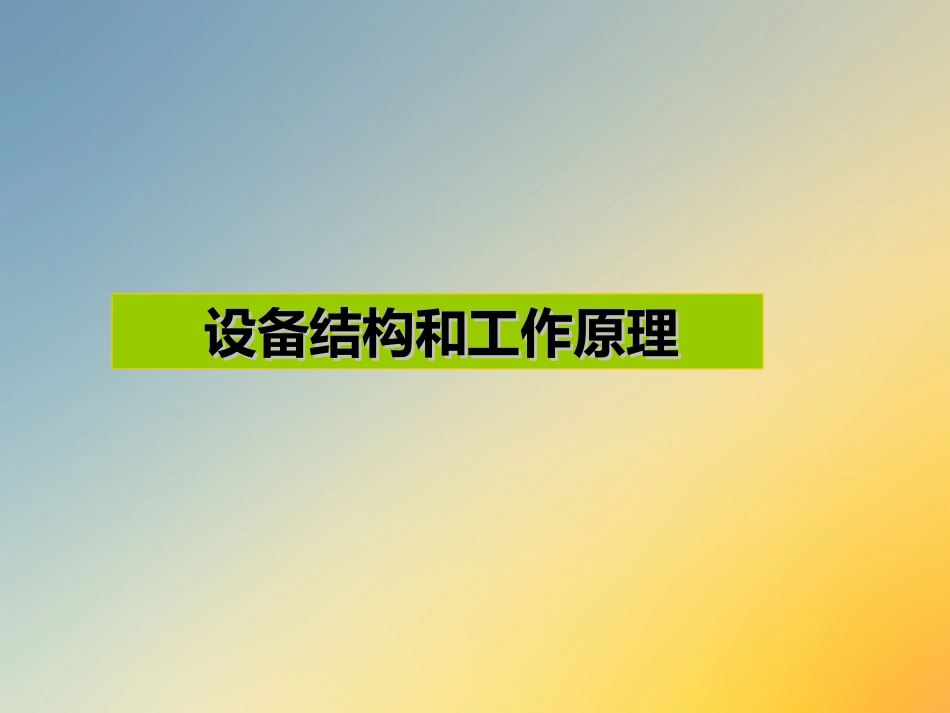

24/10/20给排水设备设施的维护给排水设备设施的维护•目录设备结构和工作原理维护保养的方法设备结构和工作原理设备结构和工作原理•给、排水设备设施构成：•安全阀•化粪池•减压阀•止回阀•软连接•电解点压力表•闸阀•闸阀•过滤阀•离心泵•电动蝶阀•水池•末端用水设施•下水管道•下水井•排至市政管网•排水设备•供水控制系统•水泵的分类•容积式泵：•往复泵、转子泵•其他类型式泵：•喷射泵、空气升液泵、电磁泵•叶片式泵：•离心泵、旋涡泵、混流泵、轴流泵•水泵的结构和工作原理•叶片式水泵•离心泵：具有高效节能、运行平稳、噪声低、振动小等优点，一般用于城市高层建筑给排水及消防用水，工厂、矿山给排水，远距离输水。多级离心泵多级离心泵•水泵的结构和工作原理•离心泵的构成：•1、转子部分•2、泵壳•3、轴向力平衡装置•4、密封装置•5、轴承与托架•6、附件装置•水泵的结构和工作原理水泵在工作前，泵水泵在工作前，泵体和进水管必须罐满水行成体和进水管必须罐满水行成真空状态，当叶轮快速转动真空状态，当叶轮快速转动时，叶片促使水很快旋转，时，叶片促使水很快旋转，旋转着的水在离心力的作用旋转着的水在离心力的作用下从叶轮中飞去，泵内的水下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分被抛出后，叶轮的中心部分形成真空区域。水原的水在形成真空区域。水原的水在大气压力（或水压）的作用大气压力（或水压）的作用下通过管网压到了进水管内。下通过管网压到了进水管内。这样循环不已，就可以实现这样循环不已，就可以实现连续抽水。连续抽水。•离心泵的工作原理：离心泵所以能把水送出去是由于离心力的作用。•旋涡泵：比转数较低：旋涡泵属于小流量高扬程泵，在叶轮外径、水泵转速相同情况下，旋涡泵产生的扬程比离心泵的高几倍。•漩涡泵•叶片式水泵•水泵的结构和工作原理•混流泵：和一般容积式泵相同，它是由一个与传动轴同芯安装而在泵体内处于偏心位置的转子组成，转子上有二个径向滑动叶片。•混流泵•叶片式水泵•水泵的结构和工作原理•叶片式水泵•轴流泵：具有大流量、低扬程、高比转数、高效率、性能参数可变性，以及适合低水位条件等特点，常成为农业排灌、城市给排水、火电厂输送循环水等工程优先选用的泵型。•轴流泵•水泵的结构和工作原理•往复泵•往复泵：适用于石油、化工、化肥工业等作为流程用泵、试压泵、计量泵、加药泵、液压泵、输油泵、料浆泵、液态二氧化碳泵等专业用泵，输送介质为无固体颗粒的流体。•容积式泵：•水泵的结构和工作原理•容积式泵：•转子泵：依靠同步反向转动的转子在旋转过程中于进口处产生吸力，从而吸入所要输送的物料。•转子泵•水泵的结构和工作原理•喷射泵•水泵的结构和工作原理•其他类型：•喷射泵：主要用于真空与蒸发系统，进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺，是制糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。•水泵的结构和工作原理•其他类型：•真空泵：最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等。•电磁泵•水泵的结构和工作原理•其他类型：•电磁泵：是将电能转换成机械能的装置，它使电能进入电磁铁而产生磁能，进而产生动作开和关。•管网的给水方式•市政直接给水方式：适用于市政水压稳定的多层建筑。（城花、兰乔）•变频给水方式：适用于多层、小高层住宅建筑。•（金色、新榆、新城）•管网的给水方式•高位水箱给水方式：适用于高层超高层建筑。•分区给水方式：直接供水（或变频）与高位水箱相结合的方式，适用于高层分区供水。（万科城）•水泵控制系统的组成和工作原理•水泵控制系统组成：双电源柜：主电源回路：二次控制回路：变频控制回路：•水泵控制系统的组成和工作原理•常用水泵启动方式：星、三角启动变频启动工频启动：•水泵控制系统的组成和工作原理•变频控制原理：•变频器主要...
