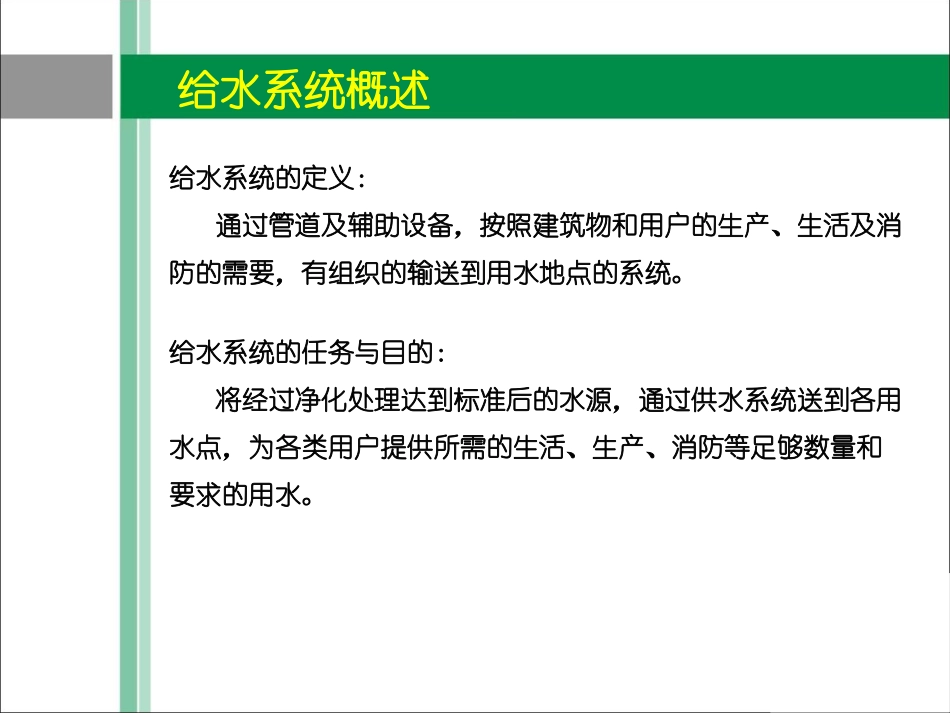

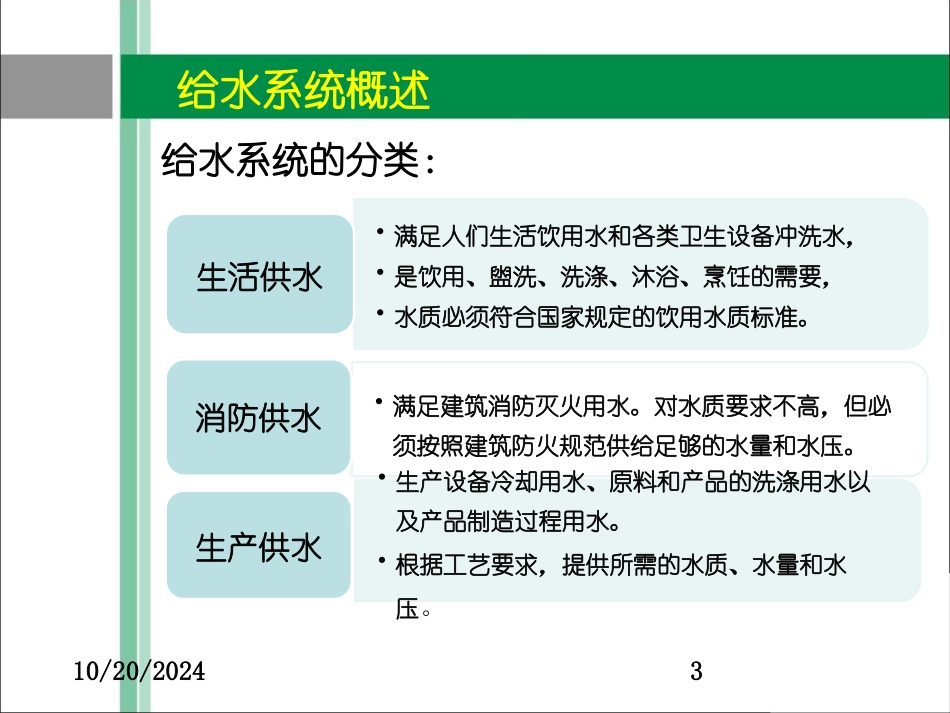

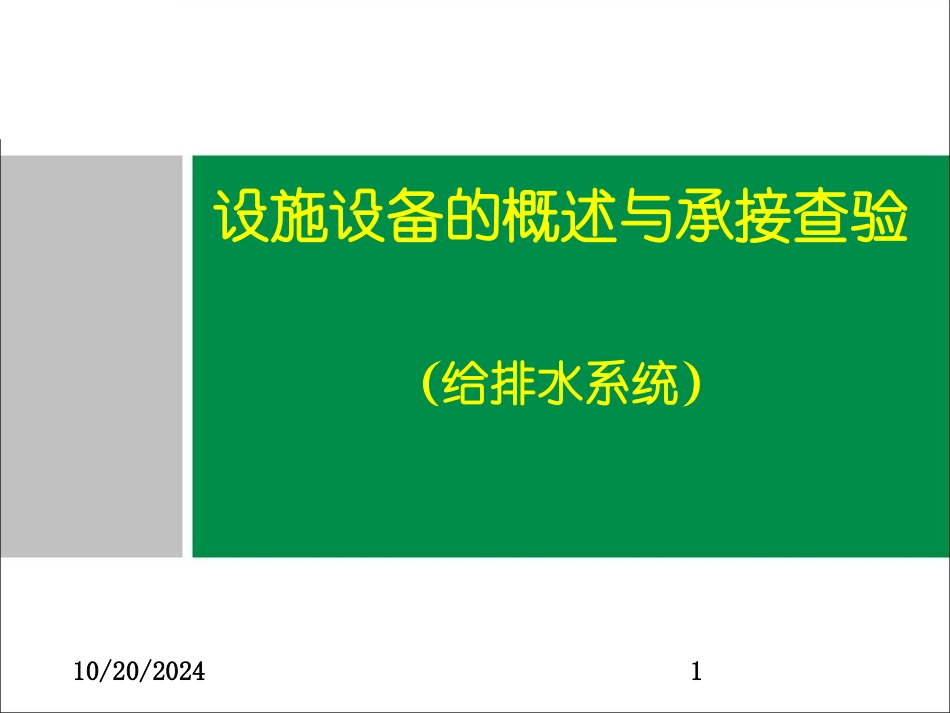

10/20/20241设施设备的概述与承接查验（给排水系统）给水系统概述给水系统的定义：通过管道及辅助设备，按照建筑物和用户的生产、生活及消防的需要，有组织的输送到用水地点的系统。给水系统的任务与目的：将经过净化处理达到标准后的水源，通过供水系统送到各用水点，为各类用户提供所需的生活、生产、消防等足够数量和要求的用水。10/20/20243给水系统的分类：•满足人们生活饮用水和各类卫生设备冲洗水，•是饮用、盥洗、洗涤、沐浴、烹饪的需要，•水质必须符合国家规定的饮用水质标准。生活供水•满足建筑消防灭火用水。对水质要求不高，但必须按照建筑防火规范供给足够的水量和水压。消防供水•生产设备冷却用水、原料和产品的洗涤用水以及产品制造过程用水。•根据工艺要求，提供所需的水质、水量和水压。生产供水给水系统概述10/20/20244供水系统的方式：•管网直接供水方式•蓄水池、水泵和高位水池（箱）供水方式•变频恒压供水方式；•管网无负压（叠压）供水方式；•气压供水方式。注：1.充分利用市政管网的压力，综合考虑建筑物类别、高度、使用标准等因素，选择合理的供水方式。2.有条件的采用无负压供水方式，但不得造成市政供水管网的水压低于该地区规定的最低供水压力。给水系统概述10/20/20245变频恒压供水方式：给水系统概述无负压供水方式的原理：直接连接到市政给水管网或压力管网上，有效利用原有管网压力达到节能的目的，面对市政管网或压力管网不产生负压，能稳定或调节流量的给水设备。无负压供水方式的组成：由水泵、稳流调节器、真空抑制器、控制柜、控制仪表、管道、阀门等组成。给水系统概述无负压供水设备的七大优势1.无污染：自来水全密封运行，没有二次污染。2.投资低：无需水池和水箱，节省建设费和后期清洁维护费。3.占地少：无需修建水池和水箱，设备占地空间小。4.节能好：利用管网压力，比传统供水设备节能20%以上。5.水压稳定：通过传感器检测和变频控制，保证水压恒定；6.安装简便：直接与管道进出口连接即可，施工周期短；7.管理方便：设备全自动运行，具有多种保护功能。给水系统概述10/20/20248无负压供水设备的七大劣势1.供水管网经常性停水的区域；2.供水管网水头过低的区域；3.供水管网供水压力波动过大的区域；4.使用无负压供水设备，对周边用水造成严重影响的区域；5.供水管网供水总量不能满足用水需求的区域；6.供水管网管径偏小的区域；7.供水部门认为不宜使用无负压供水设备的区域。给水系统概述排水系统的概述1.排水系统：是指通过管道及附属设备，把屋面雨水及生产和生活过程所产生的污水、废水及时排放出去的系统。2.排水系统分类：按其所接收的废污水的性质不同，分为生活污水、生产废水、雨水排水三大类。3.排水体系分为合流制和分流制。排水的原则：废水可以与污水合流排放，废水可以与雨水合流排放，但是，绝对不允许将污水和雨水合流排放。1.中水定义：以建筑物的冷却水、沐浴排水、盥洗排水、洗衣排水等为水源，经过物理、化学方法的工艺处理，用于厕所冲洗便器、绿化、洗车、道路浇洒、空调冷却及水景等的供水系统。2.中水设施：预处理设施、主处理设施、后处理设施；3.处理工艺：污水收集→预处理（格栅初滤、调节池）→主处理（混凝、沉淀、气浮、爆气、生物处理、二次沉淀、过滤、再处理）→后处理（膜滤、活性炭、消毒）。中水系统的概述10/20/202411中水处理流程中水系统的概述给排水系统的承接查验承接查验的依据：1.《建筑给排水及采暖工程施工质量验收规范》GB502422.《国家生活用水水质卫生标准》GB57493.《二次供水设施卫生规范》GB170514.《无负压给水设备》CJ/T2655.《建筑给水排水设计规范》GB500156.《二次供水工程技术规程》CJJ1407.《给水排水管道工程施工及验收规范》GB502688.《给水排水构筑物工程施工及验收规范》GB501419.《建筑中水设计规范》GB50336给排水系统的承接查验承接查验的范围：1.系统：1）生活给水系统2）消防给水系统3）生活排水系统2.技术文件：1）给水系统的安装、维护、使用说明书；2）给水系统竣工图、竣工资料，竣工验收合格报告；3）设备清单，调试报告和试运行记录，隐蔽工...
