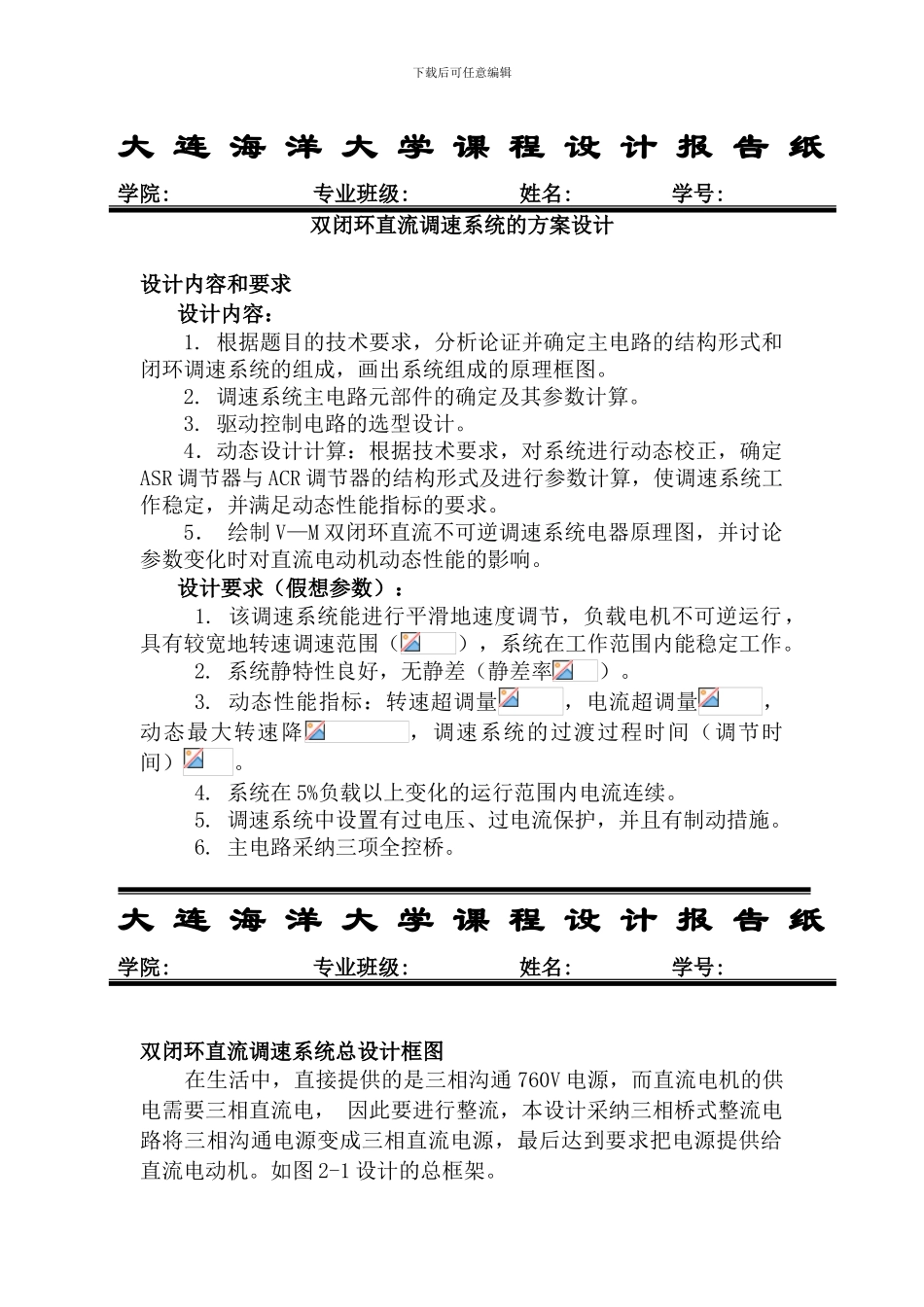

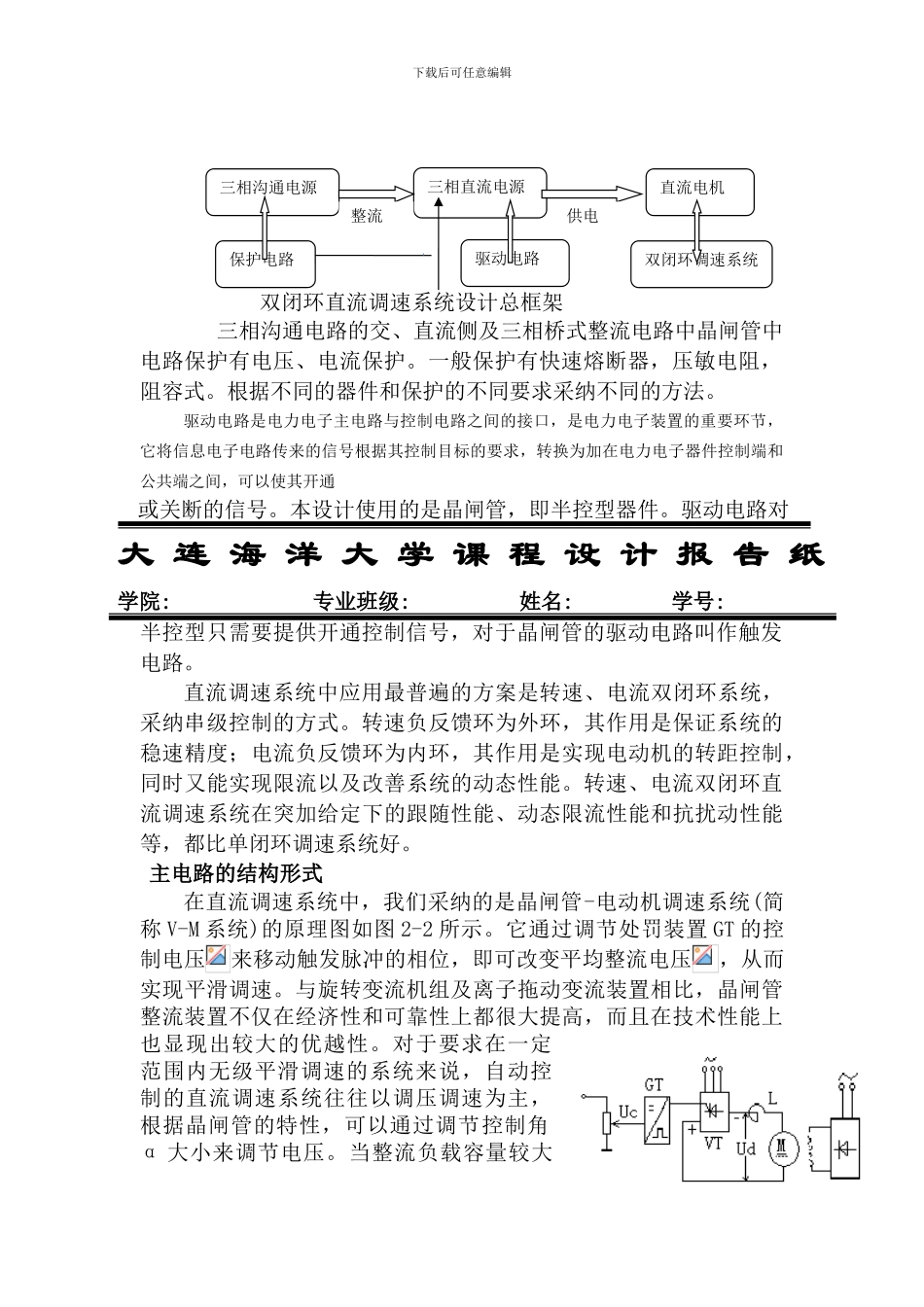

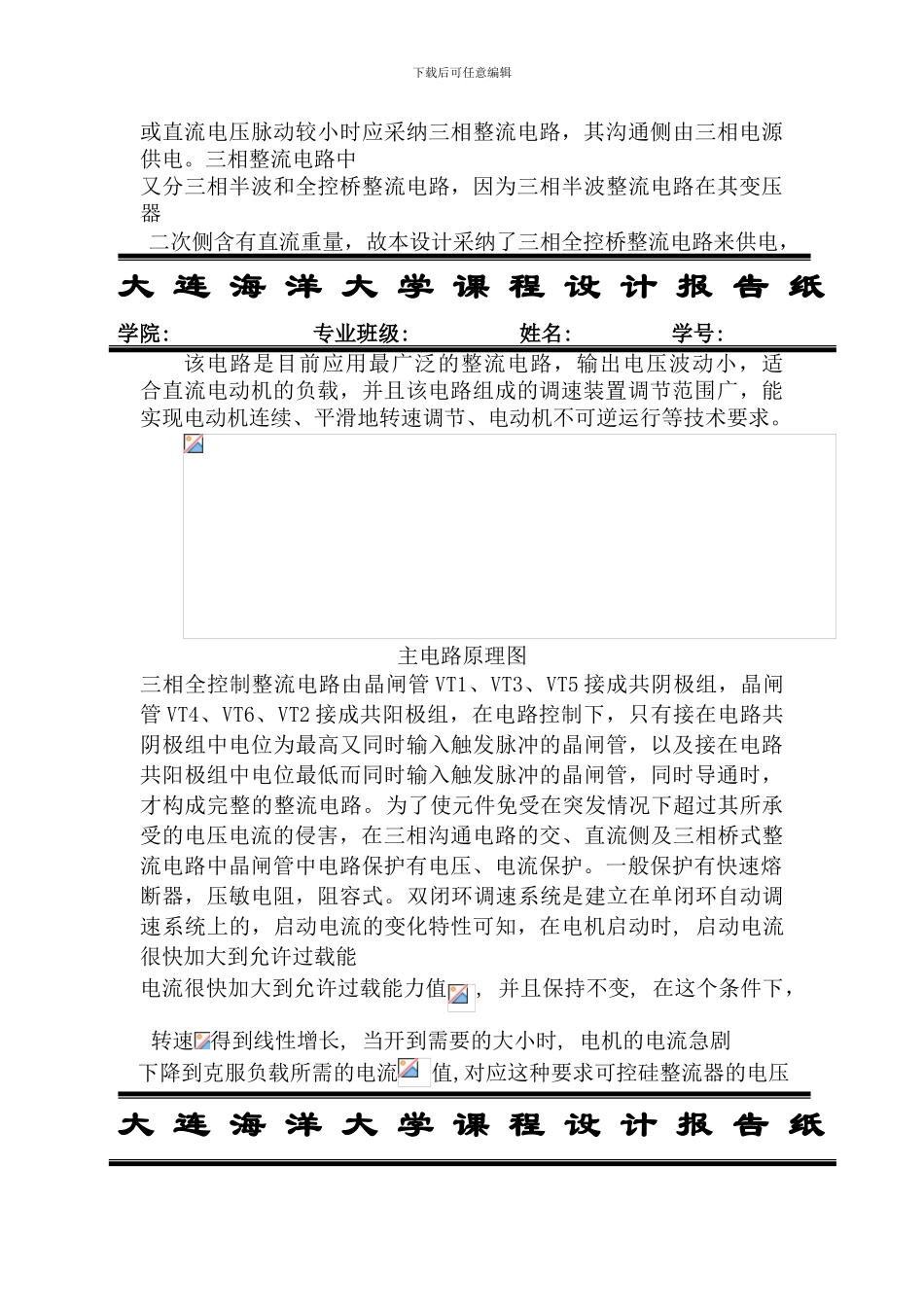

下载后可任意编辑大 连 海 洋 大 学 课 程 设 计 报 告 纸学院: 专业班级: 姓名: 学号: 双闭环直流调速系统的方案设计设计内容和要求设计内容：1. 根据题目的技术要求，分析论证并确定主电路的结构形式和闭环调速系统的组成，画出系统组成的原理框图。2. 调速系统主电路元部件的确定及其参数计算。3. 驱动控制电路的选型设计。4．动态设计计算：根据技术要求，对系统进行动态校正，确定ASR 调节器与 ACR 调节器的结构形式及进行参数计算，使调速系统工作稳定，并满足动态性能指标的要求。5． 绘制 V—M 双闭环直流不可逆调速系统电器原理图，并讨论参数变化时对直流电动机动态性能的影响。设计要求（假想参数）： 1. 该调速系统能进行平滑地速度调节，负载电机不可逆运行，具有较宽地转速调速范围（），系统在工作范围内能稳定工作。2. 系统静特性良好，无静差（静差率）。3. 动态性能指标：转速超调量，电流超调量，动态最大转速降，调速系统的过渡过程时间（调节时间）。4. 系统在 5%负载以上变化的运行范围内电流连续。5. 调速系统中设置有过电压、过电流保护，并且有制动措施。6. 主电路采纳三项全控桥。 大 连 海 洋 大 学 课 程 设 计 报 告 纸学院: 专业班级: 姓名: 学号: 双闭环直流调速系统总设计框图 在生活中，直接提供的是三相沟通 760V 电源，而直流电机的供电需要三相直流电， 因此要进行整流，本设计采纳三相桥式整流电路将三相沟通电源变成三相直流电源，最后达到要求把电源提供给直流电动机。如图 2-1 设计的总框架。下载后可任意编辑 双闭环直流调速系统设计总框架 三相沟通电路的交、直流侧及三相桥式整流电路中晶闸管中电路保护有电压、电流保护。一般保护有快速熔断器，压敏电阻，阻容式。根据不同的器件和保护的不同要求采纳不同的方法。 驱动电路是电力电子主电路与控制电路之间的接口，是电力电子装置的重要环节， 它将信息电子电路传来的信号根据其控制目标的要求，转换为加在电力电子器件控制端和公共端之间，可以使其开通 或关断的信号。本设计使用的是晶闸管，即半控型器件。驱动电路对大 连 海 洋 大 学 课 程 设 计 报 告 纸学院: 专业班级: 姓名: 学号: 半控型只需要提供开通控制信号，对于晶闸管的驱动电路叫作触发电路。直流调速系统中应用最普遍的方案是转速、电流双闭环系统，采纳串级控制的方式。转速负反馈环为外环，其作用是...
