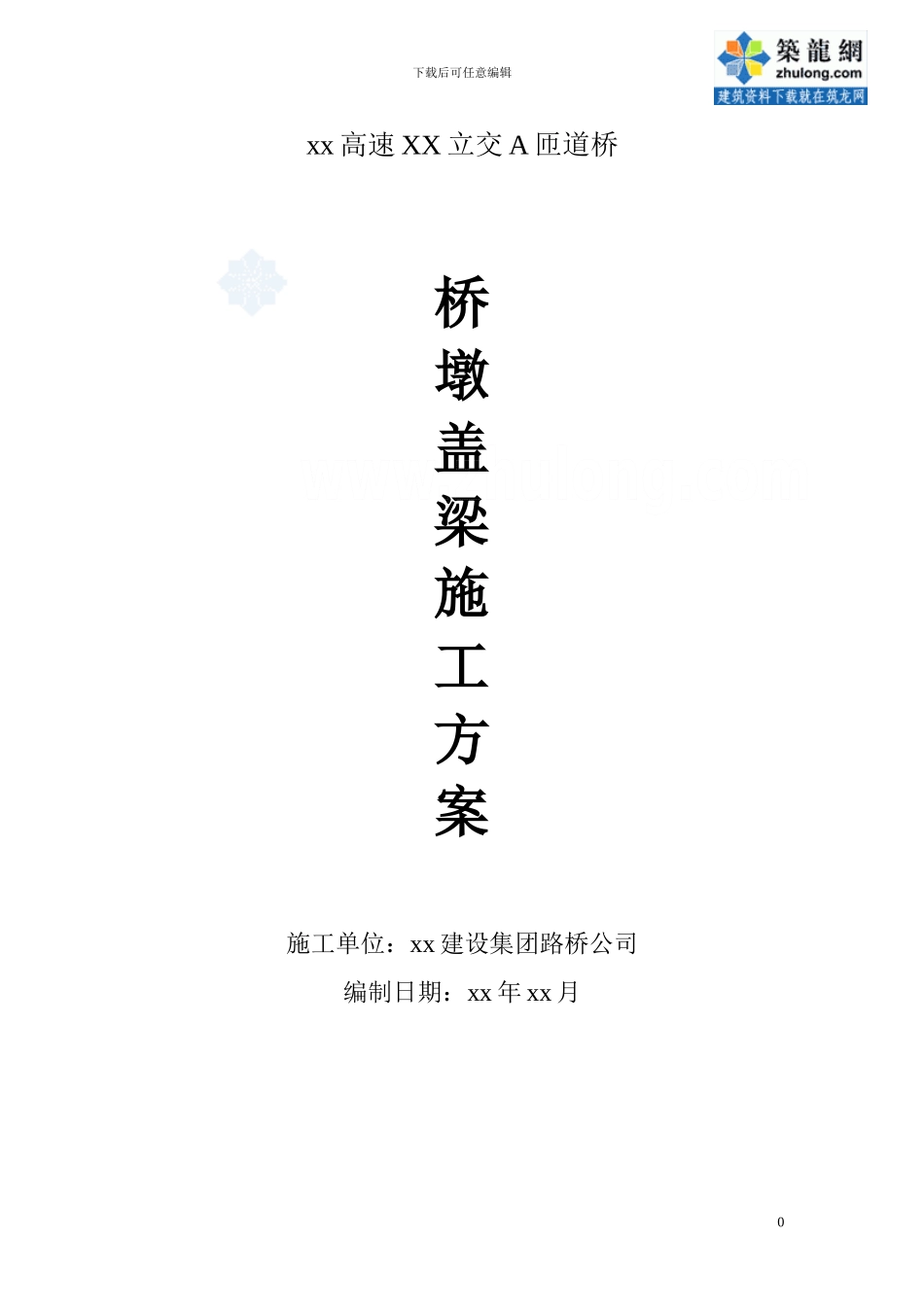

下载后可任意编辑xx 高速 XX 立交 A 匝道桥桥墩盖梁施工方案施工单位：xx 建设集团路桥公司编制日期：xx 年 xx 月0下载后可任意编辑盖梁抱箍法施工方案一、工程概况xx 立交 A 匝道桥全长 100 米（起迄里程为 XX）。共有 3 个桥墩，均为双柱式（墩柱为直径 1.5m 的钢筋砼结构），墩柱上方为盖梁。盖梁为长 11.26m，宽1.8m，高 1.2m 的钢筋砼结构，如图 1-1。由于桥墩柱高度较大，最大高度为21m，因此墩柱盖梁施工拟采纳抱箍法施工。全桥盖梁砼浇筑量大，约147.6m3。单根盖梁砼：24.6 m3。二、主要施工方法（1）施工准备：桥墩在立柱施工完成后，根据盖梁设计标高返算出抱箍钢带下缘在墩柱的确切位置，并做高标记，以便抱箍准确就位。为方便盖梁底模的安装，在浇注混凝土时，墩柱顶混凝土标高按比设计标高 5cm 控制。（2）墩柱顶凿毛 待墩柱混凝土达到设计强度的 75%以上后，对墩柱顶进行凿毛处理，凿除顶部的水泥砂浆和松弱层，凿毛至新奇混凝土，并用空压机吹洁净。标高控制在比设计标高高 3cm 左右，以便于安装盖梁底模。（3）测量放样 在盖梁施工前，对墩柱进行施工测量，作为安装盖梁底模的依据。墩柱施工测量与控制的内容包括：墩柱中心位置测量、立柱顶高程测量。墩柱中心测量采纳全站仪进行测量；高程测量是根据施工中设立的临时水准点，用水准仪直接进行，也可以三维坐标控制测量。（4）模板支架、底模的制作与安装盖梁模板支架采纳 36a 工字钢纵梁，每侧 1 根工字钢，长 12m。横向用 14a槽钢间距 0.75m 铺设作横梁，在贴近立柱处安放第一根和最后一根，脚手架铺脚手板作操作平台。盖梁中预留 15mm 拱度。盖梁模板采纳定型钢模。在立柱顶凿毛处理、测量验收合格后，开始安装模板支架。在模板支架安装时，严格按由下而上的顺序进行，即先安放抱箍，再吊装纵梁，为纵梁侧倾，用拉杆在间距 1.5m 将 2 根工字钢固定在一起，待纵梁稳定后方可布置横梁槽钢。以上工序经检查确认无误后，即可安装盖梁底模。模板支架与底模安装布置详见《盖梁施工模板加固图》。（5）盖梁模板预压 为顺利完成盖梁砼浇筑，避开在浇筑过程中底模下沉，确保抱箍安全，1下载后可任意编辑需在盖梁底模安装完成后对其进行荷载预压试验。 在盖梁底模上堆放沙袋 72t，且堆码形式尽量接近施工实际情况，24小时后观测底模变形情况，若底模下沉量过大则需继续紧固抱箍螺栓知道底模下沉量小于 5mm（6）钢筋笼的制作、运输与安...
