中考物理一轮复习 基础考点一遍过 第15讲 电功率 第2节 测量小灯泡的电功率课件VIP免费

中考物理一轮复习 基础考点一遍过 第15讲 电功率 第2节 测量小灯泡的电功率课件中考物理一轮复习 基础考点一遍过 第15讲 电功率 第2节 测量小灯泡的电功率课件中考物理一轮复习 基础考点一遍过 第15讲 电功率 第2节 测量小灯泡的电功率课件中考物理一轮复习 基础考点一遍过 第15讲 电功率 第2节 测量小灯泡的电功率课件

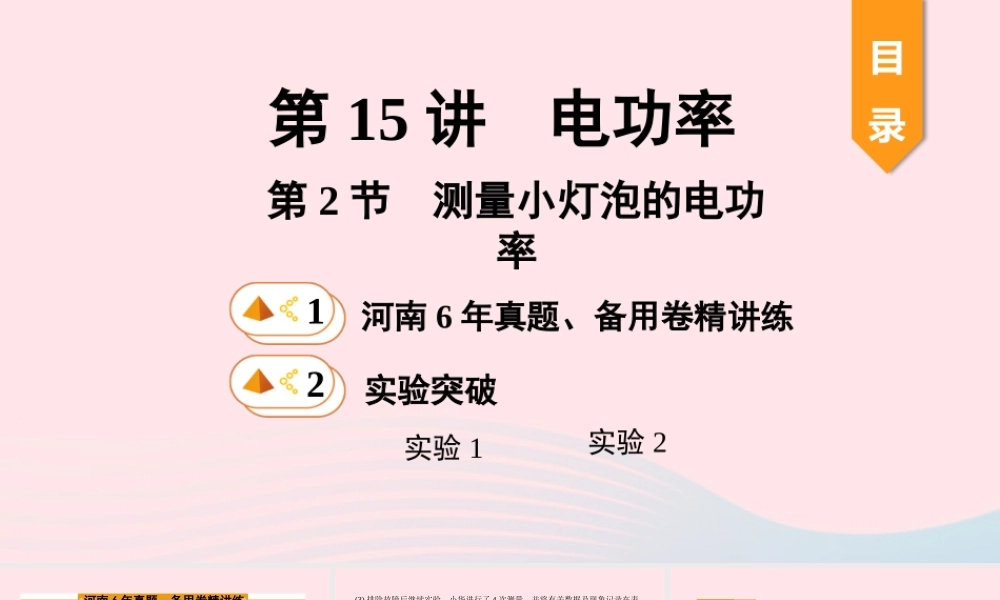

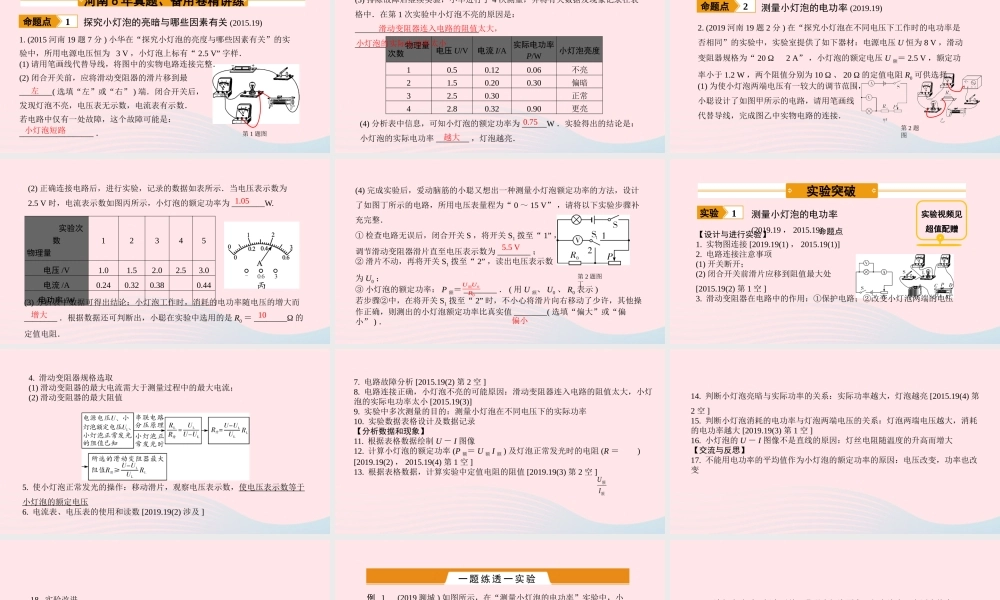

目录河南 6 年真题、备用卷精讲练1实验突破2实验 1实验 2第 15 讲 电功率第 2 节 测量小灯泡的电功率河南 6 年真题、备用卷精讲练探究小灯泡的亮暗与哪些因素有关 (2015.19)命题点11. (2015 河南 19 题 7 分 ) 小华在“探究小灯泡的亮度与哪些因素有关”的实验中,所用电源电压恒为 3 V ,小灯泡上标有“ 2.5 V” 字样.第 1 题图(1) 请用笔画线代替导线,将图中的实物电路连接完整.(2) 闭合开关前,应将滑动变阻器的滑片移到最________( 选填“左”或“右” ) 端.闭合开关后,发现灯泡不亮,电压表无示数,电流表有示数.若电路中仅有一处故障,这个故障可能是:__________________ .左小灯泡短路(3) 排除故障后继续实验,小华进行了 4 次测量,并将有关数据及现象记录在表格中.在第 1 次实验中小灯泡不亮的原因是:______________________________________________________ .物理量次数电压 U/V电流 I/A 实际电功率P/W小灯泡亮度10.50.120.06不亮21.50.200.30偏暗32.50.30 正常42.80.320.90更亮(4) 分析表中信息,可知小灯泡的额定功率为 ______W .实验得出的结论是:小灯泡的实际电功率 ________ ,灯泡越亮. 滑动变阻器连入电路的阻值太大,小灯泡的实际电功率太小0.75越大测量小灯泡的电功率 (2019.19)命题点22. (2019 河南 19 题 2 分 ) 在“探究小灯泡在不同电压下工作时的电功率是否相同”的实验中,实验室提供了如下器材:电源电压 U 恒为 8 V ,滑动变阻器规格为“ 20 Ω 2 A” ,小灯泡的额定电压 U 额= 2.5 V ,额定功率小于 1.2 W ,两个阻值分别为 10 Ω 、 20 Ω 的定值电阻 R0 可供选择.(1) 为使小灯泡两端电压有一较大的调节范围,小聪设计了如图甲所示的电路,请用笔画线代替导线,完成图乙中实物电路的连接.第 2 题图(2) 正确连接电路后,进行实验,记录的数据如表所示.当电压表示数为2.5 V 时,电流表示数如图丙所示,小灯泡的额定功率为 ________W. 实验次数物理量 12345电压 /V1.01.52.02.53.0电流 /A0.240.320.38 0.44电功率 /W (3) 分析表中数据可得出结论:小灯泡工作时,消耗的电功率随电压的增大而________ .根据数据还可判断出,小聪在实验中选用的是 R0 = ________Ω 的定值电阻.1.05增大10(4) 完成实验后,爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法,设计了如图丁所示的电路,...
