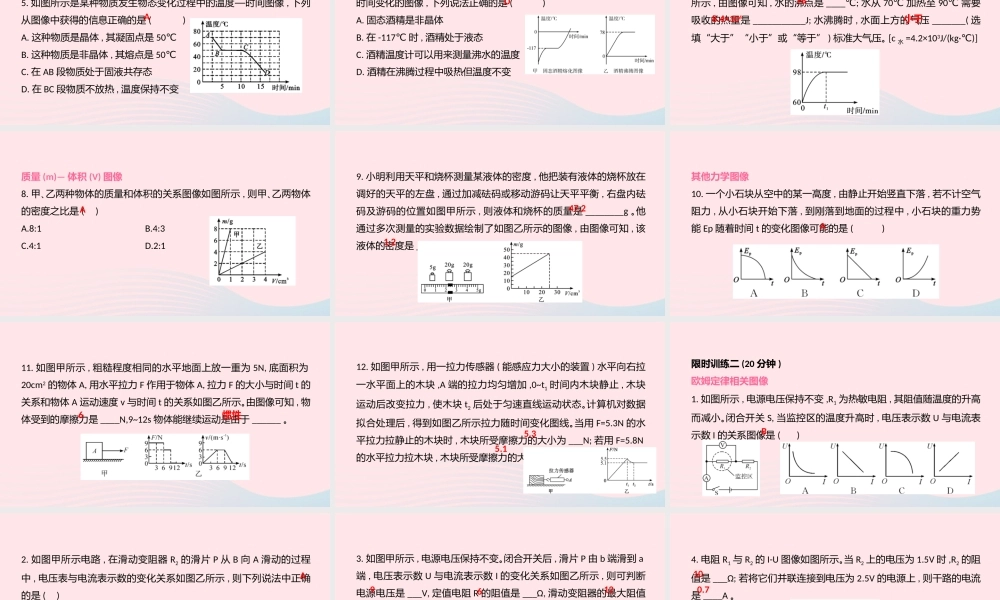

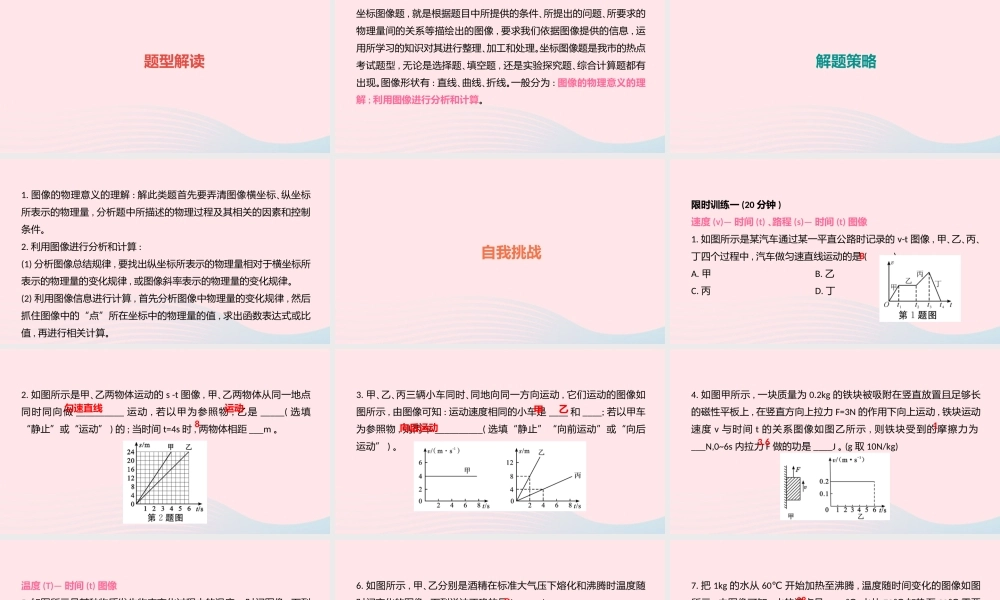

类型 3 坐标图像题题型解读坐标图像题 , 就是根据题目中所提供的条件､所提出的问题､所要求的物理量间的关系等描绘出的图像 , 要求我们依据图像提供的信息 , 运用所学习的知识对其进行整理､加工和处理｡坐标图像题是我市的热点考试题型 , 无论是选择题､填空题 , 还是实验探究题､综合计算题都有出现｡图像形状有 : 直线､曲线､折线｡一般分为 : 图像的物理意义的理解 ; 利用图像进行分析和计算｡解题策略1. 图像的物理意义的理解 : 解此类题首先要弄清图像横坐标､纵坐标所表示的物理量 , 分析题中所描述的物理过程及其相关的因素和控制条件｡2. 利用图像进行分析和计算 :(1) 分析图像总结规律 , 要找出纵坐标所表示的物理量相对于横坐标所表示的物理量的变化规律 , 或图像斜率表示的物理量的变化规律｡(2) 利用图像信息进行计算 , 首先分析图像中物理量的变化规律 , 然后抓住图像中的“点”所在坐标中的物理量的值 , 求出函数表达式或比值 , 再进行相关计算｡自我挑战限时训练一 (20 分钟 )速度 (v)— 时间 (t) ､路程 (s)— 时间 (t) 图像1. 如图所示是某汽车通过某一平直公路时记录的 v-t 图像 , 甲､乙､丙､丁四个过程中 , 汽车做匀速直线运动的是 ( )A. 甲B. 乙C. 丙D. 丁B2. 如图所示是甲､乙两物体运动的 s -t 图像 , 甲､乙两物体从同一地点同时同向做 __________ 运动 , 若以甲为参照物 , 乙是 _____( 选填“静止”或“运动” ) 的 ; 当时间 t=4s 时 , 两物体相距 ___m ｡匀速直线 运动83. 甲､乙､丙三辆小车同时､同地向同一方向运动 , 它们运动的图像如图所示 , 由图像可知 : 运动速度相同的小车是 ____ 和 ____; 若以甲车为参照物 , 则丙车 __________( 选填“静止”“向前运动”或“向后运动” ) ｡甲乙向后运动 4. 如图甲所示 , 一块质量为 0.2kg 的铁块被吸附在竖直放置且足够长的磁性平板上 , 在竖直方向上拉力 F=3N 的作用下向上运动 , 铁块运动速度 v 与时间 t 的关系图像如图乙所示 , 则铁块受到的摩擦力为___N,0~6s 内拉力 F 做的功是 ____J ｡ (g 取 10N/kg)13.6温度 (T)— 时间 (t) 图像5. 如图所示是某种物质发生物态变化过程中的温度—时间图像 , 下列从图像中获得的信息正确的是 ( )A. 这种物质是晶体 , 其凝固点是 50℃B. 这种物质是非晶体 , 其熔点是 50...
