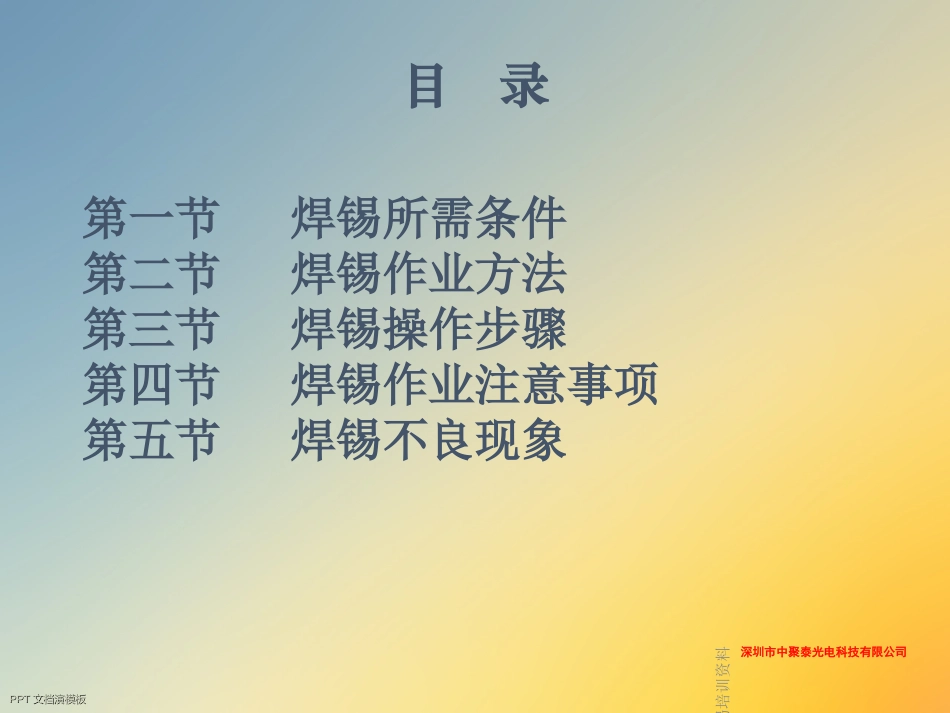

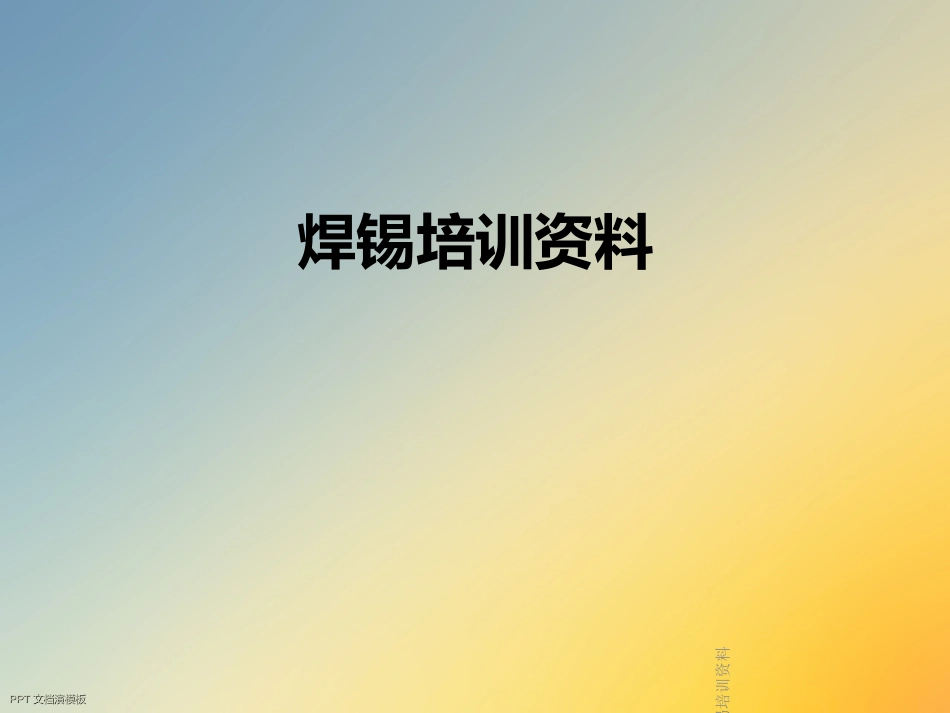

24/10/20焊锡培训资料PPTPPT文档演模板文档演模板焊锡培训资料焊锡培训资料PPTPPT文档演模板文档演模板深圳市中聚泰光电科技有限公司目录第一节焊锡所需条件第二节焊锡作业方法第三节焊锡操作步骤第四节焊锡作业注意事项第五节焊锡不良现象焊锡培训资料PPTPPT文档演模板文档演模板第一节焊锡所需条件1.适当的焊锡温度2.合适的焊锡工具和辅助材料(如烙铁、烙铁头、锡丝、助焊剂)3.正确的焊锡方法深圳市中聚泰光电科技有限公司焊锡培训资料PPTPPT文档演模板文档演模板深圳市中聚泰光电科技有限公司•本公司焊锡温度有三种:（特殊要求根据具体设定）•a.380+/-20℃℃适用于电烙铁焊锡作业•b.320+/-20℃℃适用于锡炉浸锡作业•c.普通烙铁设定温度适用于对温度不做管制的焊锡作业焊锡温度焊锡培训资料PPTPPT文档演模板文档演模板电源线助焊剂锡缸刮铲注意：温度调整钮员工不可私自调整，任何情况下变动都需IPQC确认焊锡工具深圳市中聚泰光电科技有限公司电源开关焊锡培训资料PPTPPT文档演模板文档演模板深圳市中聚泰光电科技有限公司恒温电烙铁温度控制器电源线握柄焊锡工具烙铁头加热部份焊锡培训资料PPTPPT文档演模板文档演模板深圳市中聚泰光电科技有限公司•温度控制器：与恒温电烙铁配套使用，在需要调整烙铁尖温度时，调节变压器刻度，设定所需温度。温度调整钮注意：温度调整钮，员工不可私自调整，任何情况下变动都需IPQC确认电源指示灯电源开关焊锡工具焊锡培训资料PPTPPT文档演模板文档演模板深圳市中聚泰光电科技有限公司烙铁架：：不使用烙铁时放置及保护烙铁的支架，因烙铁是高温装置，从防火、安全等方面考虑，一定要使用烙铁架。同时为便于烙铁头的清洗，需要耐热海棉清洗烙铁头。清洁海棉注意：作业前需确认清洁海棉是否加水，加水量以拿起不滴水为宜焊锡工具焊锡培训资料PPTPPT文档演模板文档演模板深圳市中聚泰光电科技有限公司温度测量工具：：由于烙铁头温度受环境的影响，随温度变化而变化，温度控制器指示也只能是大概的范围，因此需用温度测量工具测试其具体温度，将温度控制在管制范围。烙铁头温度测量工具（热偶式温度计）锡炉温度测量工具（探针式温度计）焊锡工具焊锡培训资料PPTPPT文档演模板文档演模板锡合金锡丝剖面图助焊剂锡丝锡条：以锡为主要成分的具有导电性的结合材料。助焊剂：焊锡时去除和防止焊接面氧化、加快熔锡扩散的辅助材料。本公司使用的锡丝中含助焊剂，锡炉浸锡时使用的松香水也是一种助焊剂。焊锡材料深圳市中聚泰光电科技有限公司焊锡培训资料PPTPPT文档演模板文档演模板深圳市中聚泰光电科技有限公司第二节焊锡作业方法焊锡作业方法芯线预上锡目视后拧线(无散线、飞线)目视检查(无飞线、散线、烫伤线材、无炭化物、浸锡长度正确)注意：漆包线等特别类导体浸入部分依图纸要求作业，并必须将绝缘漆层熔化裸丝部分浸入锡炉(时间不可太长,宜1S左右)将脱皮部分浸入助焊剂焊锡培训资料PPTPPT文档演模板文档演模板深圳市中聚泰光电科技有限公司连接器预上锡电烙铁加热（约二分钟后检查温度是否符合要求，烙铁头上无杂质）连接器放于焊锡治具上右手拿烙铁,左手拿锡丝右手放烙铁于上锡处预热左手将锡线接触上锡处左手拿开锡丝右手移开烙铁检查外观有无不良（检查锡点有无连接）焊锡培训资料PPTPPT文档演模板文档演模板深圳市中聚泰光电科技有限公司芯线焊锡电烙铁加热（约二分钟后检查温度是否符合要求，烙铁头上有无杂质）将上好锡的连接器夹于焊锡治具上右手放烙铁于焊接位置预热左手将芯线放入焊接位置右手拿开烙铁焊锡凝固后，方可松开左手检查外观有无不良（有无光泽性、有无锡尖、焊点有无饱满、线位正确）左手拿芯线，右手拿烙铁焊锡培训资料PPTPPT文档演模板文档演模板深圳市中聚泰光电科技有限公司自动焊锡电烙铁加热（约二分钟后检查温度是否符合要求，烙铁头上有无杂质）左手拿芯线，右手拿连接器焊锡完成冷却后松开右手检查外观有无不良（有无光泽性、有无锡尖、焊点有无饱满、线位正确）焊锡培训资料PPTPPT文档演模板文档演模板•作業步驟如下:1.擦拭烙鐵2.FAKRA连接器芯线下烙铁3.FAKRA连接器屏蔽层加锡4.移开FAKRA连接器与锡...
