国开电大建筑力学形成性考核册(线下提交)答案VIP免费

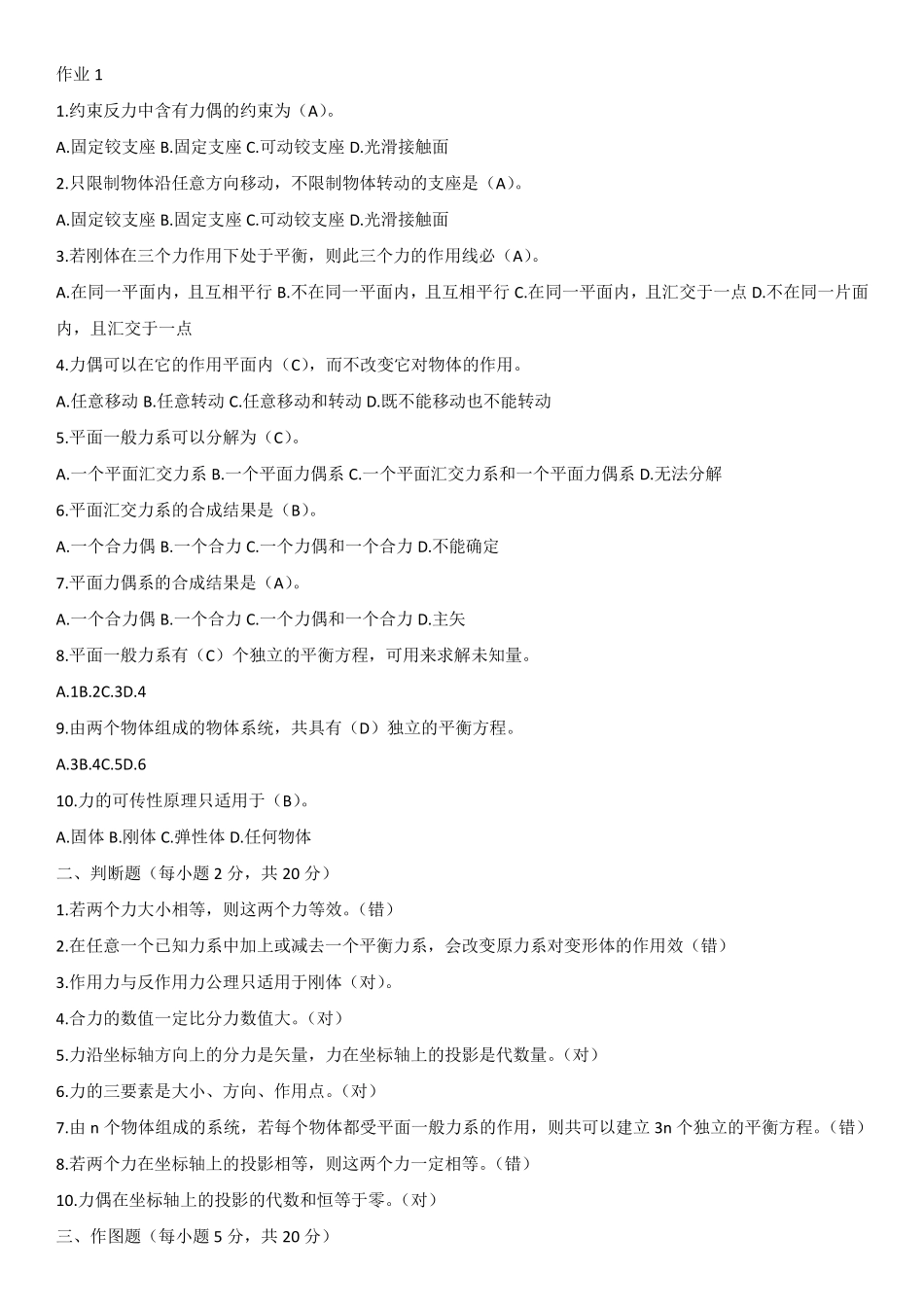

作业1 1.约束反力中含有力偶的约束为（A）。 A.固定铰支座B.固定支座C.可动铰支座D.光滑接触面 2.只限制物体沿任意方向移动，不限制物体转动的支座是（A）。 A.固定铰支座B.固定支座C.可动铰支座D.光滑接触面 3.若刚体在三个力作用下处于平衡，则此三个力的作用线必（A）。 A.在同一平面内，且互相平行B.不在同一平面内，且互相平行C.在同一平面内，且汇交于一点D.不在同一片面内，且汇交于一点 4.力偶可以在它的作用平面内（C），而不改变它对物体的作用。 A.任意移动B.任意转动C.任意移动和转动D.既不能移动也不能转动 5.平面一般力系可以分解为（C）。 A.一个平面汇交力系B.一个平面力偶系C.一个平面汇交力系和一个平面力偶系D.无法分解 6.平面汇交力系的合成结果是（B）。 A.一个合力偶B.一个合力C.一个力偶和一个合力D.不能确定 7.平面力偶系的合成结果是（A）。 A.一个合力偶B.一个合力C.一个力偶和一个合力D.主矢 8.平面一般力系有（C）个独立的平衡方程，可用来求解未知量。 A.1B.2C.3D.4 9.由两个物体组成的物体系统，共具有（D）独立的平衡方程。 A.3B.4C.5D.6 10.力的可传性原理只适用于（B）。 A.固体B.刚体C.弹性体D.任何物体 二、判断题（每小题 2 分，共20 分） 1.若两个力大小相等，则这两个力等效。（错） 2.在任意一个已知力系中加上或减去一个平衡力系，会改变原力系对变形体的作用效（错） 3.作用力与反作用力公理只适用于刚体（对）。 4.合力的数值一定比分力数值大。（对） 5.力沿坐标轴方向上的分力是矢量，力在坐标轴上的投影是代数量。（对） 6.力的三要素是大小、方向、作用点。（对） 7.由n 个物体组成的系统，若每个物体都受平面一般力系的作用，则共可以建立3n个独立的平衡方程。（错） 8.若两个力在坐标轴上的投影相等，则这两个力一定相等。（错） 10.力偶在坐标轴上的投影的代数和恒等于零。（对） 三、作图题（每小题 5 分，共20 分） 1.梁AC 的自重不计，试作出图1 所示伸臂梁AC 的受力图。 作图1 2.梁AB 的自重不计，试作出图2 所示简支梁AB 的受力图。 3.A 端是固定端，梁AB 的自重不计，试作出图3 所示悬臂梁AB 的受力图。 4.梁AC 和CD 用铰C 连接，梁的自重不计，试作出图4 所示梁AC 和CD 及梁整体的受力图。 四、计算题（每小题8 分，共40 分） 1.求图5 所示梁的约束反力。 ∑baiFx=0 NAx-p2.cos45 度 du=0 (1) ∑Fy=0 NAy-p1-p2....
