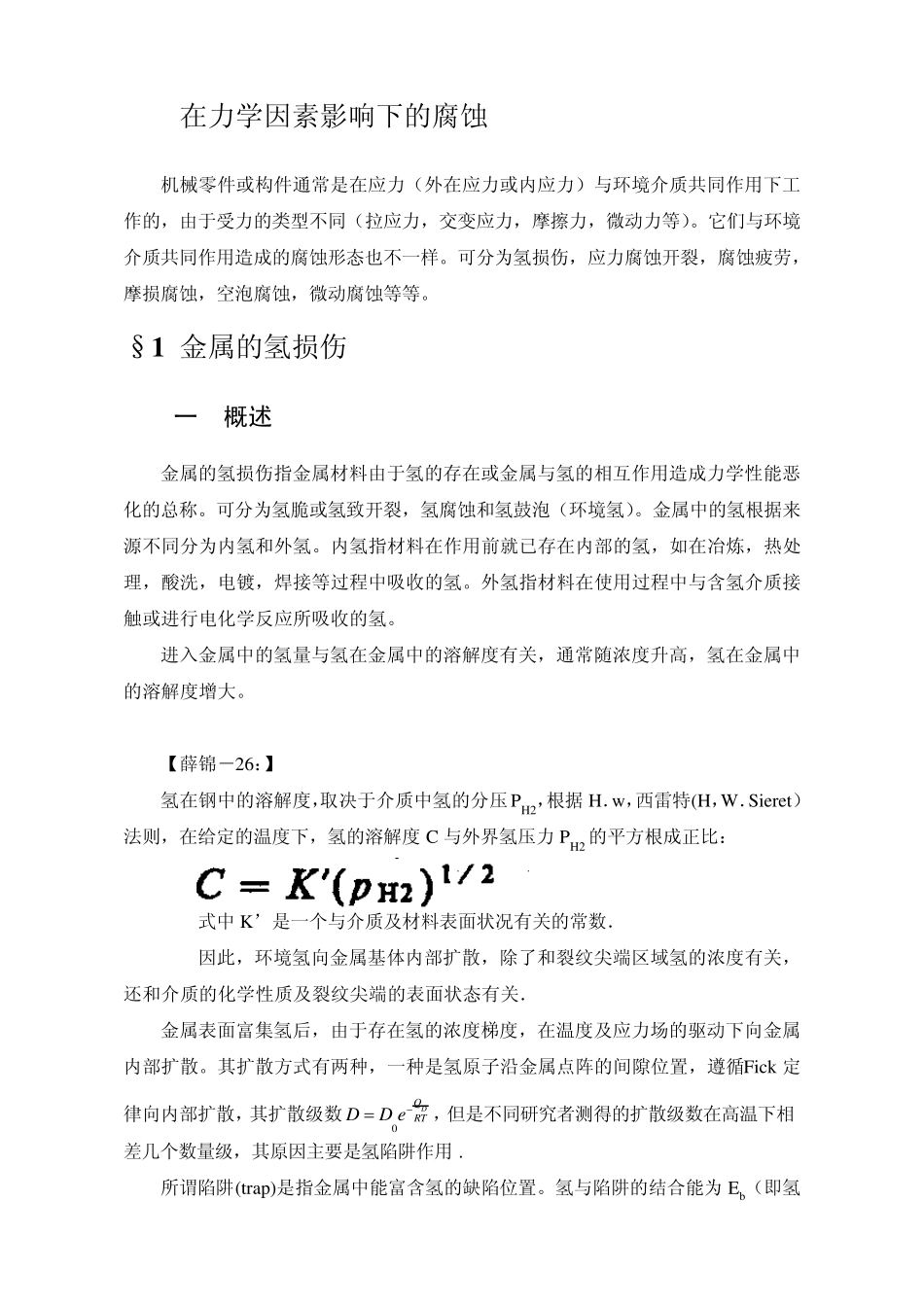

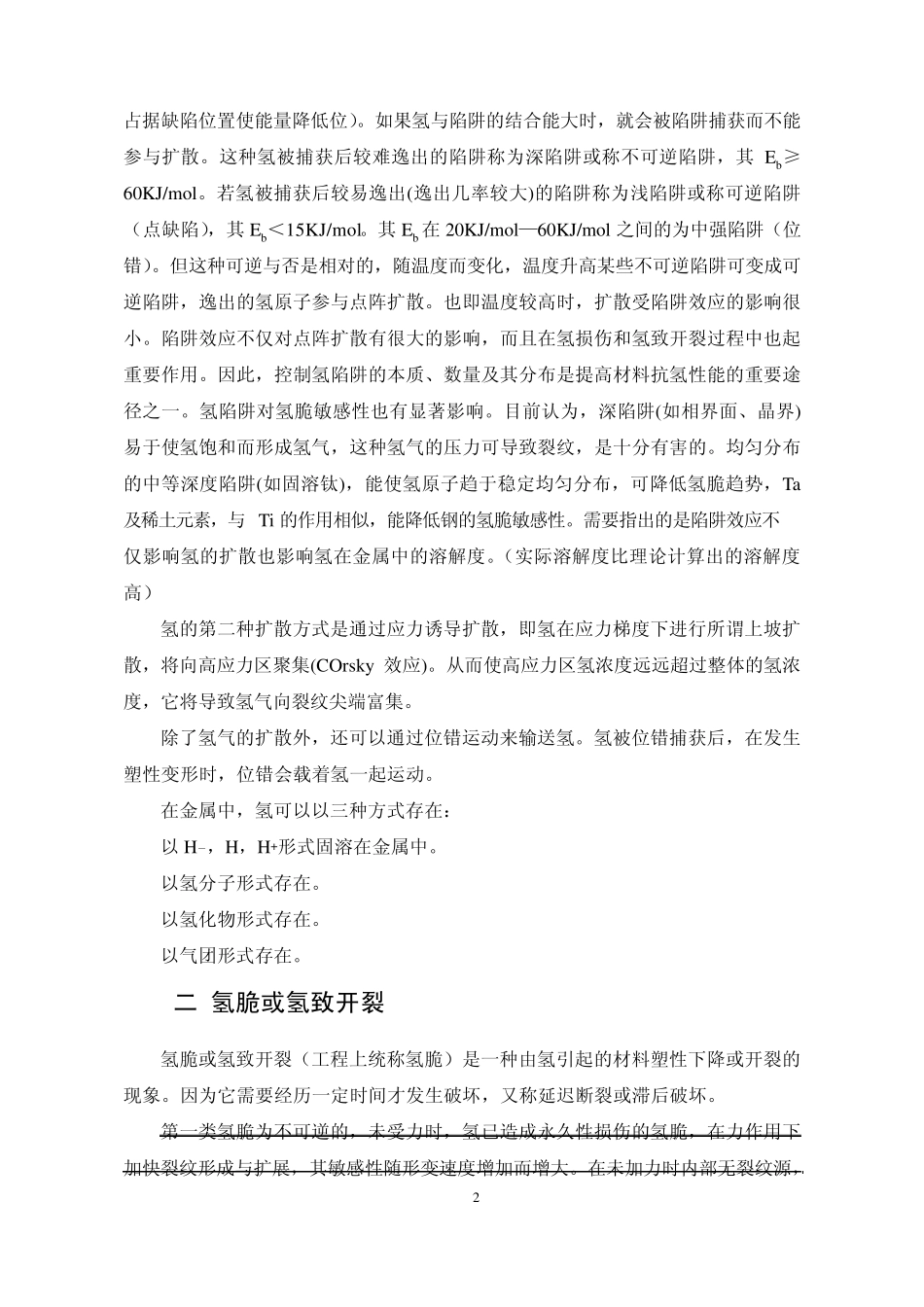

在力学因素影响下的腐蚀 机械零件或构件通常是在应力（外在应力或内应力）与环境介质共同作用下工作的，由于受力的类型不同（拉应力，交变应力，摩擦力，微动力等）。它们与环境介质共同作用造成的腐蚀形态也不一样。可分为氢损伤，应力腐蚀开裂，腐蚀疲劳，摩损腐蚀，空泡腐蚀，微动腐蚀等等。 §1 金属的氢损伤 一 概述 金属的氢损伤指金属材料由于氢的存在或金属与氢的相互作用造成力学性能恶化的总称。可分为氢脆或氢致开裂，氢腐蚀和氢鼓泡（环境氢）。金属中的氢根据来源不同分为内氢和外氢。内氢指材料在作用前就已存在内部的氢，如在冶炼，热处理，酸洗，电镀，焊接等过程中吸收的氢。外氢指材料在使用过程中与含氢介质接触或进行电化学反应所吸收的氢。 进入金属中的氢量与氢在金属中的溶解度有关，通常随浓度升高，氢在金属中的溶解度增大。 【薛锦－26：】 氢在钢中的溶解度，取决于介质中氢的分压 PH2，根据 H．w ，西雷特(H，W．Sieret）法则，在给定的温度下，氢的溶解度 C 与外界氢压力PH2 的平方根成正比： 式中 K’是一个与介质及材料表面状况有关的常数． 因此，环境氢向金属基体内部扩散，除了和裂纹尖端区域氢的浓度有关，还和介质的化学性质及裂纹尖端的表面状态有关． 金属表面富集氢后，由于存在氢的浓度梯度，在温度及应力场的驱动下向金属内部扩散。其扩散方式有两种，一种是氢原子沿金属点阵的间隙位置，遵循Fick 定律向内部扩散，其扩散级数0DQRTDD e，但是不同研究者测得的扩散级数在高温下相差几个数量级，其原因主要是氢陷阱作用. 所谓陷阱(trap)是指金属中能富含氢的缺陷位置。氢与陷阱的结合能为Eb（即氢 2 占据缺陷位置使能量降低位）。如果氢与陷阱的结合能大时，就会被陷阱捕获而不能参与扩散。这种氢被捕获后较难逸出的陷阱称为深陷阱或称不可逆陷阱，其Eb≥60KJ/mol。若氢被捕获后较易逸出(逸出几率较大)的陷阱称为浅陷阱或称可逆陷阱（点缺陷），其Eb＜15KJ/mol。其Eb 在20KJ/mol—60KJ/mol 之间的为中强陷阱（位错）。但这种可逆与否是相对的，随温度而变化，温度升高某些不可逆陷阱可变成可逆陷阱，逸出的氢原子参与点阵扩散。也即温度较高时，扩散受陷阱效应的影响很小。陷阱效应不仅对点阵扩散有很大的影响，而且在氢损伤和氢致开裂过程中也起重要作用。因此，控制氢陷阱的本质、数量及其分布是提高材料抗氢性能的重要途径之一。氢陷阱对氢脆敏感性也有显著影响。目前认...
