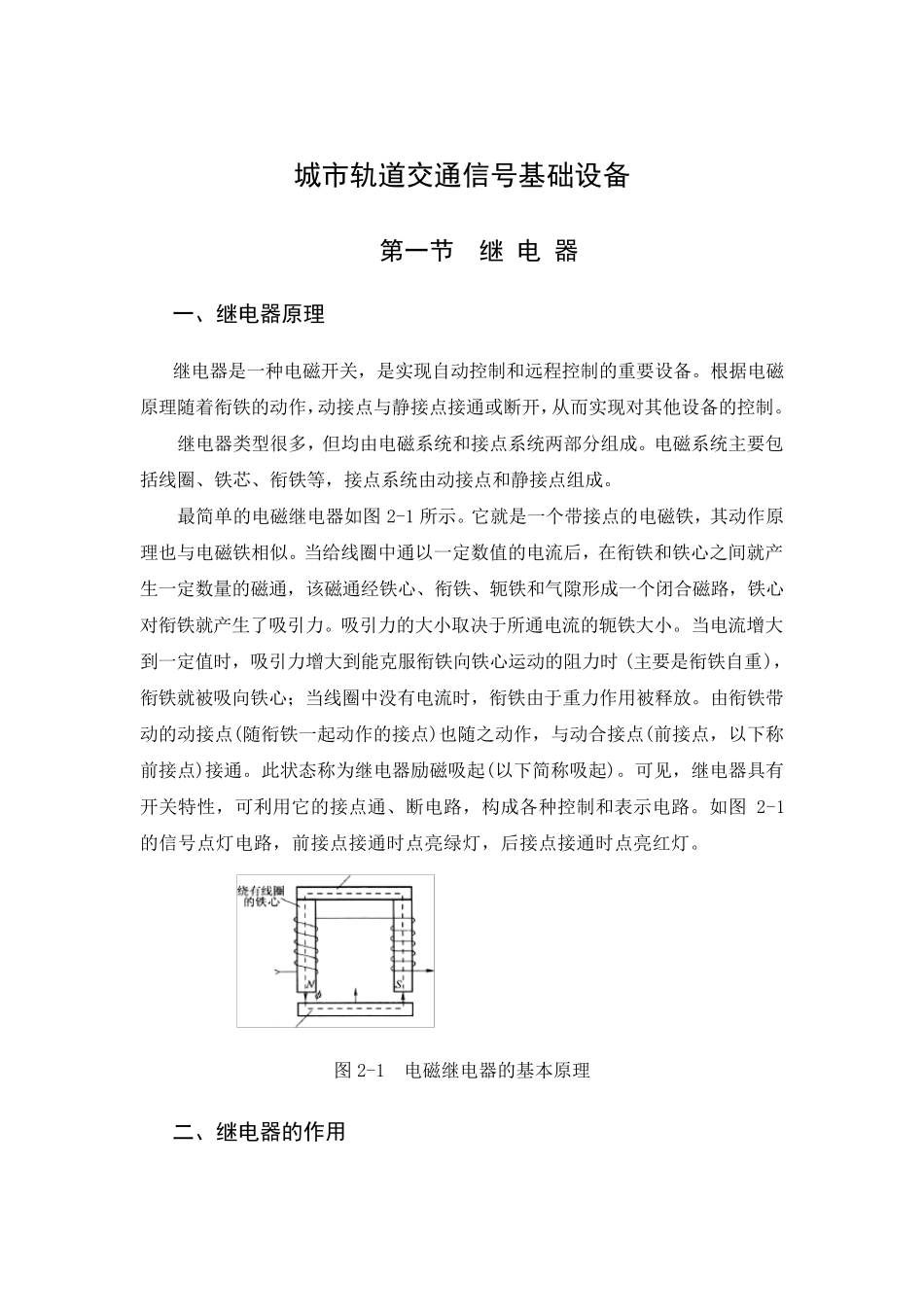

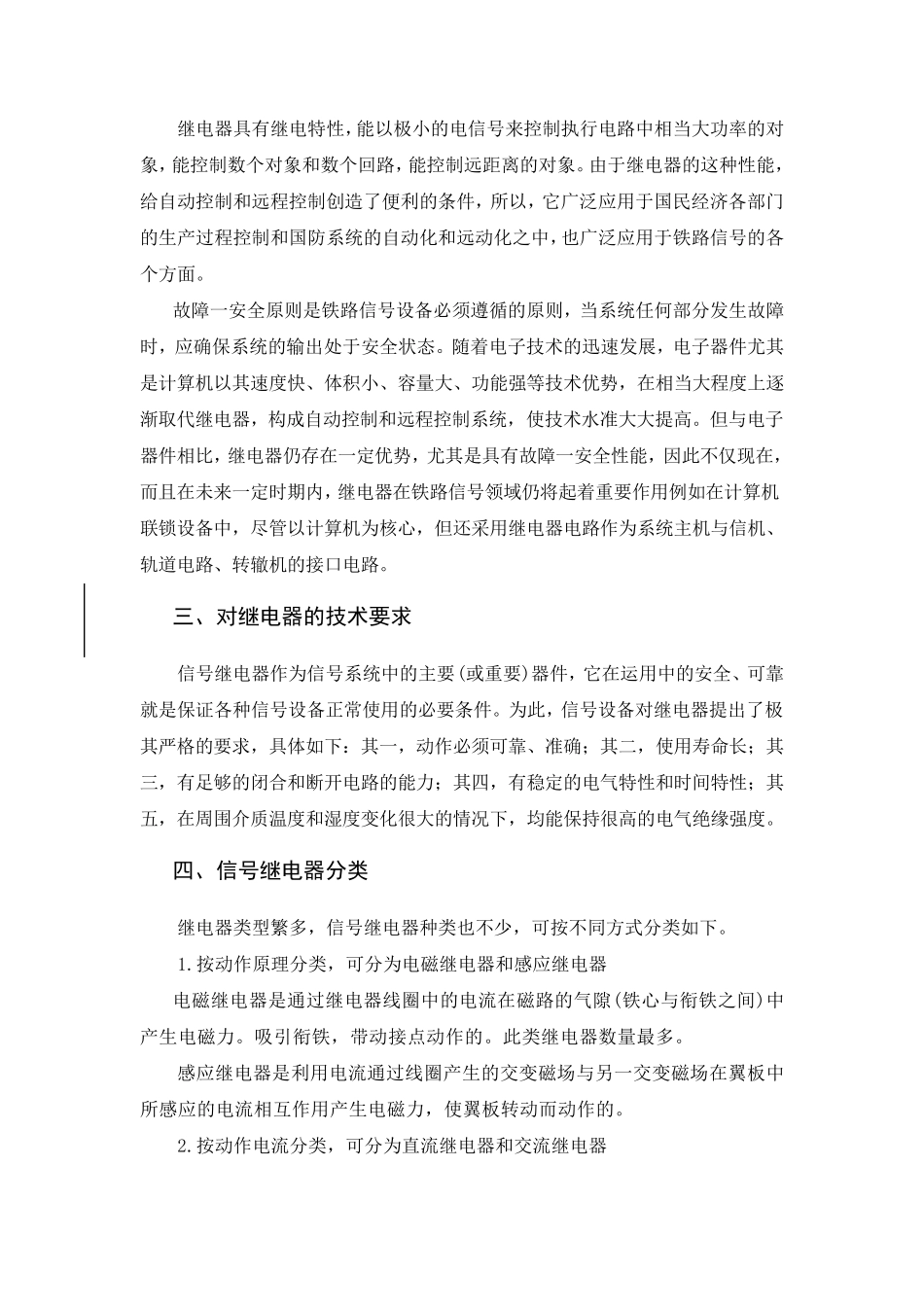

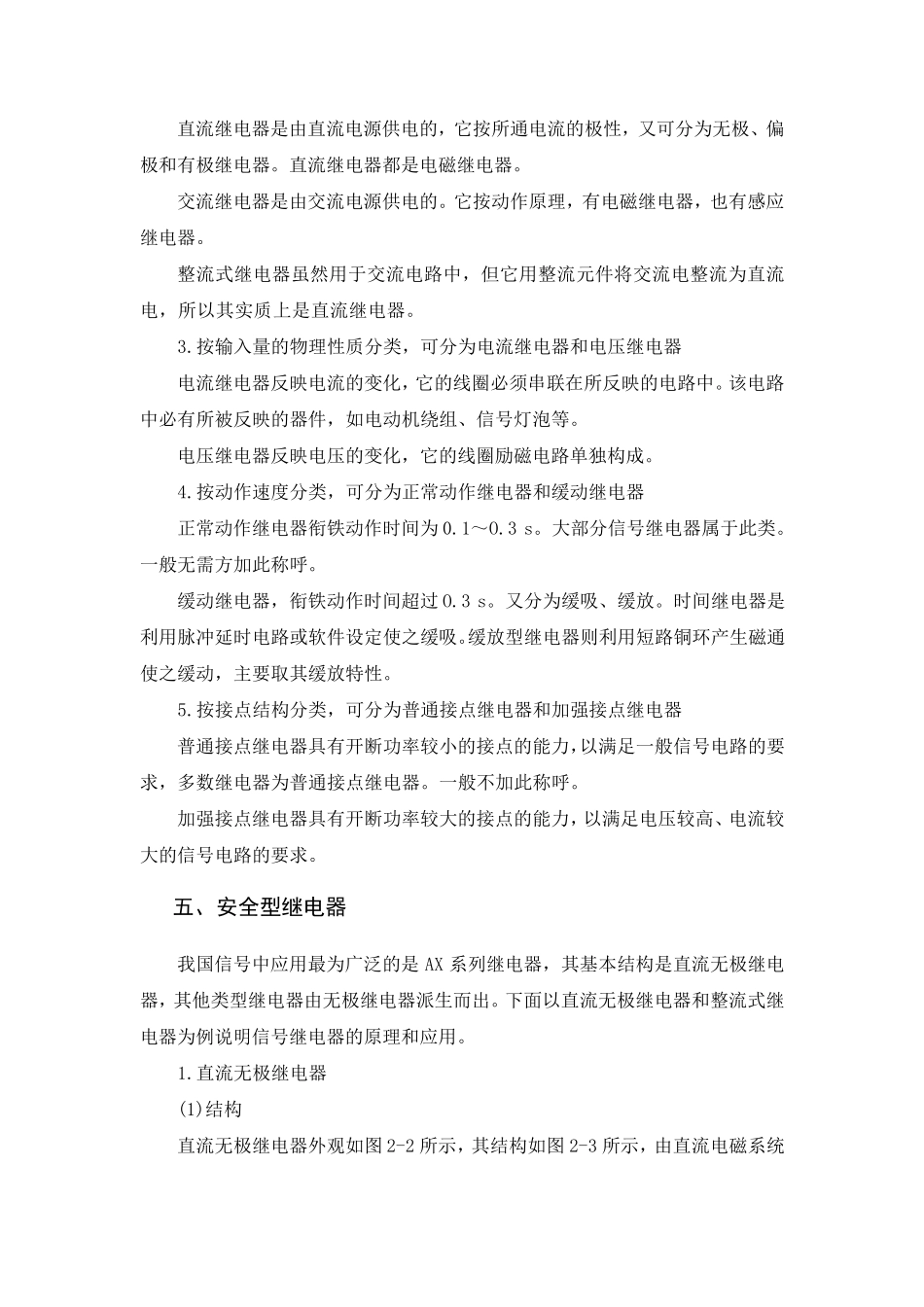

城市轨道交通信号基础设备 第一节 继 电 器 一、继电器原理 继电器是一种电磁开关，是实现自动控制和远程控制的重要设备。根据电磁原理随着衔铁的动作，动接点与静接点接通或断开，从而实现对其他设备的控制。 继电器类型很多，但均由电磁系统和接点系统两部分组成。电磁系统主要包括线圈、铁芯、衔铁等，接点系统由动接点和静接点组成。 最简单的电磁继电器如图 2-1 所示。它就是一个带接点的电磁铁，其动作原理也与电磁铁相似。当给线圈中通以一定数值的电流后，在衔铁和铁心之间就产生一定数量的磁通，该磁通经铁心、衔铁、轭铁和气隙形成一个闭合磁路，铁心对衔铁就产生了吸引力。吸引力的大小取决于所通电流的轭铁大小。当电流增大到一定值时，吸引力增大到能克服衔铁向铁心运动的阻力时 (主要是衔铁自重)，衔铁就被吸向铁心；当线圈中没有电流时，衔铁由于重力作用被释放。由衔铁带动的动接点(随衔铁一起动作的接点)也随之动作，与动合接点(前接点，以下称前接点)接通。此状态称为继电器励磁吸起(以下简称吸起)。可见，继电器具有开关特性，可利用它的接点通、断电路，构成各种控制和表示电路。如图 2-1的信号点灯电路，前接点接通时点亮绿灯，后接点接通时点亮红灯。 图 2-1 电磁继电器的基本原理 二、继电器的作用 继电器具有继电特性，能以极小的电信号来控制执行电路中相当大功率的对象，能控制数个对象和数个回路，能控制远距离的对象。由于继电器的这种性能，给自动控制和远程控制创造了便利的条件，所以，它广泛应用于国民经济各部门的生产过程控制和国防系统的自动化和远动化之中，也广泛应用于铁路信号的各个方面。 故障一安全原则是铁路信号设备必须遵循的原则，当系统任何部分发生故障时，应确保系统的输出处于安全状态。随着电子技术的迅速发展，电子器件尤其是计算机以其速度快、体积小、容量大、功能强等技术优势，在相当大程度上逐渐取代继电器，构成自动控制和远程控制系统，使技术水准大大提高。但与电子器件相比，继电器仍存在一定优势，尤其是具有故障一安全性能，因此不仅现在，而且在未来一定时期内，继电器在铁路信号领域仍将起着重 要 作 用例 如 在计算机联 锁 设备中，尽 管 以计算机为 核 心 ，但还 采 用继电器电路作 为 系统主 机与信机、轨 道 电路、转 辙 机的接 口 电路。 三、对继电器的技术要求 信号继电器作 为 信号系统中的主 要 (或 重 要 )器件，它...
