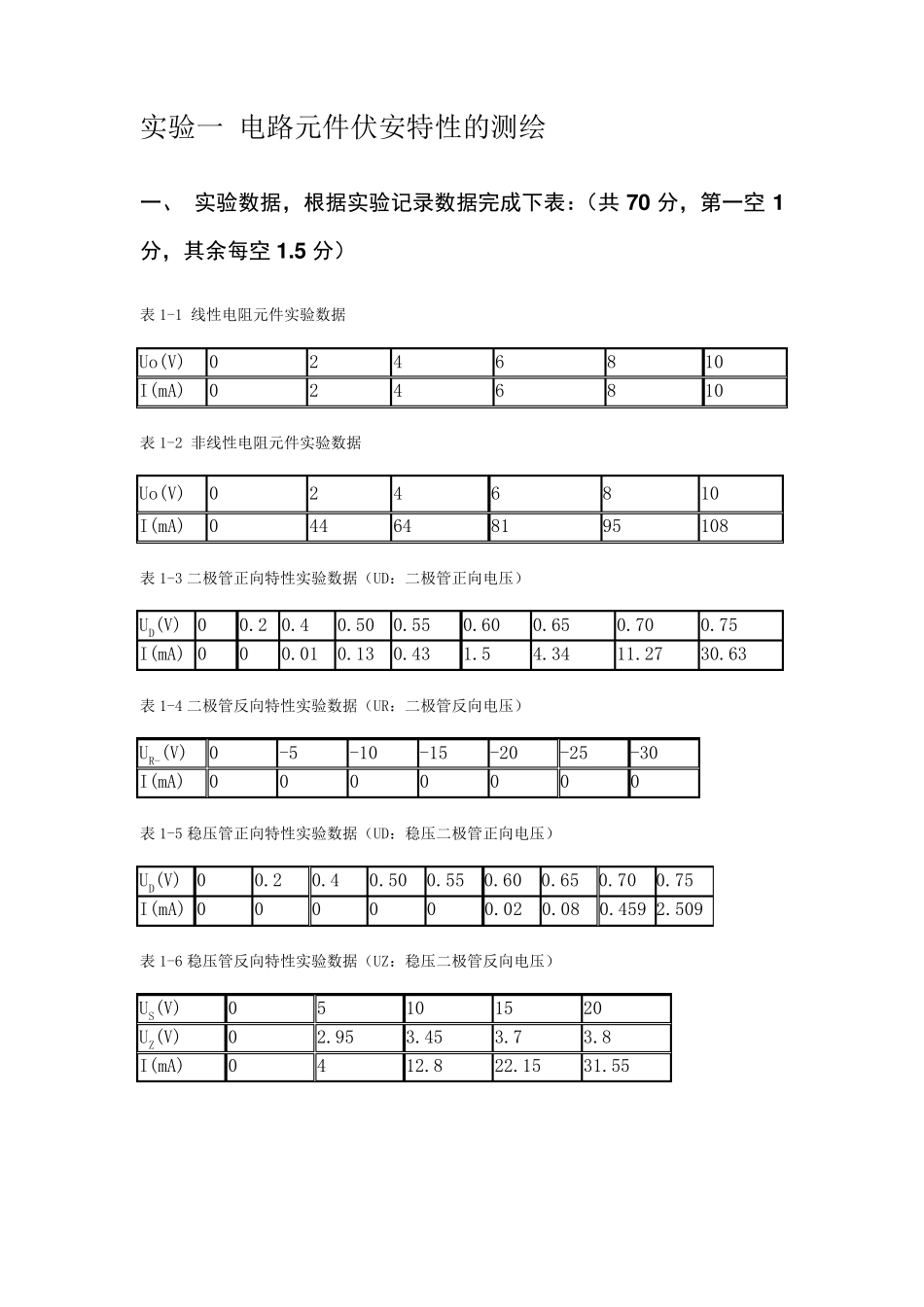

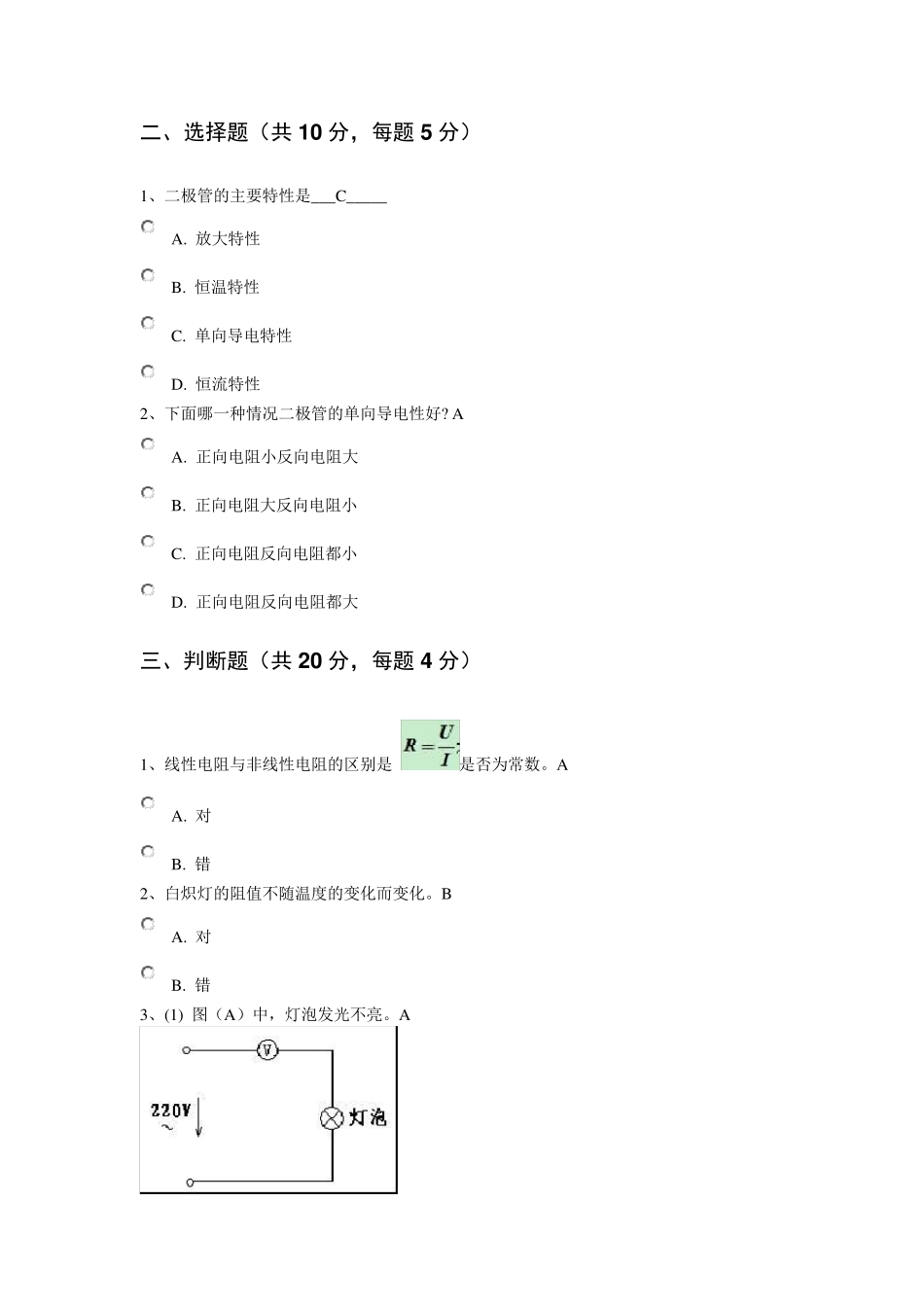

实验一 电路元件伏安特性的测绘 一、 实验数据，根据实验记录数据完成下表：（共 7 0 分，第一空 1分，其余每空 1 .5 分） 表 1-1 线性电阻元件实验数据 Uo(V) 0 2 4 6 8 10 I(mA) 0 2 4 6 8 10 表 1-2 非线性电阻元件实验数据 Uo(V) 0 2 4 6 8 10 I(mA) 0 44 64 81 95 108 表 1-3 二极管正向特性实验数据（UD：二极管正向电压） UD(V) 0 0.2 0.4 0.50 0.55 0.60 0.65 0.70 0.75 I(mA) 0 0 0.01 0.13 0.43 1.5 4.34 11.27 30.63 表 1-4 二极管反向特性实验数据（UR：二极管反向电压） UR-(V) 0 -5 -10 -15 -20 -25 -30 I(mA) 0 0 0 0 0 0 0 表 1-5 稳压管正向特性实验数据（UD：稳压二极管正向电压） UD(V) 0 0.2 0.4 0.50 0.55 0.60 0.65 0.70 0.75 I(mA) 0 0 0 0 0 0.02 0.08 0.459 2.509 表 1-6 稳压管反向特性实验数据（UZ：稳压二极管反向电压） US(V) 0 5 10 15 20 UZ(V) 0 2.95 3.45 3.7 3.8 I(mA) 0 4 12.8 22.15 31.55 二、选择题（共 1 0 分，每题 5 分） 1、二极管的主要特性是___C_____ A. 放大特性 B. 恒温特性 C. 单向导电特性 D. 恒流特性 2、下面哪一种情况二极管的单向导电性好? A A. 正向电阻小反向电阻大 B. 正向电阻大反向电阻小 C. 正向电阻反向电阻都小 D. 正向电阻反向电阻都大 三、判断题（共 2 0 分，每题 4 分） 1、线性电阻与非线性电阻的区别是 是否为常数。A A. 对 B. 错 2、白炽灯的阻值不随温度的变化而变化。B A. 对 B. 错 3、(1) 图（A）中，灯泡发光不亮。A 图（A） A. 对 B. 错 (2) 图（B）中，灯泡发光亮。B 图（B） A. 对 B. 错 4、测量二极管和稳压管伏安特性曲线时，串联在电路中的电阻 R 的作用是限流作用。A A. 对 B. 错 实验二 叠加原理的验证 一、 实验数据（共60 分，每空1 分） 1、先接入330Ω，将数据记录在表 2-1 中。 2、将 R5（330Ω）换成二极管 1N4007，将数据记录在表 2-2 中。 表 2-1 接入330Ω 电阻电路实验数据表 测量项目 实验内容 Is(mA) Us(V) I1(mA) I2(mA) I3(mA) UAB(V) UCD(V) UAD(V) UDE(V) UFA(V) Is 单独作用 15 0 15 -4.158 10.842 4.185 1.372 5.529 7.605 7.65 Us 单独作用 0 12 0 6.521 6.521 -6.521 -2.152 3....
