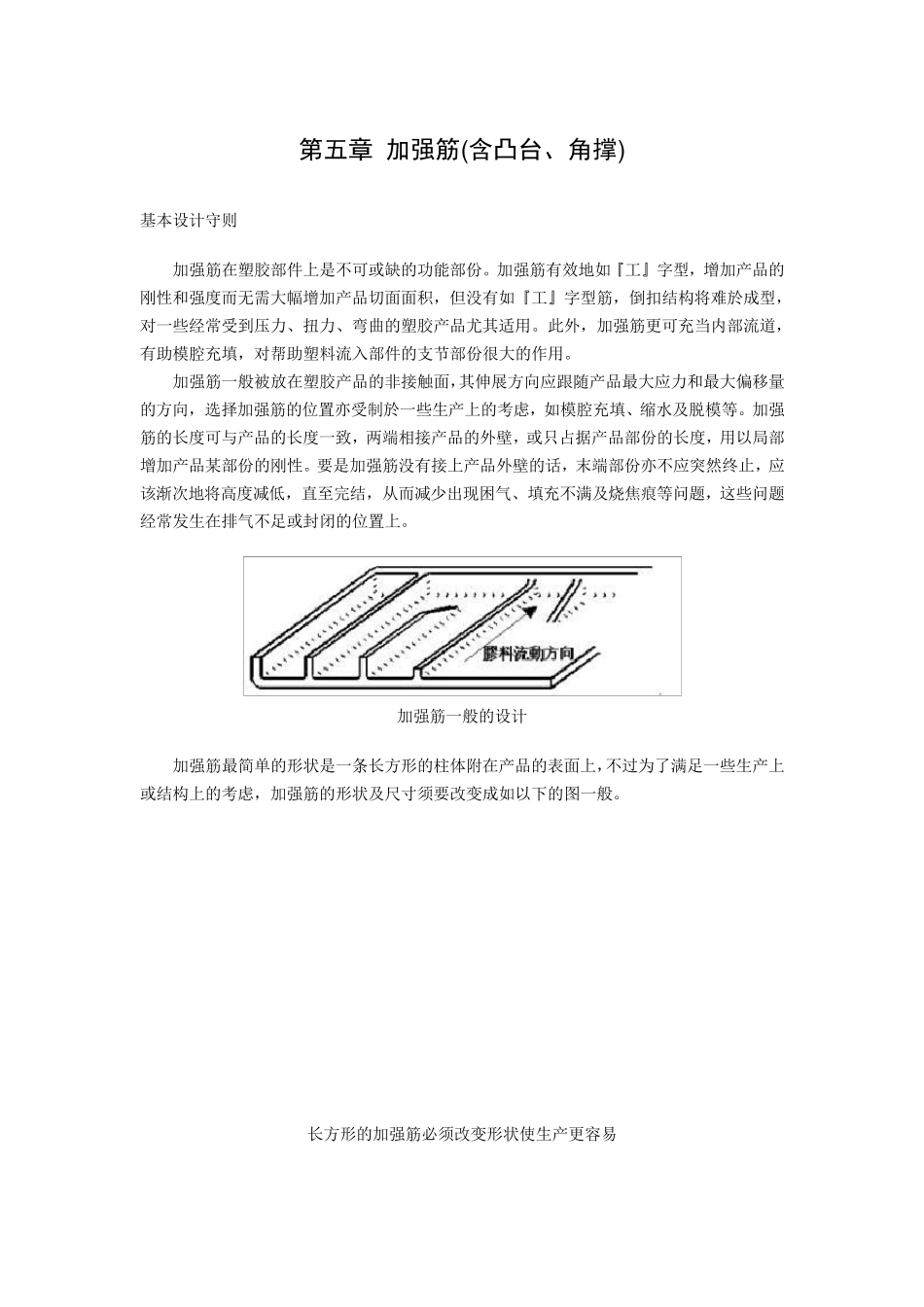

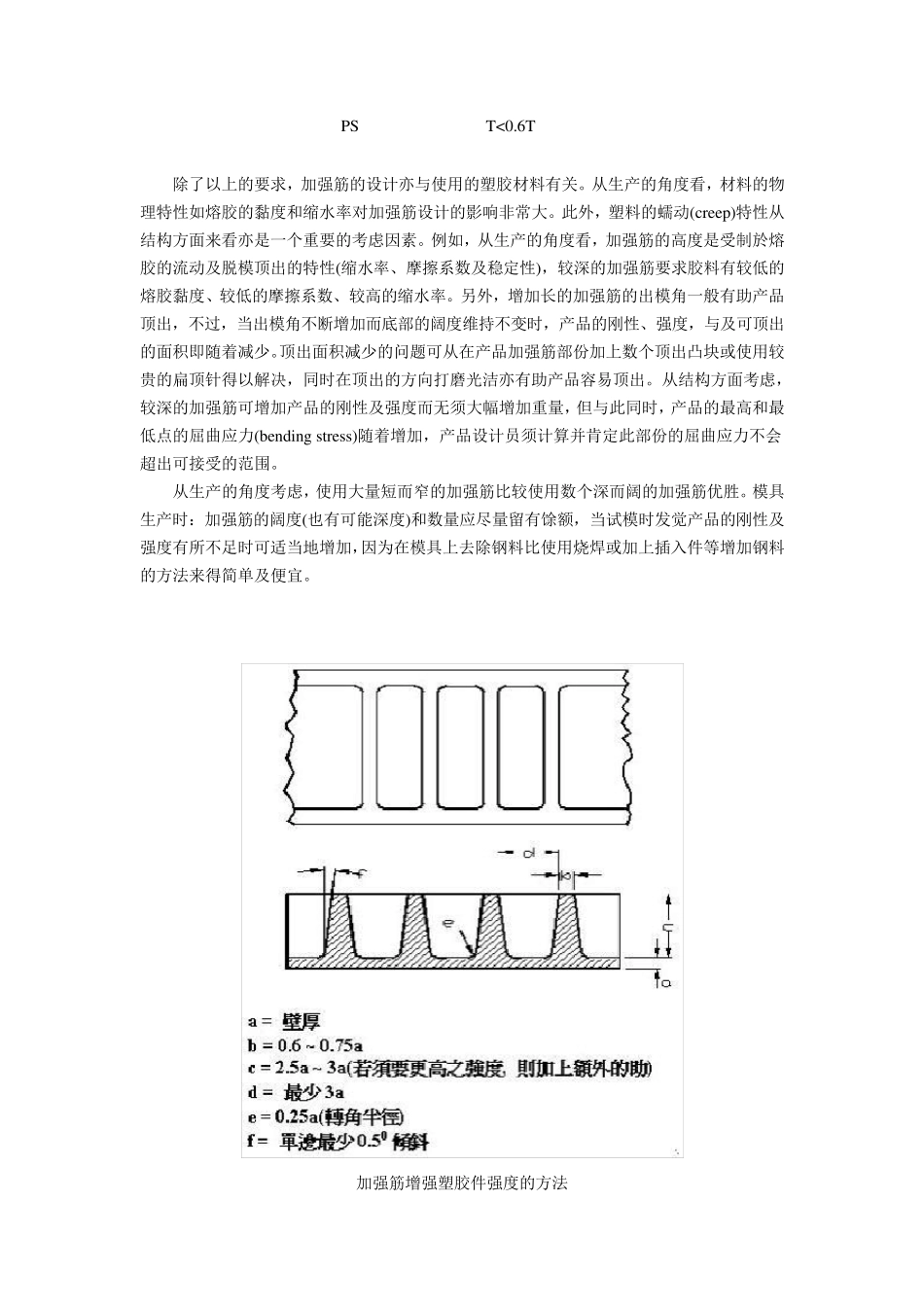

第五章 加强筋(含凸台、角撑) 基本设计守则 加强筋在塑胶部件上是不可或缺的功能部份。加强筋有效地如『工』字型,增加产品的刚性和强度而无需大幅增加产品切面面积,但没有如『工』字型筋,倒扣结构将难於成型,对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。此外,加强筋更可充当内部流道,有助模腔充填,对帮助塑料流入部件的支节部份很大的作用。 加强筋一般被放在塑胶产品的非接触面,其伸展方向应跟随产品最大应力和最大偏移量的方向,选择加强筋的位置亦受制於一些生产上的考虑,如模腔充填、缩水及脱模等。加强筋的长度可与产品的长度一致,两端相接产品的外壁,或只占据产品部份的长度,用以局部增加产品某部份的刚性。要是加强筋没有接上产品外壁的话,末端部份亦不应突然终止,应该渐次地将高度减低,直至完结,从而减少出现困 气 、填充不满 及烧 焦 痕 等问 题 ,这 些问 题经常发 生在排 气 不足 或封 闭 的位置上。 加强筋一般的设计 加强筋最简 单 的形 状 是一条 长方形 的柱 体 附 在产品的表 面上,不过 为 了 满 足 一些生产上或结构上的考虑,加强筋的形 状 及尺 寸 须 要改 变 成如以下 的图 一般。 长方形 的加强筋必 须 改 变 形 状 使 生产更容 易 加 强 筋 的 两 边 必 须 加 上 出 模 角 以 减 低 脱 模 顶 出 时 的 摩 擦 力 ,底 部 相 接 产 品 的 位 置 必 须 加上 圆 角 以 消 除 应 力 过 分 集 中 的 现 象 , 圆 角 的 设 计 亦 给 与 流 道 渐 变 的 形 状 使 模 腔 充 填 更 为 流畅 。 此 外 , 底 部 的 宽 度 须 较 相 连 外 壁 的 厚 度 为 小 , 产 品 厚 度 与 加 强 筋 尺 寸 的 关 系 图 a 说 明 这个 要 求 。 图 中 加 强 筋 尺 寸 的 设 计 虽 然 已 按 合 理 的 比 例 , 但 当 从 加 强 筋 底 部 与 外 壁 相 连 的 位 置作 一 圆 圈 R1 时 , 图 中 可 见 此 部 分 相 对 外 壁 的 厚 度 增 加 大 约 50%因 此 , 此 部 份 出 现 缩 水 纹 的机 会 相 当 大 。 如 果 将 加 强 筋 底 部 的 宽 度 相 对 产 品 厚 度 减 少 一 半 (产 品 厚 度 与 加 强 筋 尺 寸 的 关系 图 b), ...
