塑料模具技术要求VIP免费

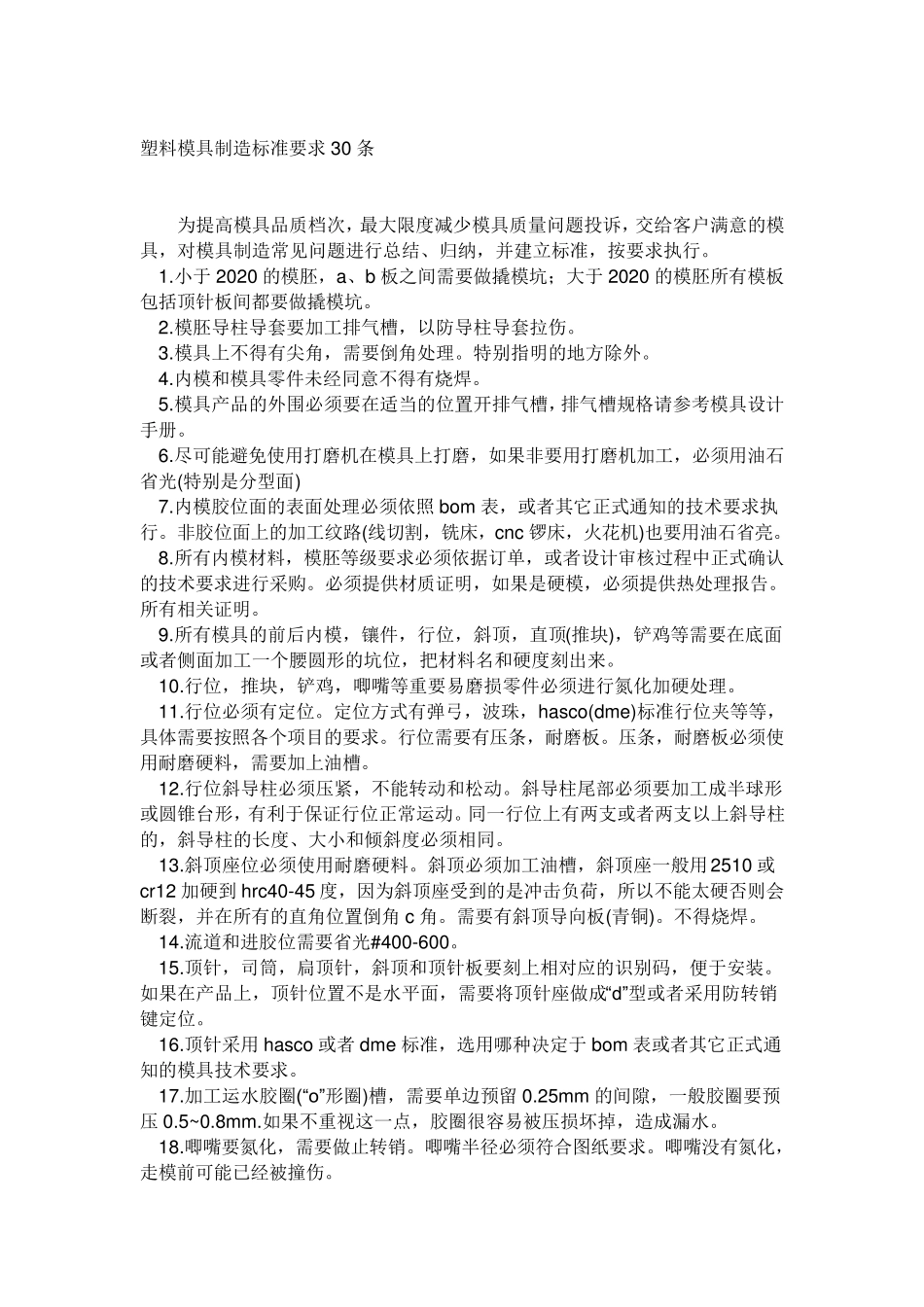

塑料模具制造标准要求30 条 为提高模具品质档次，最大限度减少模具质量问题投诉，交给客户满意的模具，对模具制造常见问题进行总结、归纳，并建立标准，按要求执行。 1.小于 2020 的模胚，a、b 板之间需要做撬模坑；大于 2020 的模胚所有模板包括顶针板间都要做撬模坑。 2.模胚导柱导套要加工排气槽，以防导柱导套拉伤。 3.模具上不得有尖角，需要倒角处理。特别指明的地方除外。 4.内模和模具零件未经同意不得有烧焊。 5.模具产品的外围必须要在适当的位置开排气槽，排气槽规格请参考模具设计手册。 6.尽可能避免使用打磨机在模具上打磨，如果非要用打磨机加工，必须用油石省光(特别是分型面) 7.内模胶位面的表面处理必须依照 bom 表，或者其它正式通知的技术要求执行。非胶位面上的加工纹路(线切割，铣床，cnc 锣床，火花机)也要用油石省亮。 8.所有内模材料，模胚等级要求必须依据订单，或者设计审核过程中正式确认的技术要求进行采购。必须提供材质证明，如果是硬模，必须提供热处理报告。所有相关证明。 9.所有模具的前后内模，镶件，行位，斜顶，直顶(推块)，铲鸡等需要在底面或者侧面加工一个腰圆形的坑位，把材料名和硬度刻出来。 10.行位，推块，铲鸡，唧嘴等重要易磨损零件必须进行氮化加硬处理。 11.行位必须有定位。定位方式有弹弓，波珠，hasco(dme)标准行位夹等等，具体需要按照各个项目的要求。行位需要有压条，耐磨板。压条，耐磨板必须使用耐磨硬料，需要加上油槽。 12.行位斜导柱必须压紧，不能转动和松动。斜导柱尾部必须要加工成半球形或圆锥台形，有利于保证行位正常运动。同一行位上有两支或者两支以上斜导柱的，斜导柱的长度、大小和倾斜度必须相同。 13.斜顶座位必须使用耐磨硬料。斜顶必须加工油槽，斜顶座一般用2510 或cr12 加硬到 hrc40-45 度，因为斜顶座受到的是冲击负荷，所以不能太硬否则会断裂，并在所有的直角位置倒角 c 角。需要有斜顶导向板(青铜)。不得烧焊。 14.流道和进胶位需要省光#400-600。 15.顶针，司筒，扃顶针，斜顶和顶针板要刻上相对应的识别码，便于安装。如果在产品上，顶针位置不是水平面，需要将顶针座做成“d”型或者采用防转销键定位。 16.顶针采用 hasco 或者 dme 标准，选用哪种决定于 bom 表或者其它正式通知的模具技术要求。 17.加工运水胶圈(“o”形圈)槽，需要单边预留 0.25mm 的间隙，一般胶圈要预压 0.5~0.8mm.如果不重视这一点，胶圈很...
