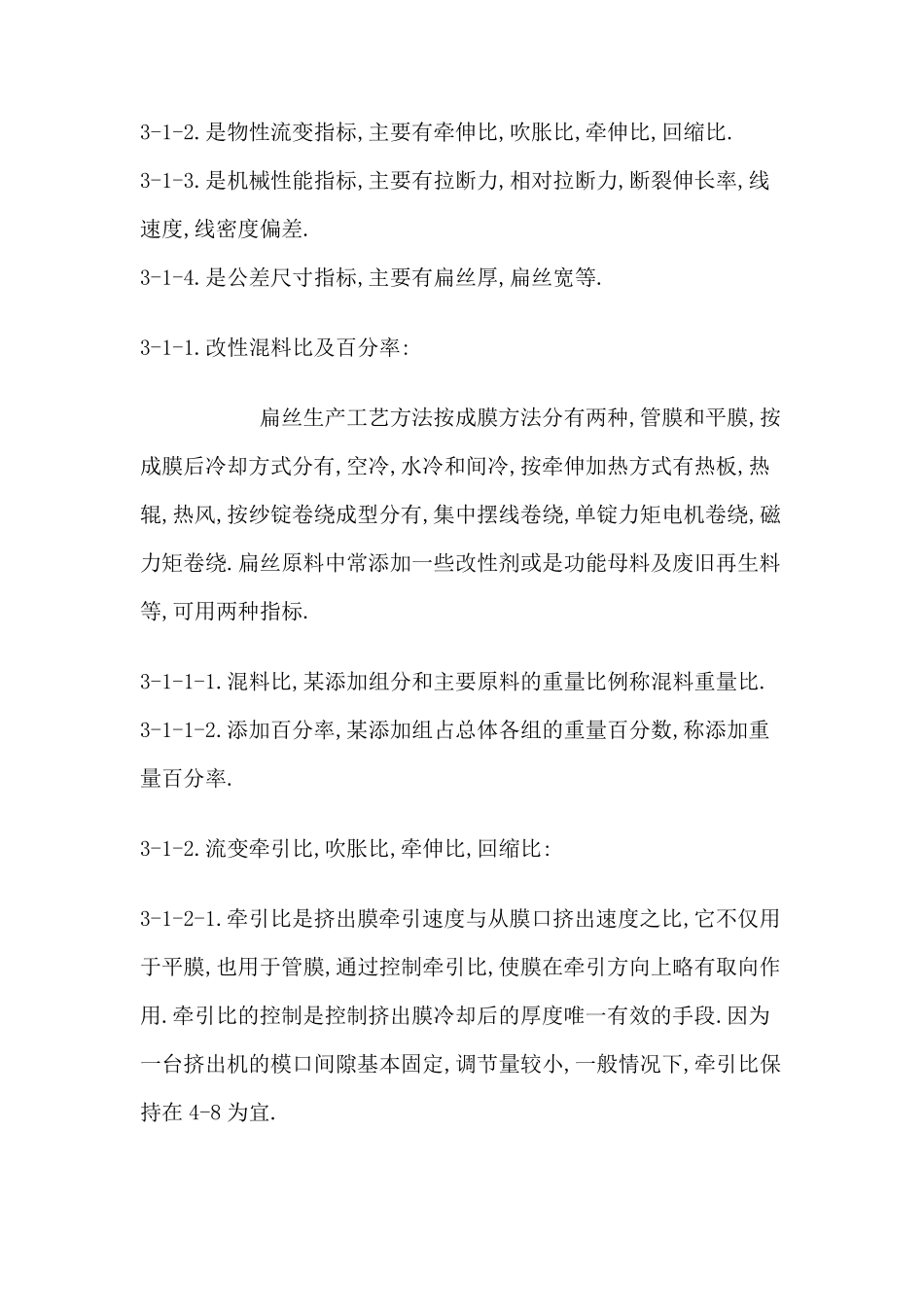

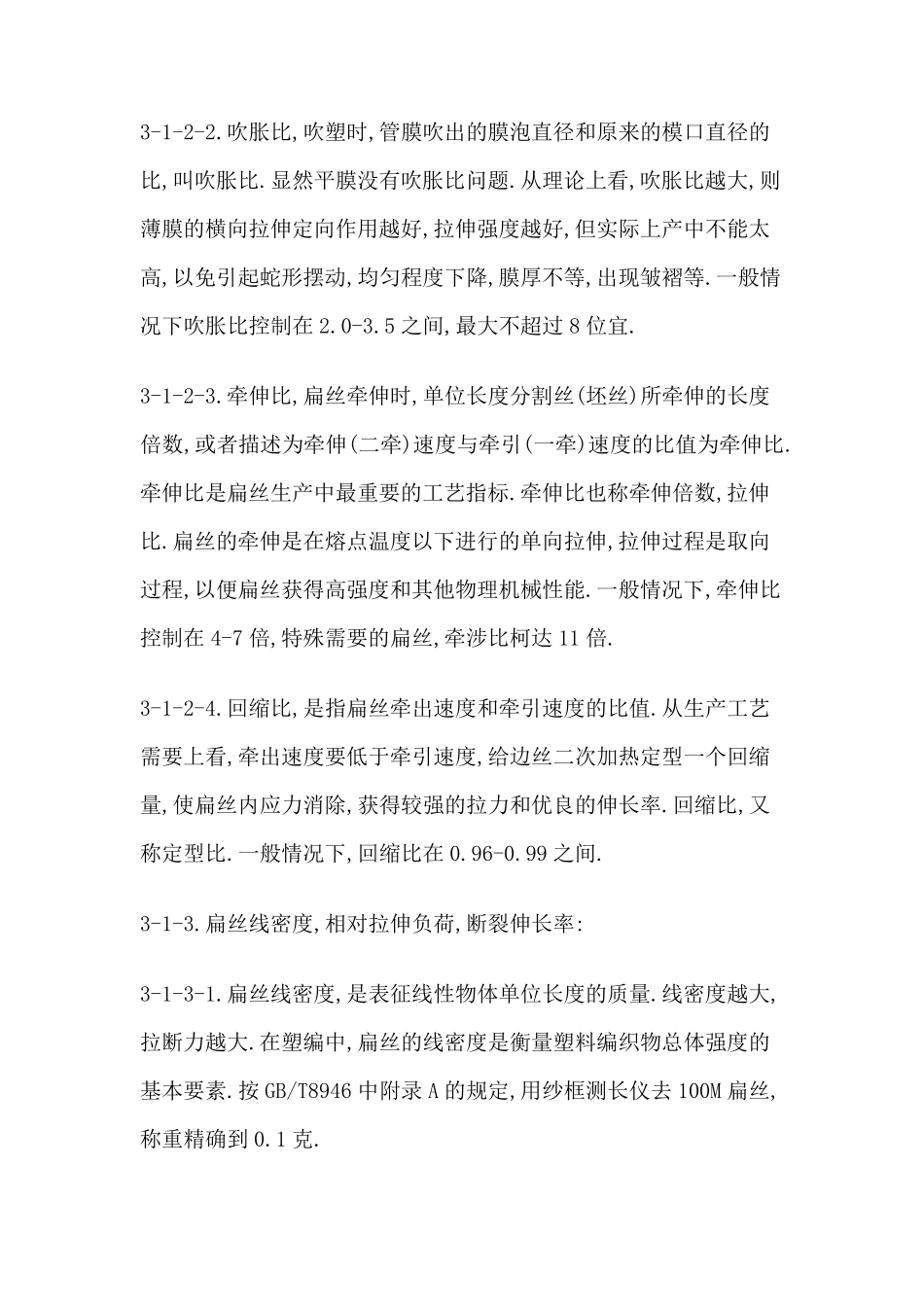

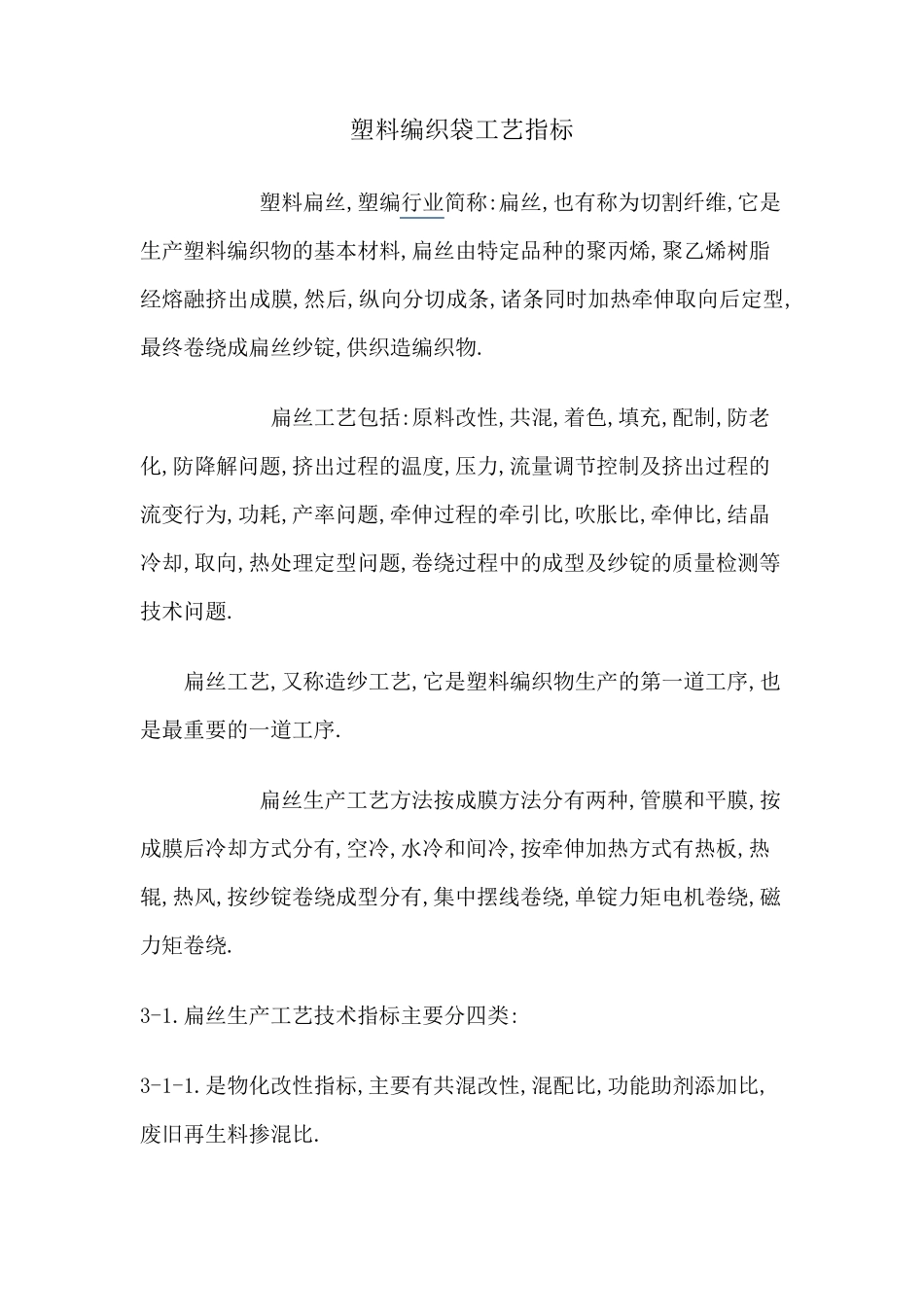

塑料编织袋工艺指标 塑料扁丝,塑编行业简称:扁丝,也有称为切割纤维,它是生产塑料编织物的基本材料,扁丝由特定品种的聚丙烯,聚乙烯树脂经熔融挤出成膜,然后,纵向分切成条,诸条同时加热牵伸取向后定型,最终卷绕成扁丝纱锭,供织造编织物. 扁丝工艺包括:原料改性,共混,着色,填充,配制,防老化,防降解问题,挤出过程的温度,压力,流量调节控制及挤出过程的流变行为,功耗,产率问题,牵伸过程的牵引比,吹胀比,牵伸比,结晶冷却,取向,热处理定型问题,卷绕过程中的成型及纱锭的质量检测等技术问题. 扁丝工艺,又称造纱工艺,它是塑料编织物生产的第一道工序,也是最重要的一道工序. 扁丝生产工艺方法按成膜方法分有两种,管膜和平膜,按成膜后冷却方式分有,空冷,水冷和间冷,按牵伸加热方式有热板,热辊,热风,按纱锭卷绕成型分有,集中摆线卷绕,单锭力矩电机卷绕,磁力矩卷绕. 3-1.扁丝生产工艺技术指标主要分四类: 3-1-1.是物化改性指标,主要有共混改性,混配比,功能助剂添 加比,废 旧 再 生料掺 混比. 3-1-2.是物性流变指标,主要有牵伸比,吹胀比,牵伸比,回缩比. 3-1-3.是机械性能指标,主要有拉断力,相对拉断力,断裂伸长率,线速度,线密度偏差. 3-1-4.是公差尺寸指标,主要有扁丝厚,扁丝宽等. 3-1-1.改性混料比及百分率: 扁丝生产工艺方法按成膜方法分有两种,管膜和平膜,按成膜后冷却方式分有,空冷,水冷和间冷,按牵伸加热方式有热板,热辊,热风,按纱锭卷绕成型分有,集中摆线卷绕,单锭力矩电机卷绕,磁力矩卷绕.扁丝原料中常添加一些改性剂或是功能母料及废旧再生料等,可用两种指标. 3-1-1-1.混料比,某添加组分和主要原料的重量比例称混料重量比. 3-1-1-2.添加百分率,某添加组占总体各组的重量百分数,称添加重量百分率. 3-1-2.流变牵引比,吹胀比,牵伸比,回缩比: 3-1-2-1.牵引比是挤出膜牵引速度与从膜口挤出速度之比,它不仅用于平膜,也用于管膜,通过控制牵引比,使膜在牵引方向上略有取向作用.牵引比的控制是控制挤出膜冷却后的厚度唯一有效的手段.因为一台挤出机的模口间隙基本固定,调节量较小,一般情况下,牵引比保持在 4-8 为宜. 3-1-2-2.吹胀比,吹塑时,管膜吹出的膜泡直径和原来的模口直径的比,叫吹胀比.显然平膜没有吹胀比问题.从理论上看,吹胀比越大,则薄膜的横向拉伸定向作用越好,拉伸强度越好,但实际上产中不能太高,以免引起蛇形摆动,均匀程度下降,膜厚不等,出现皱褶等.一般情况下吹胀比控制在 2.0-3.5 之间,最大不超过 8 位宜. 3-1-2-3.牵伸...
