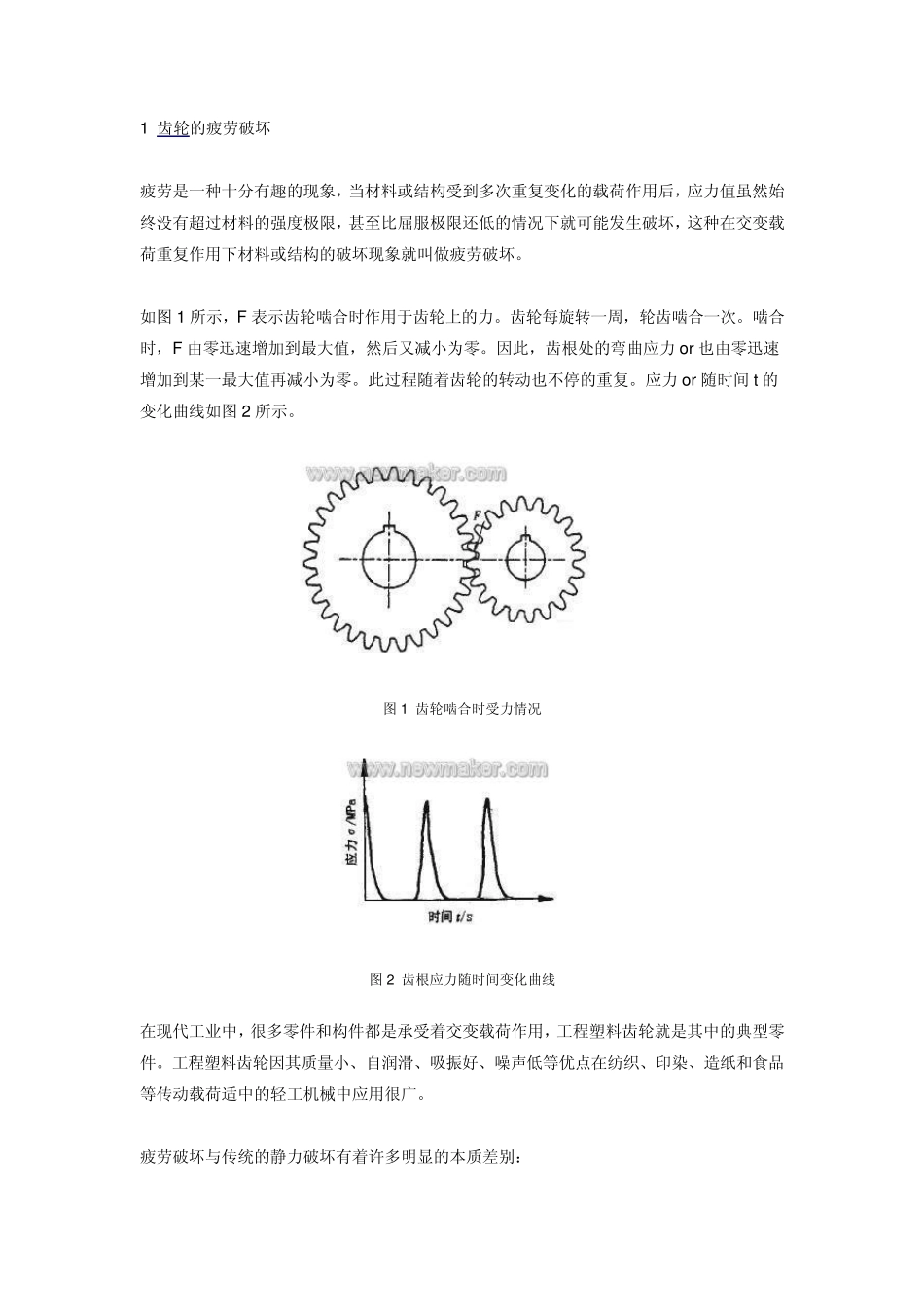

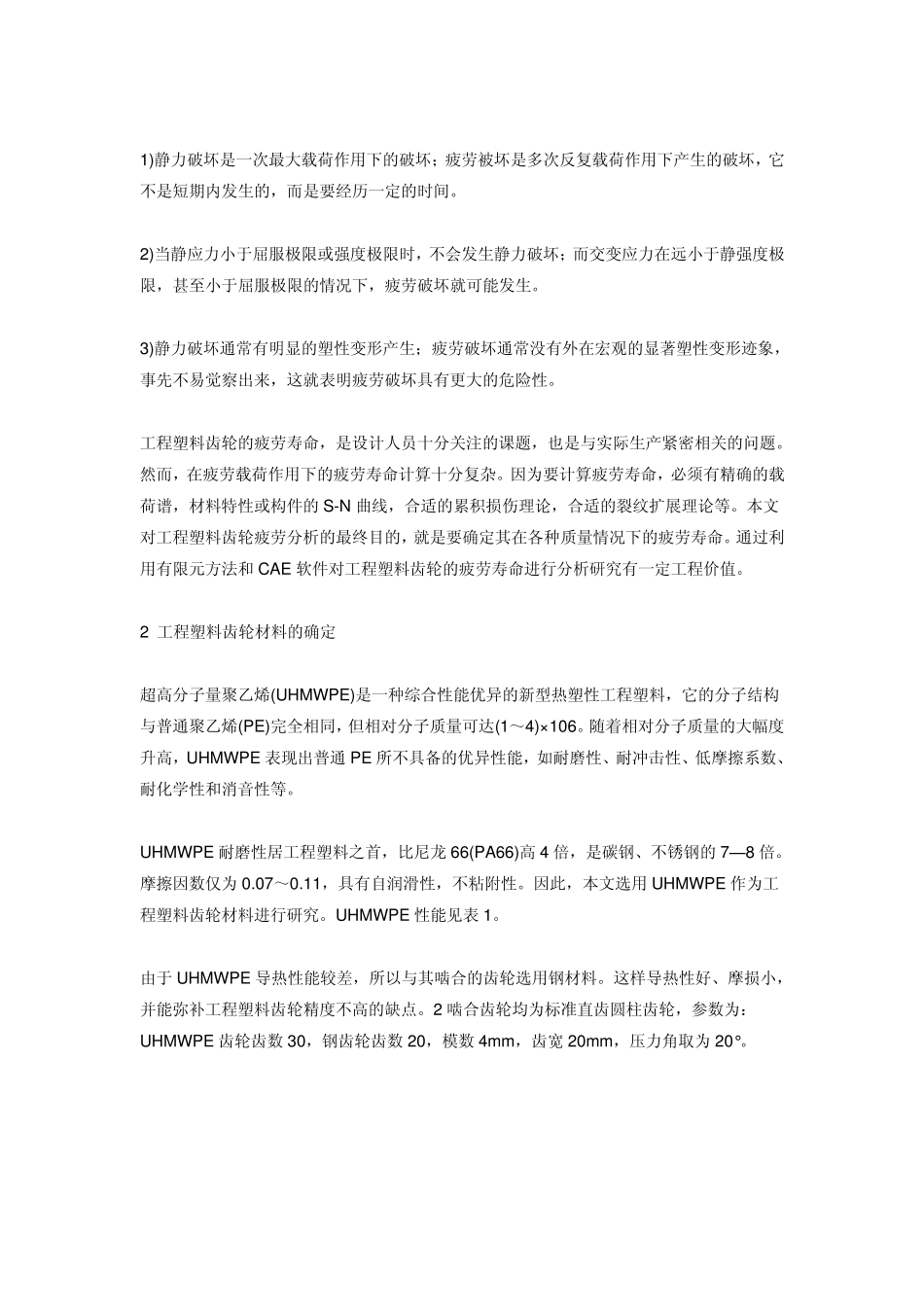

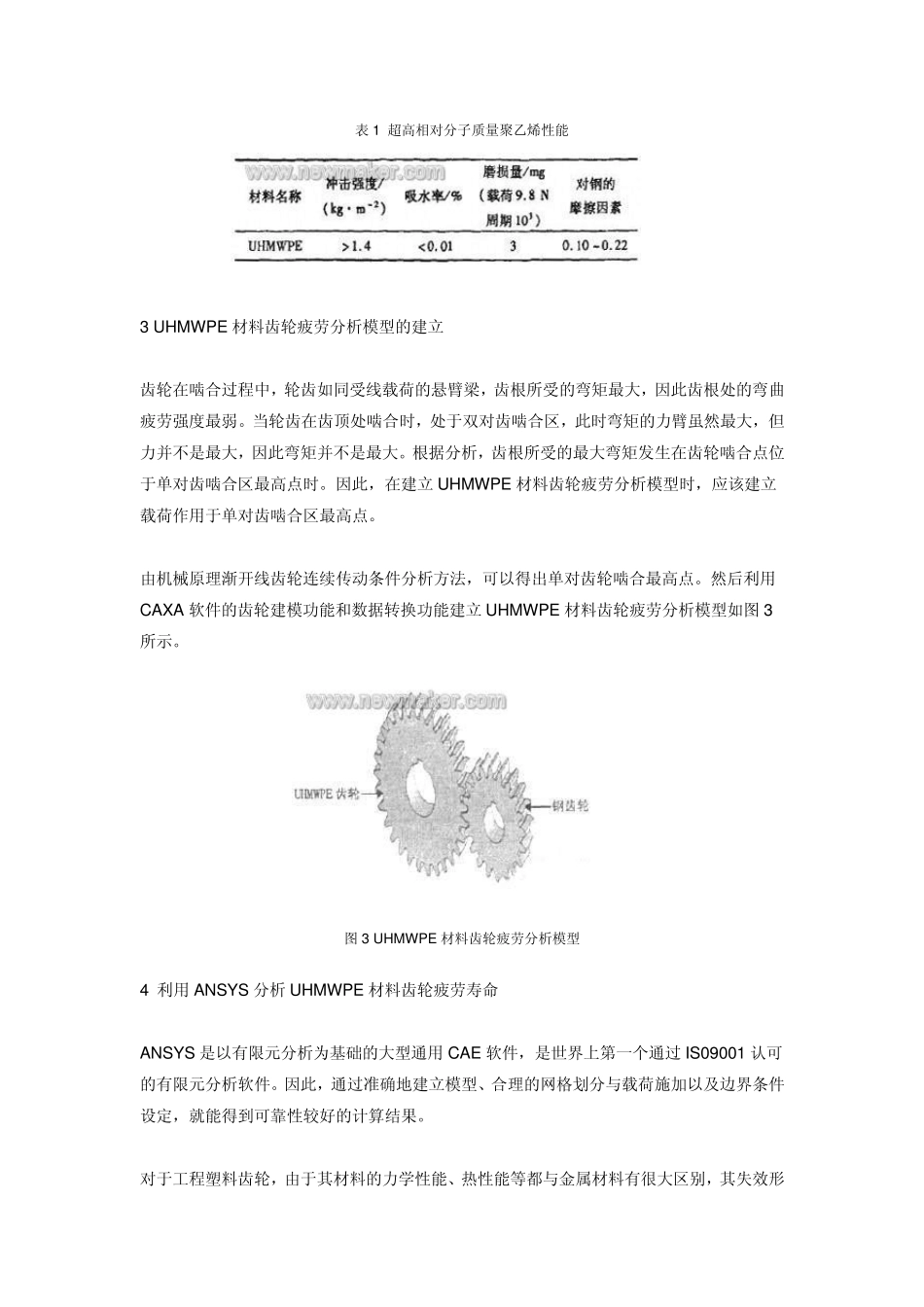

1 齿轮的疲劳破坏 疲劳是一种十分有趣的现象，当材料或结构受到多次重复变化的载荷作用后，应力值虽然始终没有超过材料的强度极限，甚至比屈服极限还低的情况下就可能发生破坏，这种在交变载荷重复作用下材料或结构的破坏现象就叫做疲劳破坏。 如图 1 所示，F 表示齿轮啮合时作用于齿轮上的力。齿轮每旋转一周，轮齿啮合一次。啮合时，F 由零迅速增加到最大值，然后又减小为零。因此，齿根处的弯曲应力 or 也由零迅速增加到某一最大值再减小为零。此过程随着齿轮的转动也不停的重复。应力 or 随时间 t 的变化曲线如图 2 所示。 图 1 齿轮啮合时受力情况 图 2 齿根应力随时间变化曲线 在现代工业中，很多零件和构件都是承受着交变载荷作用，工程塑料齿轮就是其中的典型零件。工程塑料齿轮因其质量小、自润滑、吸振好、噪声低等优点在纺织、印染、造纸和食品等传动载荷适中的轻工机械中应用很广。 疲劳破坏与传统的静力破坏有着许多明显的本质差别： 1)静力破坏是一次最大载荷作用下的破坏；疲劳被坏是多次反复载荷作用下产生的破坏，它不是短期内发生的，而是要经历一定的时间。 2)当静应力小于屈服极限或强度极限时，不会发生静力破坏；而交变应力在远小于静强度极限，甚至小于屈服极限的情况下，疲劳破坏就可能发生。 3)静力破坏通常有明显的塑性变形产生；疲劳破坏通常没有外在宏观的显著塑性变形迹象，事先不易觉察出来，这就表明疲劳破坏具有更大的危险性。 工程塑料齿轮的疲劳寿命，是设计人员十分关注的课题，也是与实际生产紧密相关的问题。然而，在疲劳载荷作用下的疲劳寿命计算十分复杂。因为要计算疲劳寿命，必须有精确的载荷谱，材料特性或构件的 S-N 曲线，合适的累积损伤理论，合适的裂纹扩展理论等。本文对工程塑料齿轮疲劳分析的最终目的，就是要确定其在各种质量情况下的疲劳寿命。通过利用有限元方法和CAE 软件对工程塑料齿轮的疲劳寿命进行分析研究有一定工程价值。 2 工程塑料齿轮材料的确定 超高分子量聚乙烯(UHMWPE)是一种综合性能优异的新型热塑性工程塑料，它的分子结构与普通聚乙烯(PE)完全相同，但相对分子质量可达(1～4)×106。随着相对分子质量的大幅度升高，UHMWPE 表现出普通 PE 所不具备的优异性能，如耐磨性、耐冲击性、低摩擦系数、耐化学性和消音性等。 UHMWPE 耐磨性居工程塑料之首，比尼龙 66(PA66)高4 倍，是碳钢、不锈钢的 7—8 倍。摩擦因数仅为 0.07～0.11，具...
