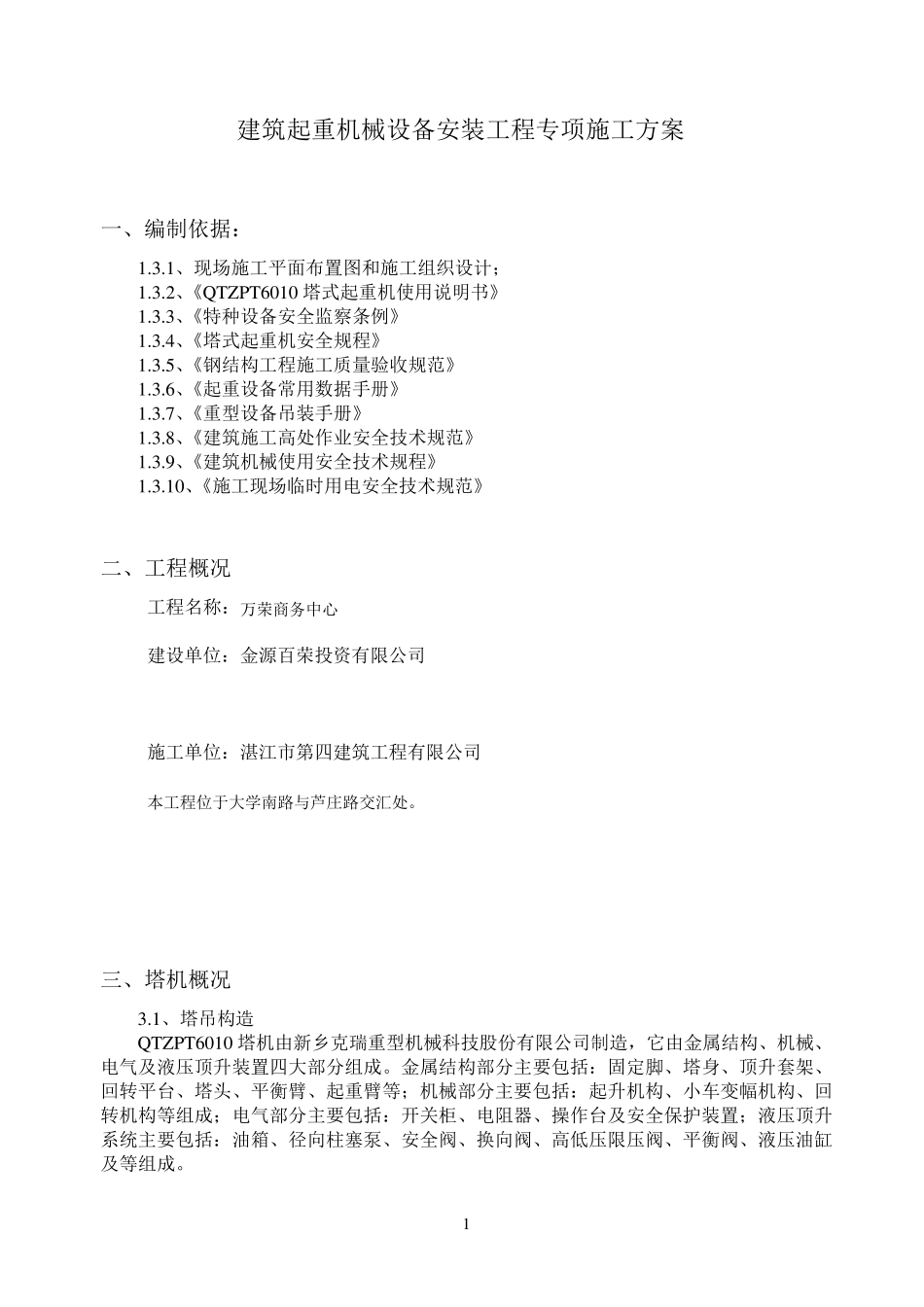

1 建筑起重机械设备安装工程专项施工方案 一、编制依据： 1.3.1、现场施工平面布置图和施工组织设计； 1.3.2、《QTZPT6010 塔式起重机使用说明书》 1.3.3、《特种设备安全监察条例》 1.3.4、《塔式起重机安全规程》 1.3.5、《钢结构工程施工质量验收规范》 1.3.6、《起重设备常用数据手册》 1.3.7、《重型设备吊装手册》 1.3.8、《建筑施工高处作业安全技术规范》 1.3.9、《建筑机械使用安全技术规程》 1.3.10、《施工现场临时用电安全技术规范》 二、工程概况 工程名称：万荣商务中心 建设单位：金源百荣投资有限公司 施工单位：湛江市第四建筑工程有限公司 本工程位于大学南路与芦庄路交汇处。 三、塔机概况 3.1、塔吊构造 QTZPT6010 塔机由新乡克瑞重型机械科技股份有限公司制造，它由金属结构、机械、电气及液压顶升装置四大部分组成。金属结构部分主要包括：固定脚、塔身、顶升套架、回转平台、塔头、平衡臂、起重臂等；机械部分主要包括：起升机构、小车变幅机构、回转机构等组成；电气部分主要包括：开关柜、电阻器、操作台及安全保护装置；液压顶升系统主要包括：油箱、径向柱塞泵、安全阀、换向阀、高低压限压阀、平衡阀、液压油缸及等组成。 2 3.2.1、QTZPT6010 塔吊起重性能表 幅度（m ） 2.5—13.36 16 18 20 22 24 26 28 起 重量(T) 二赔率 3 3 3 3 3 3 2.87 2.64 四赔率 6 4.94 4.34 3.87 3.48 3.15 2.87 2.64 幅度（m ） 30 32 34 36 38 40 42 44 46 起 重量(T) 二赔率 2.43 2.25 2.10 1.96 1.83 1.72 1.62 1.52 1.44 四赔率 幅度（m ） 48 50 52 54 56 58 60 起 重量（T） 二赔率 1.36 1.29 1.22 1.16 1.10 1.05 1.00 四赔率 四、施工项目组织机构及职责 4.1 施工项目部组织机构 根据施工合同或协议的要求、对塔机安装、运输、拆卸全过程进行管理和监控，确保质 量 目 标 、 工 期 目 标 的 实 现 ， 确 定 如 下 组 织 机 构 ， 并 明 确 分 工 职 责 ： 安全员 施工工长 塔机安拆工塔机安拆班组 项目经理 现场配合人汽车吊司机 技术员 安装电工 起重指挥 3 项 目 部 组 织 机 构 图 （ 一 ） 2 .2 施 工 人 员 职 责 分 工 施 人 员 职 责分 工 职 务 姓 名 工 作 职 责 项 目 负 责 人 徐 浩 峰 负 责 整 个 项 目 实 施...
