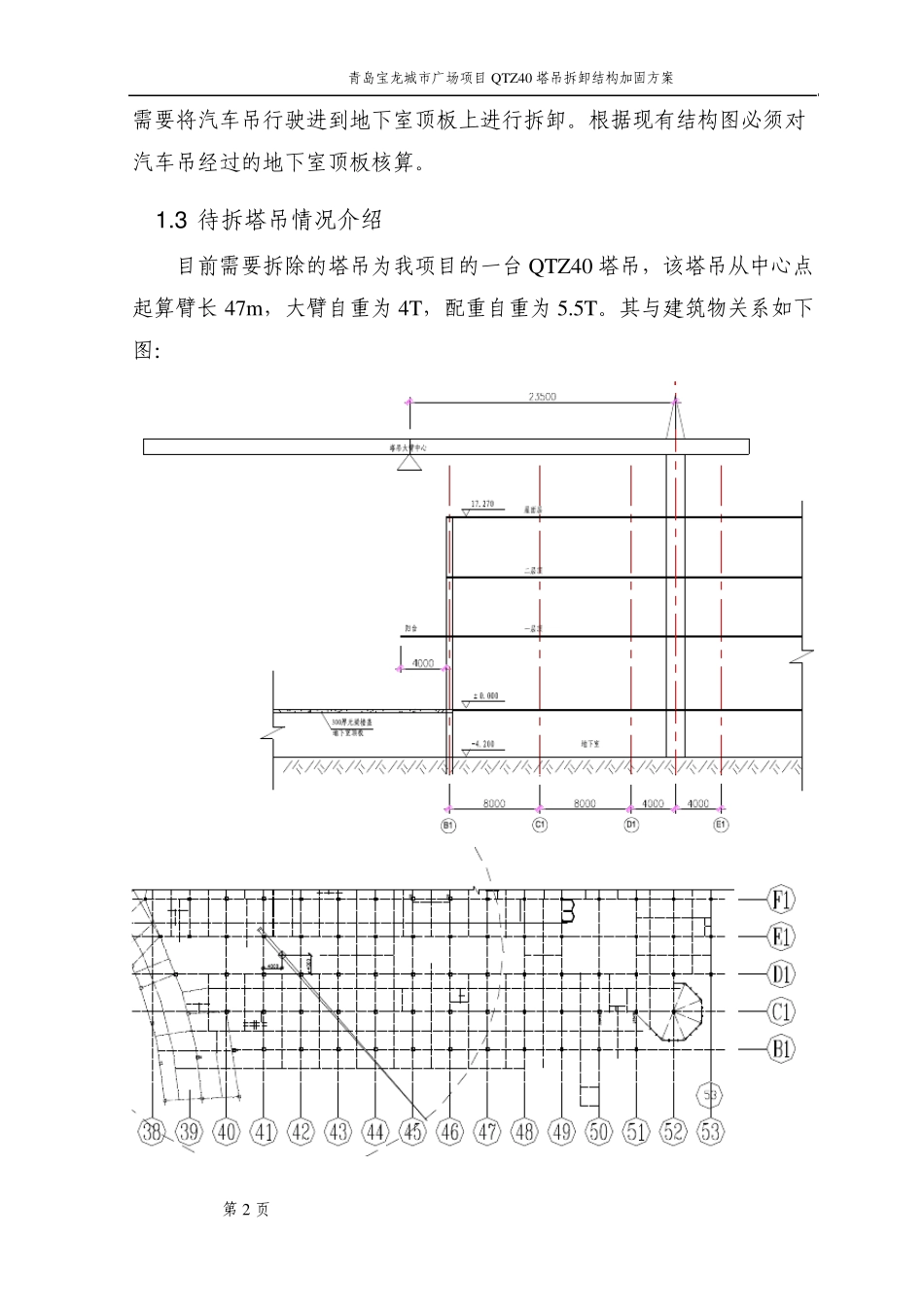

青岛宝龙城市广场项目QTZ40 塔吊拆卸结构加固方案 第1 页 1 工程概况 1 .1 工程建设概况 宝龙城市广场地处青岛市城阳区长城路与文阳路之间，占地面积约19 万平方米。由休闲游乐广场、大型超市、百货商场、建材城、餐饮娱乐城、酒店、公寓组成的大型综合商业城。总建筑面积约46 万平方米，地下 1 层，地上 3 层，单层建筑面积约10 万平米。 1 .2 塔吊布置情况说明 为了满足施工生产的需要，需要将一些塔吊布置于建筑物的内部，详下图： 由于本工程为三边工程，布置之初仅有一张建筑平面效果图，无结构图纸。现本工程结构基本封顶，个别坐落于建筑物内侧的塔吊拆除时青岛宝龙城市广场项目QTZ40 塔吊拆卸结构加固方案 第2 页 需要将汽车吊行驶进到地下室顶板上进行拆卸。根据现有结构图必须对汽车吊经过的地下室顶板核算。 1 .3 待拆塔吊情况介绍 目前需要拆除的塔吊为我项目的一台 QTZ40 塔吊，该塔吊从中心点起算臂长 47m ，大臂自重为 4T，配重自重为 5.5T。其与建筑物关系如下图： 青岛宝龙城市广场项目QTZ40 塔吊拆卸结构加固方案 第3 页 2 拆卸工艺 一、塔吊拆卸流程 1、将塔身拆至最低高度（约20m ）。 2、放下吊钩，拆下起重绳固定端，将起重绳收回卷筒。 3、收回起重跑车至首节臂架根部将其固定，拆下变幅绳固定端，收回卷筒。 4、汽车吊拆下前3 块砼平衡重，吊至货车。 5、拆除变幅机构电源。 6、汽车吊吊钩将起重臂固定，并将连接在起重臂上连接拉杆拆除，然后沿东西方向将起重臂放至屋面，拆解成9 部分（每部分约0.44 吨重），使用钢管滚至（QTZ80）塔吊所能起吊位置，吊至货车。 7、卸下其余砼平衡重，吊至货车。 8、拆除电源。 9、臂架尾部拴钢丝绳，用以控制其方向。 10、用起重吊索拴住臂架前后吊点，将其向上拉起15°左右角度。 11、拆下第1、2 节拉杆之间的销轴，将拉杆放置在臂架上固定。 12、放平臂架，拆下根部销轴，将臂架放至货车。 二、拆卸行车路线 通过和塔吊租赁公司技术人员商议，行车路线如下： 青岛宝龙城市广场项目QTZ40 塔吊拆卸结构加固方案 第4 页 3 受力面分析 3 .1 汽车吊主要技术性能 本工程使用徐工QY25A 汽车吊进行塔吊拆卸，其各种数据如下表： 轴距 前轮距 后轮距 支腿跨距 4.33m /1.35m 2.09m 1.865m 5.07m /5.4m 长 宽 高 整车自重 12.25m 2.5m 3.5m 28T 3 .2 计算思路 3.2.1 计算假设前提 一、汽车吊...
