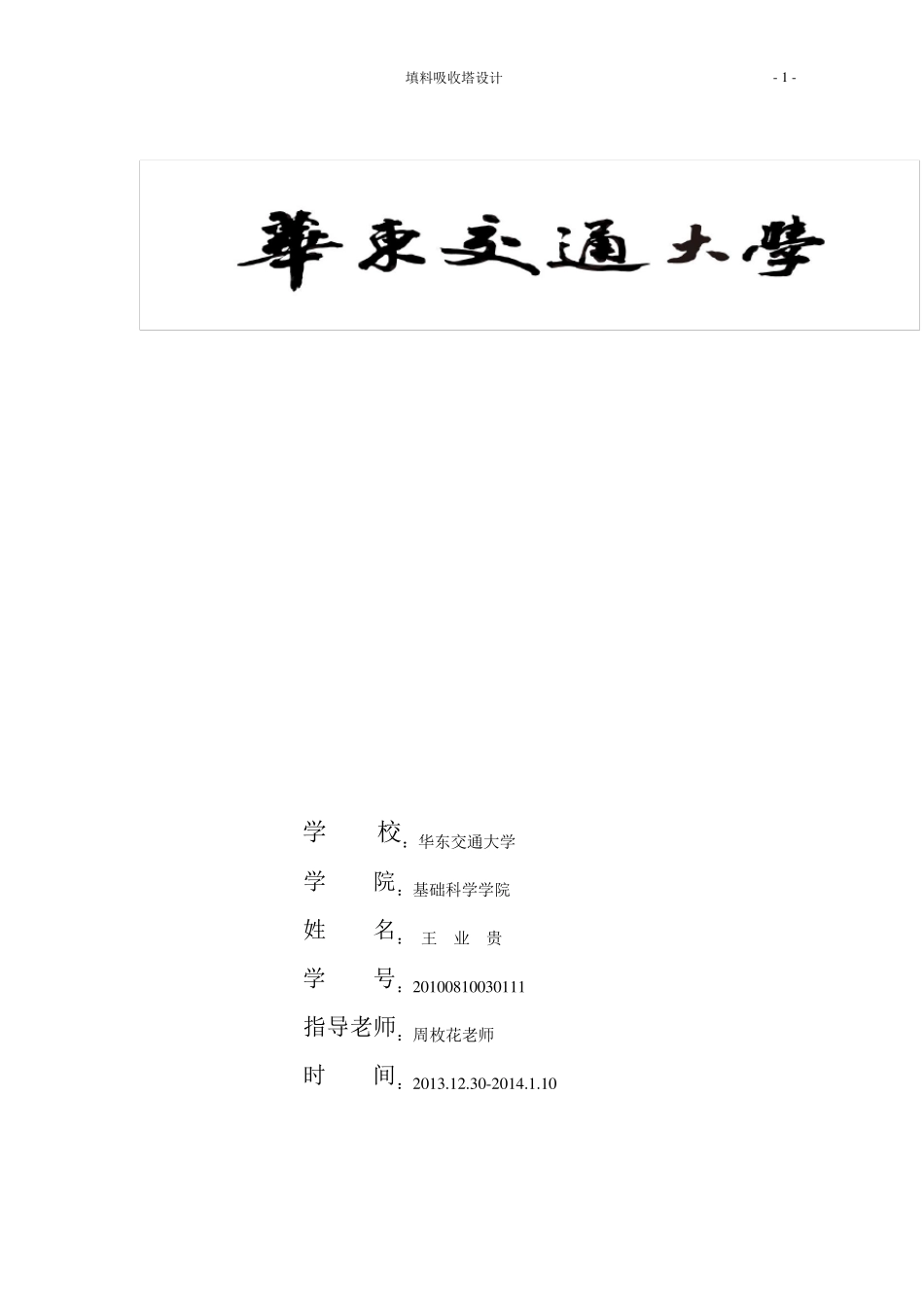

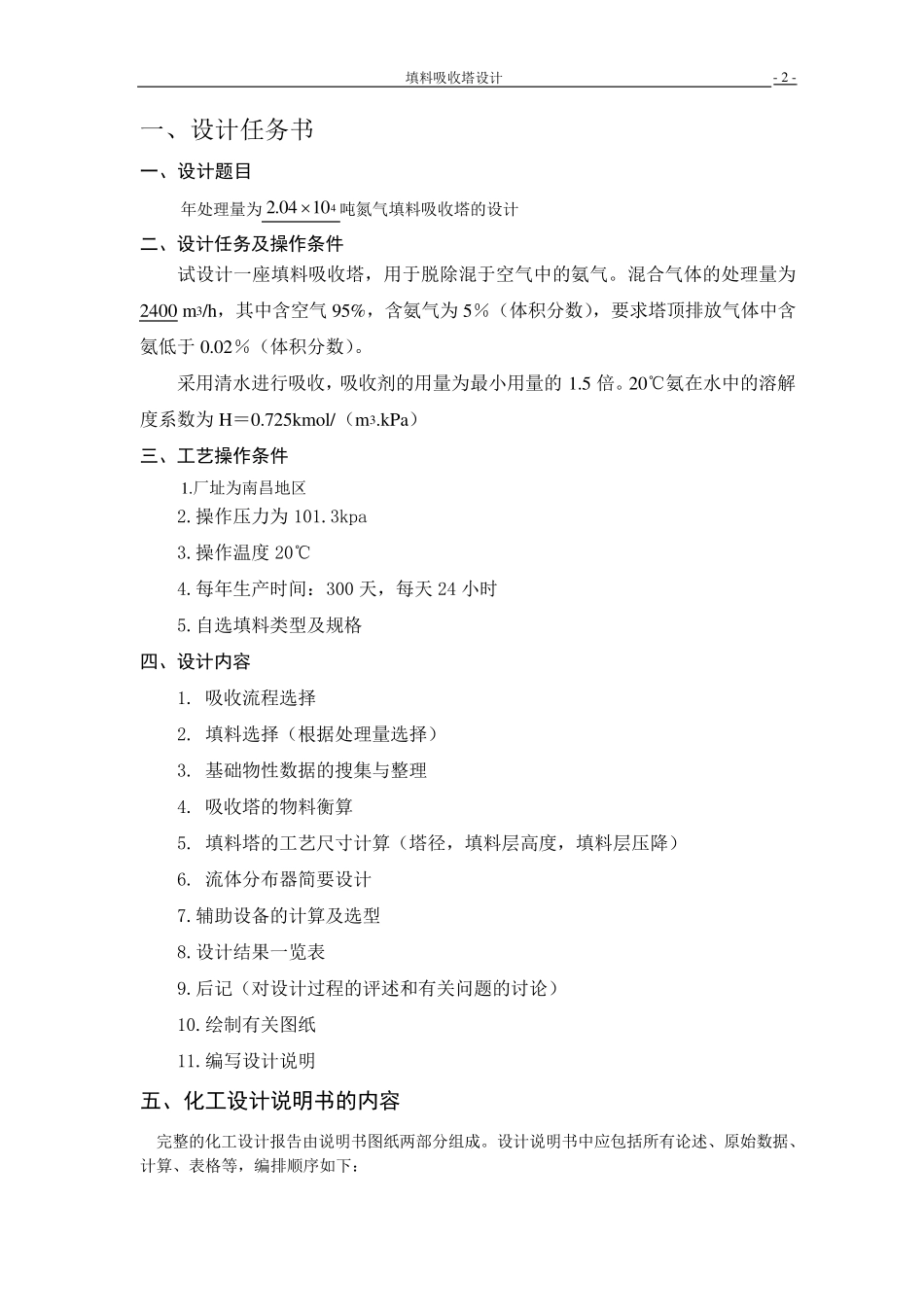

填料吸收塔设计 - 1 - 学 校：华东交通大学 学 院：基础科学学院 姓 名： 王 业 贵 学 号：2 0 1 0 0 8 1 0 0 3 0 1 1 1 指导老师：周枚花老师 时 间：2 0 1 3 .1 2 .3 0 -2 0 1 4 .1 .1 0 填料吸收塔设计 - 2 - 一、设计任务书 一、设计题目 年处理量为4 2.04 10吨氮气填料吸收塔的设计 二、设计任务及操作条件 试设计一座填料吸收塔，用于脱除混于空气中的氨气。混合气体的处理量为2400 m3/h，其中含空气95%，含氨气为5％（体积分数），要求塔顶排放气体中含氨低于0.02％（体积分数）。 采用清水进行吸收，吸收剂的用量为最小用量的1.5 倍。20℃氨在水中的溶解度系数为H＝0.725kmol/（m3.kPa） 三、工艺操作条件 1.厂址为南昌地区 2.操作压力为101.3kpa 3.操作温度 20℃ 4.每年生产时间：300 天，每天 24 小时 5.自选填料类型及规格 四、设计内容 1. 吸收流程选择 2. 填料选择（根据处理量选择） 3. 基础物性数据的搜集与整理 4. 吸收塔的物料衡算 5. 填料塔的工艺尺寸计算（塔径，填料层高度，填料层压降） 6. 流体分布器简要设计 7.辅助设备的计算及选型 8.设计结果一览表 9.后记（对设计过程的评述和有关问题的讨论） 10.绘制有关图纸 11.编写设计说明 五、化工设计说明书的内容 完整的化工设计报告由说明书图纸两部分组成。设计说明书中应包括所有论述、原始数据、计算、表格等，编排顺 序 如 下 ： 填料吸收塔设计 - 3 - （1）标题页； （2）设计任务书； （3）目录； （4）设计方案简介； （5）工艺流程草图； （6）工艺计算以主体设备设计计算及选型； （7）辅助设备的计算及选择； （8）设计结果概要或设计一览表； （9）对本设计的评述； （10）附图（工艺流程图（设计说明书中）、主体设备工艺条件图（A 3））； （11）参考文献； 二、设计方案 (一)流程图及流程说明 该填料塔中，氨气和空气混合后，经由填料塔的下侧进入填料塔中，与从填料塔顶流下的清水逆流接触，在填料的作用下进行吸收。经吸收后的混合气体由塔顶排除，吸收了氨气的水 由填料塔的下端流出。 (二)填料及吸收剂的选择 该过程处理量不大，所用的塔直径不会太大，可选用25×12.5×1.4 聚丙烯阶梯环塔填料，其主要性能参数如下： 比表面积 at：22332 / mm 空隙率 ：0.90 湿填料因子：1172m 填料常数 A:0.204 K：1.75 见下图...
