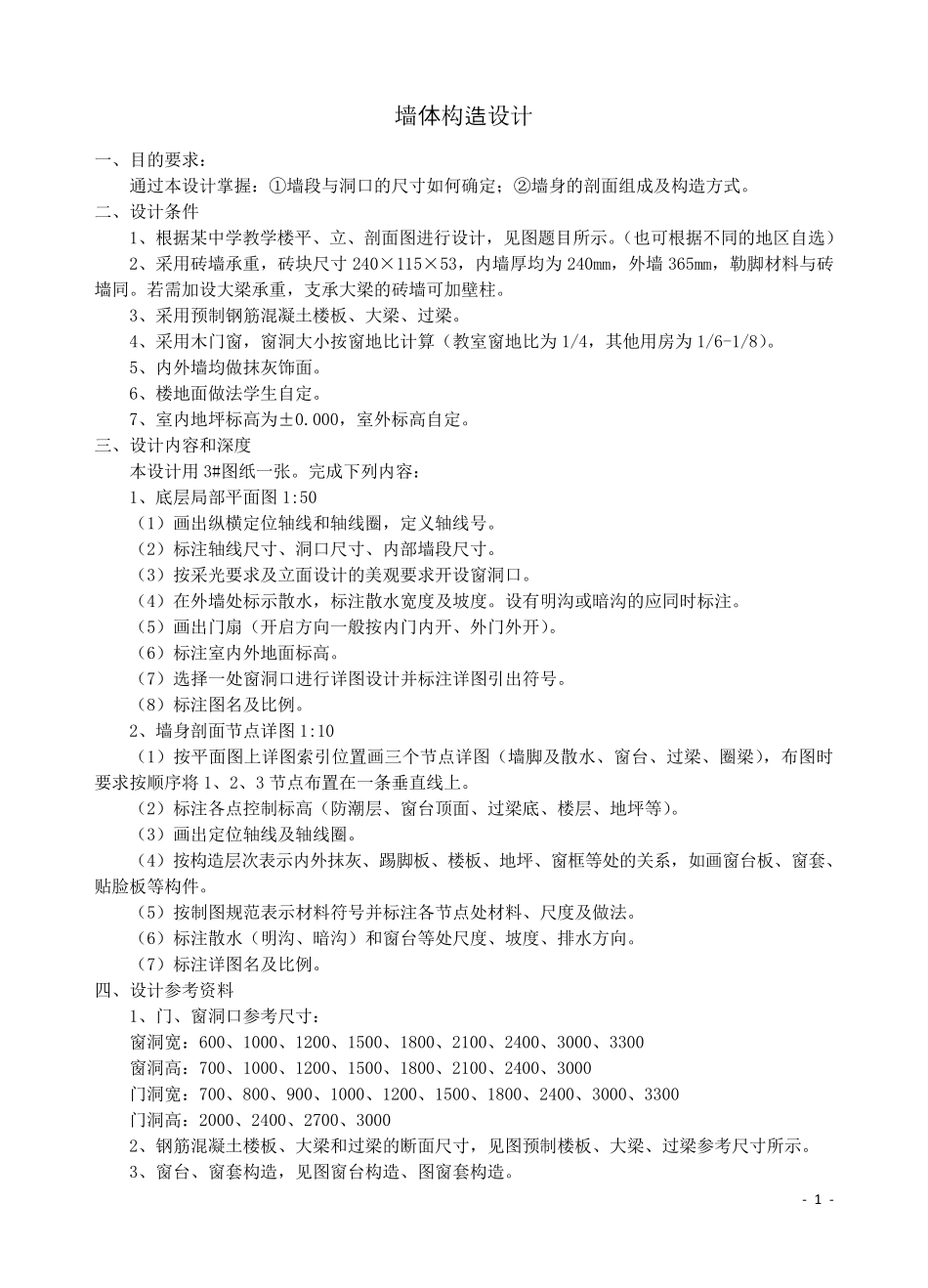

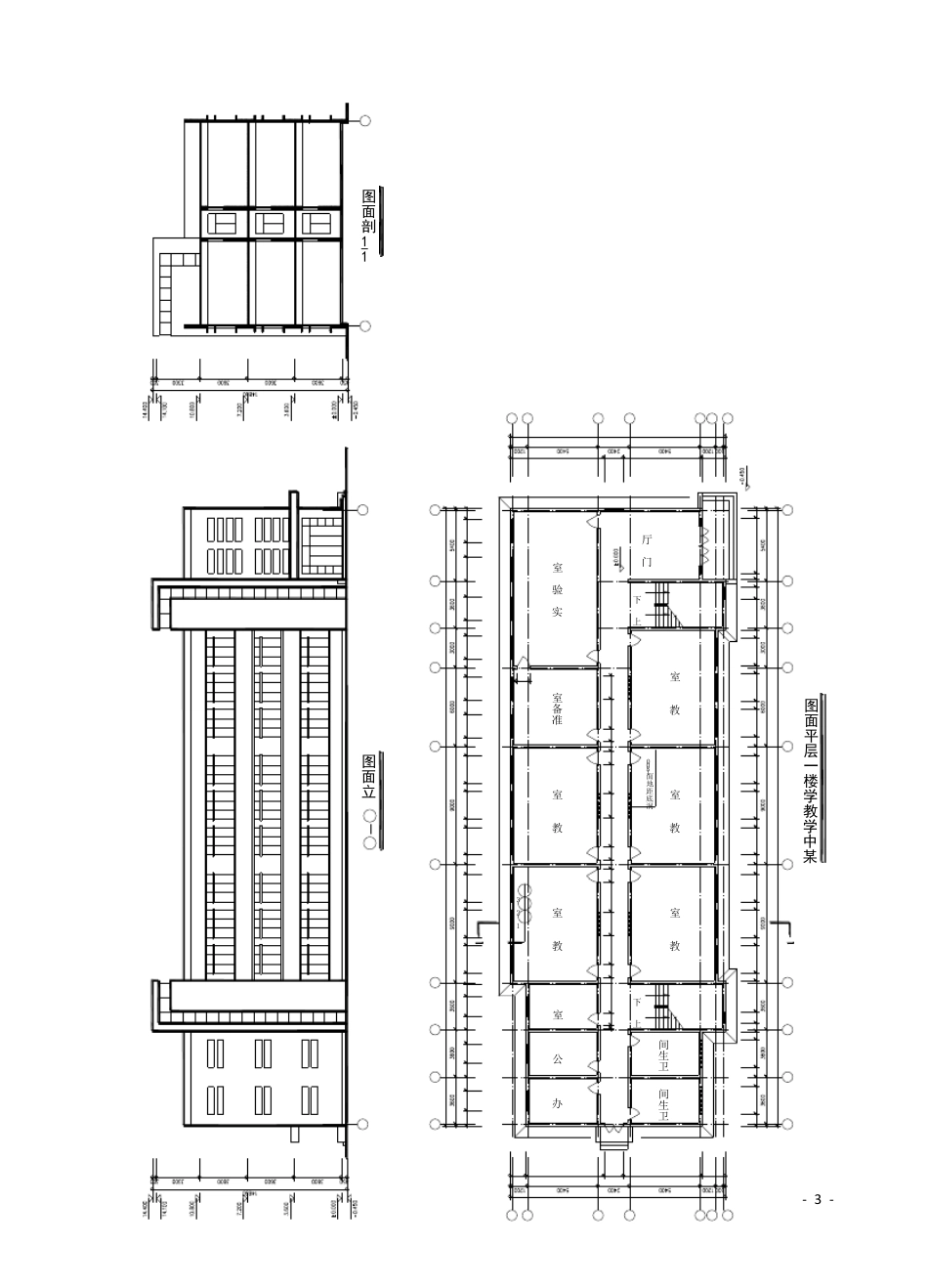

- 1 - 墙体构造设计 一、目的要求： 通过本设计掌握：①墙段与洞口的尺寸如何确定；②墙身的剖面组成及构造方式。 二、设计条件 1、根据某中学教学楼平、立、剖面图进行设计，见图题目所示。（也可根据不同的地区自选） 2、采用砖墙承重，砖块尺寸240×115×53，内墙厚均为240mm，外墙365mm，勒脚材料与砖墙同。若需加设大梁承重，支承大梁的砖墙可加壁柱。 3、采用预制钢筋混凝土楼板、大梁、过梁。 4、采用木门窗，窗洞大小按窗地比计算（教室窗地比为1/4，其他用房为1/6-1/8）。 5、内外墙均做抹灰饰面。 6、楼地面做法学生自定。 7、室内地坪标高为±0.000，室外标高自定。 三、设计内容和深度 本设计用3#图纸一张。完成下列内容： 1、底层局部平面图1:50 （1）画出纵横定位轴线和轴线圈，定义轴线号。 （2）标注轴线尺寸、洞口尺寸、内部墙段尺寸。 （3）按采光要求及立面设计的美观要求开设窗洞口。 （4）在外墙处标示散水，标注散水宽度及坡度。设有明沟或 暗 沟的应 同时 标注。 （5）画出门扇 （开启 方向 一般 按内门内开、外门外开）。 （6）标注室内外地面标高。 （7）选择 一处窗洞口进行详 图设计并 标注详 图引 出符 号。 （8）标注图名 及比例 。 2、墙身剖面节 点 详 图1:10 （1）按平面图上 详 图索 引 位置 画三个 节 点 详 图（墙脚及散水、窗台 、过梁、圈梁），布 图时要求按顺 序 将 1、2、3 节 点 布 置 在一条垂 直 线上 。 （2）标注各 点 控 制标高（防 潮 层、窗台 顶 面、过梁底、楼层、地坪等 ）。 （3）画出定位轴线及轴线圈。 （4）按构造层次 表 示内外抹灰、踢 脚板、楼板、地坪、窗框 等 处的关 系 ，如画窗台 板、窗套 、贴 脸 板等 构件。 （5）按制图规 范 表 示材料符 号并 标注各 节 点 处材料、尺度及做法。 （6）标注散水（明沟、暗 沟）和窗台 等 处尺度、坡度、排 水方向 。 （7）标注详 图名 及比例 。 四 、设计参 考 资 料 1、门、窗洞口参 考 尺寸： 窗洞宽：600、1000、1200、1500、1800、2100、2400、3000、3300 窗洞高：700、1000、1200、1500、1800、2100、2400、3000 门洞宽：700、800、900、1000、1200、1500、1800、2400、3000、3300 门洞高：2000、2400、2700、3000 2、钢筋混凝土楼板、大梁和过梁的断 面尺寸，见图预制楼板、大梁、过梁参 考 尺寸所示...
