壁挂炉温控器使用说明书VIP免费

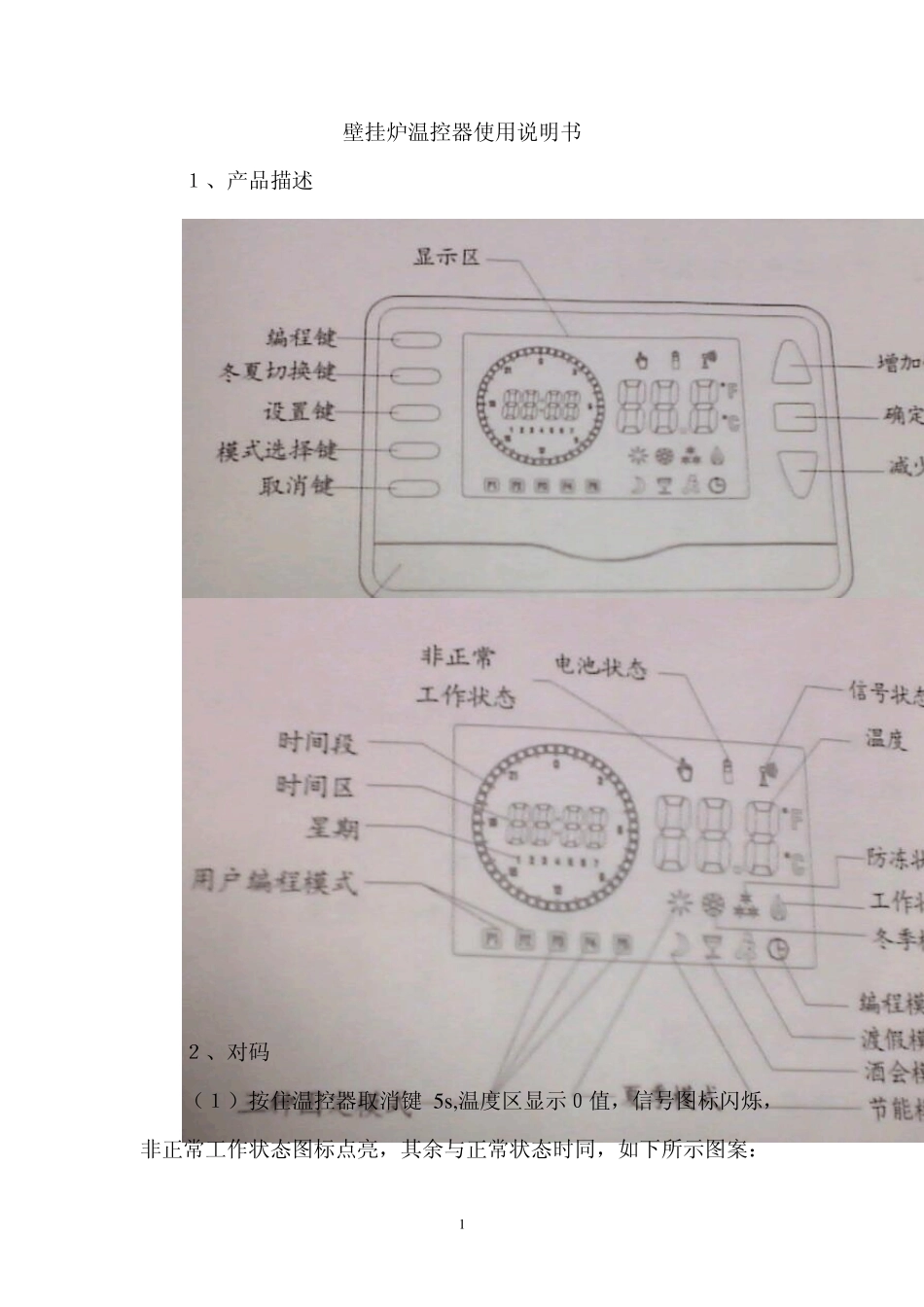

壁挂炉温控器使用说明书_第1页
1/8

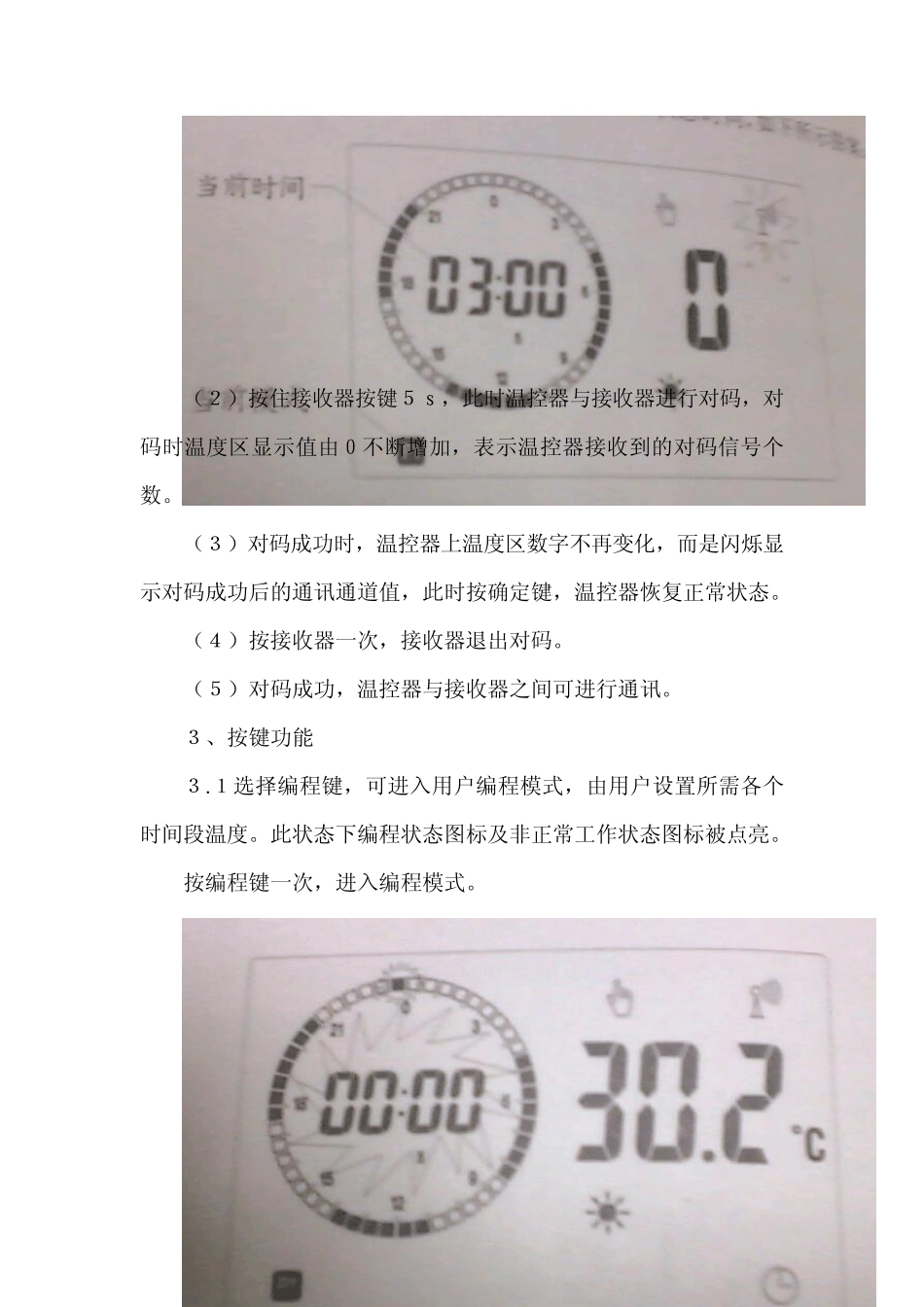

壁挂炉温控器使用说明书_第2页
2/8

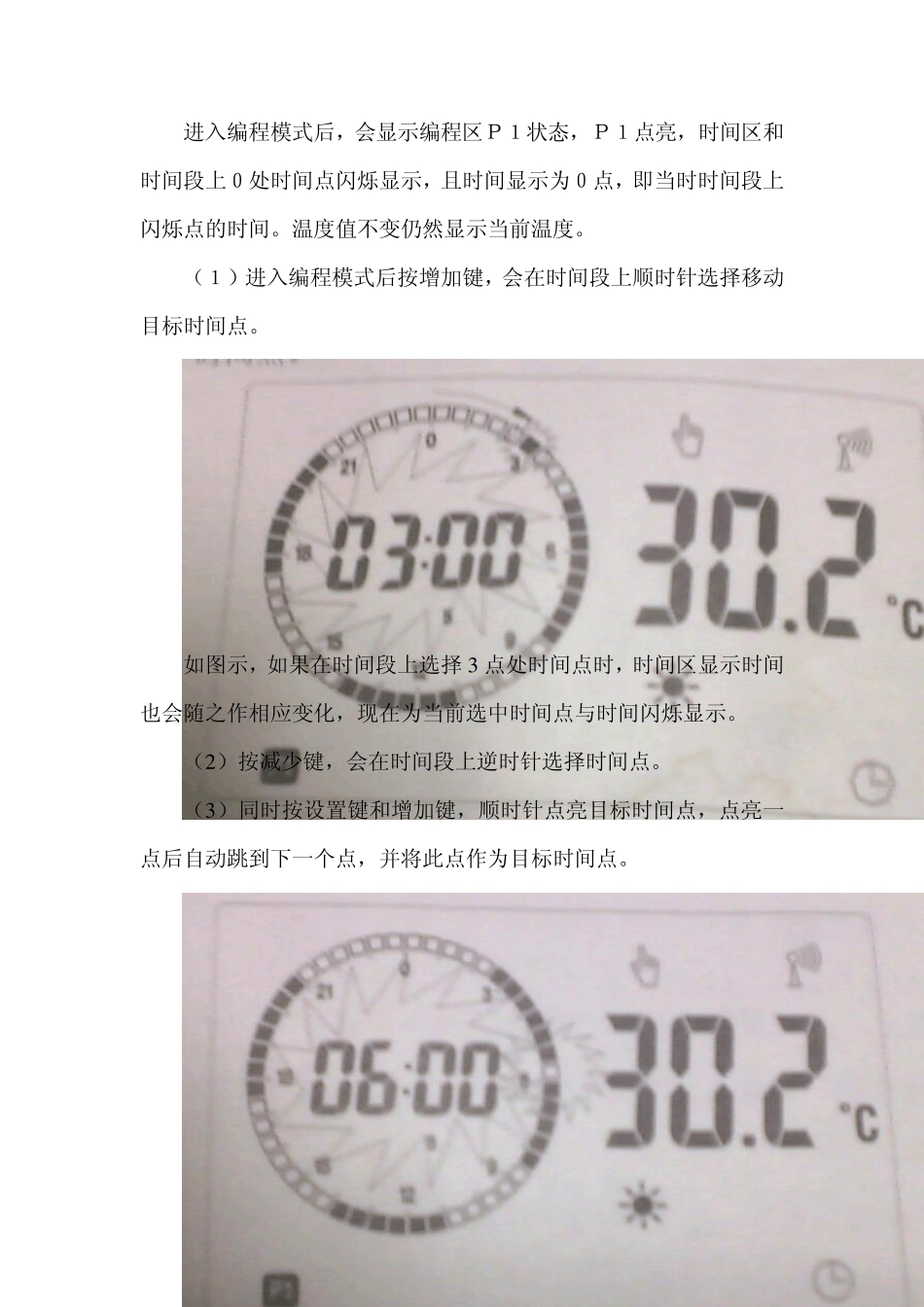

壁挂炉温控器使用说明书_第3页
3/8
1 壁挂炉温控器使用说明书 1、产品描述 2、对码 (1)按住温控器取消键 5s,温度区显示0值,信号图标闪烁,非正常工作状态图标点亮,其余与正常状态时同,如下所示图案: 2 (2)按住接收器按键5s,此时温控器与接收器进行对码,对码时温度区显示值由0不断增加,表示温控器接收到的对码信号个数。 (3)对码成功时,温控器上温度区数字不再变化,而是闪烁显示对码成功后的通讯通道值,此时按确定键,温控器恢复正常状态。 (4)按接收器一次,接收器退出对码。 (5)对码成功,温控器与接收器之间可进行通讯。 3、按键功能 3.1选择编程键,可进入用户编程模式,由用户设置所需各个时间段温度。此状态下编程状态图标及非正常工作状态图标被点亮。 按编程键一次,进入编程模式。 3 进入编程模式后,会显示编程区P1状态,P1点亮,时间区和时间段上0处时间点闪烁显示,且时间显示为0点,即当时时间段上闪烁点的时间。温度值不变仍然显示当前温度。 (1)进入编程模式后按增加键,会在时间段上顺时针选择移动目标时间点。 如图示,如果在时间段上选择 3 点处时间点时,时间区显示时间也会随之作相应变化,现在为当前选中时间点与时间闪烁显示。 (2 )按减少键,会在时间段上逆时针选择时间点。 (3 )同时按设置键和增加键,顺时针点亮目标时间点,点亮一点后自动跳到下一个点,并将此点作为目标时间点。 4 如图示,按设置键再按增加键将从目标时间点3 点处开始设置点亮,停止时,停止点闪烁,此时时间区闪烁显示时间段上当前闪烁时间。 (4)同时按设置键和减少键,熄灭目标时间点,熄灭点后自动跳到下一个点,并将此点作目标时间点。 如图示,按设置键再按减少键将从目标时间点6 点处开始熄灭点亮,停止时,停止点闪烁,此时时间区闪烁显示时间段上当前闪烁处时间。 (5)在编程状态下,设置任意时刻按确定键,可保存当前设置,并跳转到另一可编程模式 P2。 5 如图示,切换到P2 模式后,目标时间点仍然为P1 下目标时间点,模式变为P2 已存模式。用户可自定义设置所需时间段,设置方法与编程区P1 相同。 注:如不需设置P2 模式,可按确定键保存当前设置,再按取消键退出编程模式。 (6)按取消键无保存退出,如需保存,可先按确定键再按取消键。 (7)如果编程时段超过6 段,系统显示“FU LL”,按任意键可重新进行编辑。 3.2 冬夏切换键 按冬夏切换键,可切换冬季和夏季模式。冬...
