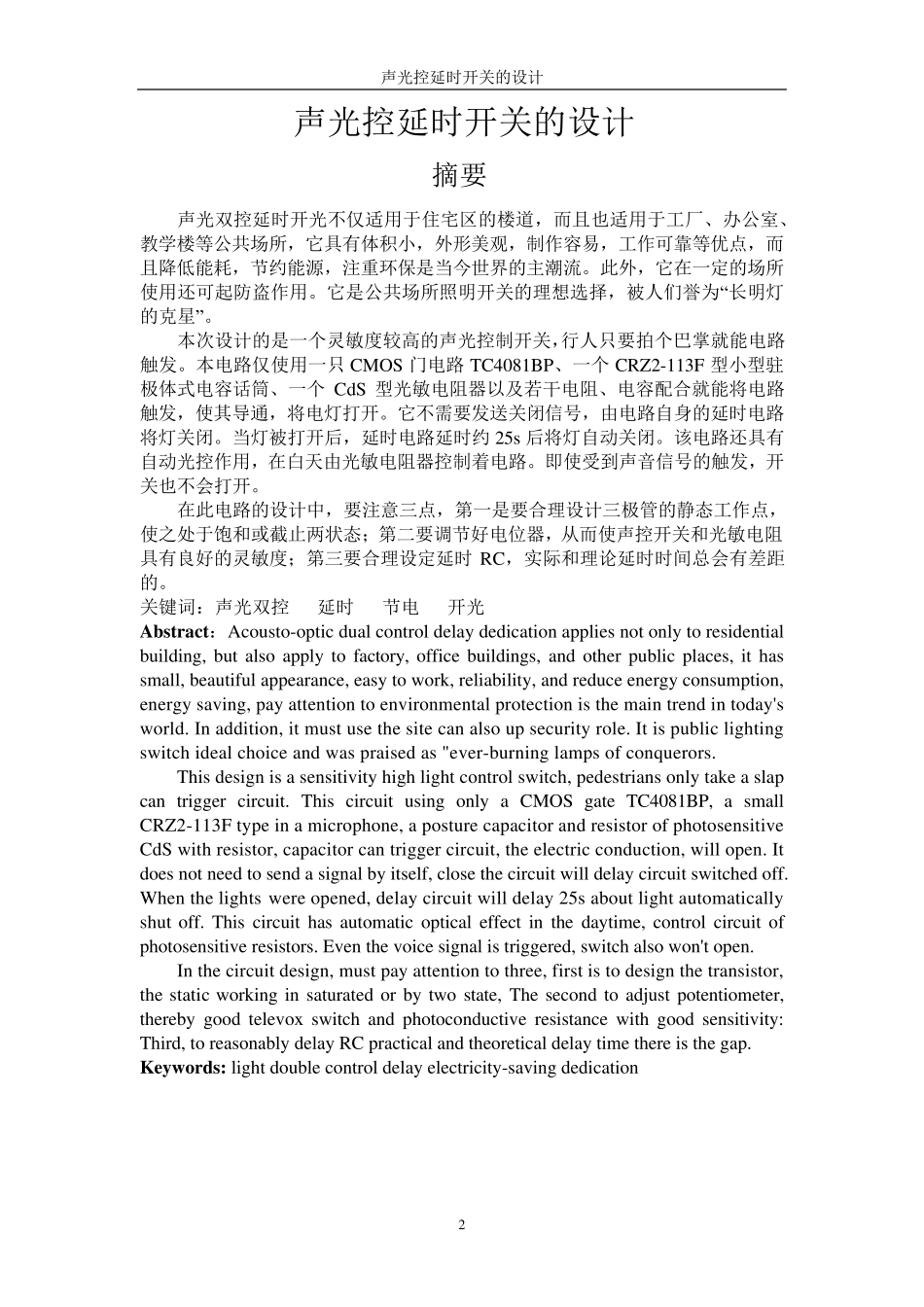

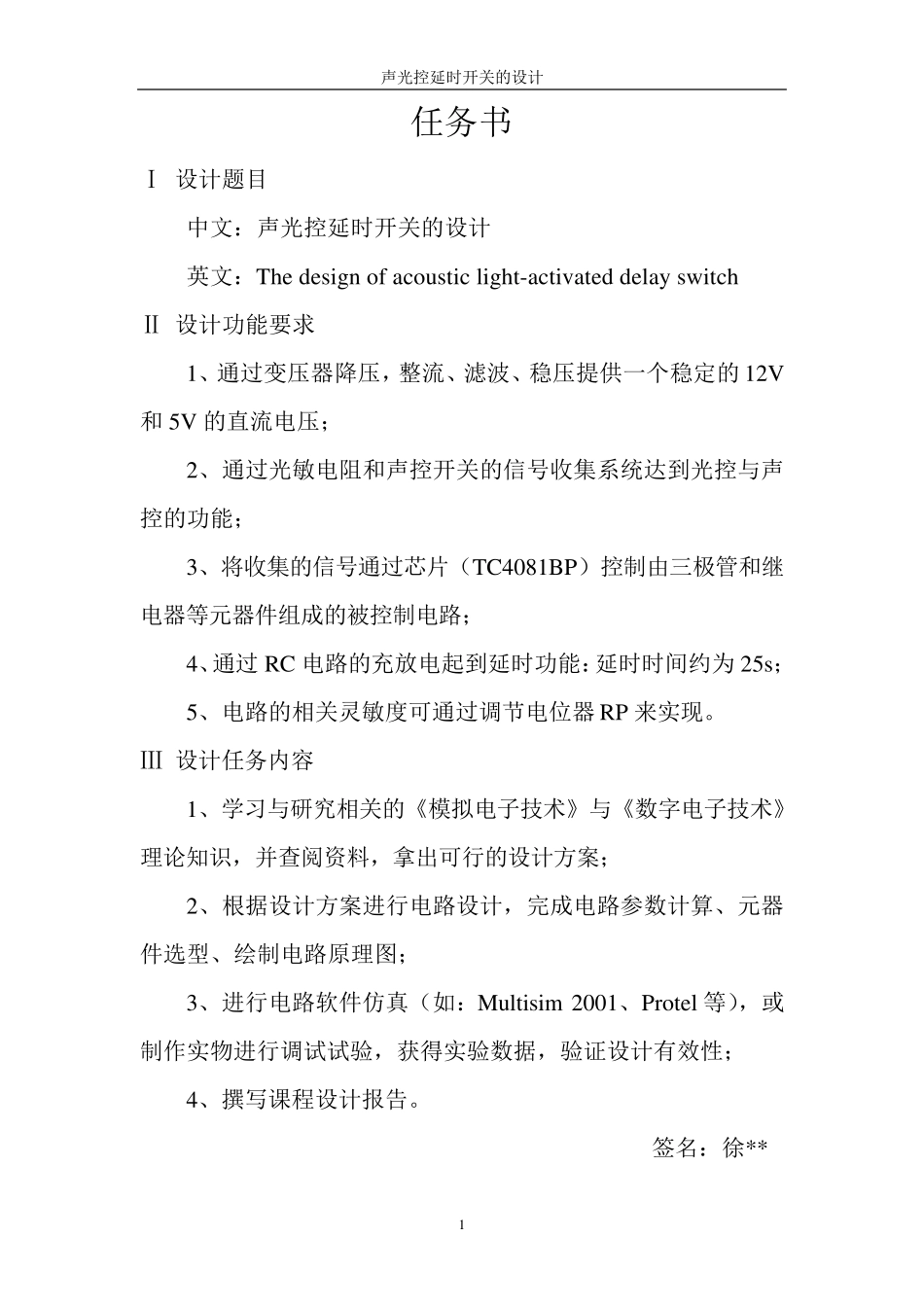

声光控延时开关的设计 1 任务书 Ⅰ 设计题目 中文：声光控延时开关的设计 英文：The design of acoustic light-activated delay switch Ⅱ 设计功能要求 1、通过变压器降压，整流、滤波、稳压提供一个稳定的12V和 5V 的直流电压； 2、通过光敏电阻和声控开关的信号收集系统达到光控与声控的功能； 3、将收集的信号通过芯片（TC4081BP）控制由三极管和继电器等元器件组成的被控制电路； 4、通过 RC 电路的充放电起到延时功能：延时时间约为 25s； 5、电路的相关灵敏度可通过调节电位器 RP 来实现。 Ⅲ 设计任务内容 1、学习与研究相关的《模拟电子技术》与《数字电子技术》理论知识，并查阅资料，拿出可行的设计方案； 2、根据设计方案进行电路设计，完成电路参数计算、元器件选型、绘制电路原理图； 3、进行电路软件仿真（如：Multisim 2001、Protel 等），或制作实物进行调试试验，获得实验数据，验证设计有效性； 4、撰写课程设计报告。 签名：徐** 声光控延时开关的设计 2 声光控延时开关的设计 摘要 声光双控延时开光不仅适用于住宅区的楼道，而且也适用于工厂、办公室、教学楼等公共场所，它具有体积小，外形美观，制作容易，工作可靠等优点，而且降低能耗，节约能源，注重环保是当今世界的主潮流。此外，它在一定的场所使用还可起防盗作用。它是公共场所照明开关的理想选择，被人们誉为“长明灯的克星”。 本次设计的是一个灵敏度较高的声光控制开关，行人只要拍个巴掌就能电路触发。本电路仅使用一只 CMOS 门电路 TC4081BP、一个 CRZ2-113F 型小型驻极体式电容话筒、一个 CdS 型光敏电阻器以及若干电阻、电容配合就能将电路触发，使其导通，将电灯打开。它不需要发送关闭信号，由电路自身的延时电路将灯关闭。当灯被打开后，延时电路延时约 25s 后将灯自动关闭。该电路还具有自动光控作用，在白天由光敏电阻器控制着电路。即使受到声音信号的触发，开关也不会打开。 在此电路的设计中，要注意三点，第一是要合理设计三极管的静态工作点，使之处于饱和或截止两状态；第二要调节好电位器，从而使声控开关和光敏电阻具有良好的灵敏度；第三要合理设定延时RC，实际和理论延时时间总会有差距的。 关键词：声光双控 延时 节电 开光 Abstract：Acousto-optic dual control delay dedication applies not only to residential building, but also apply to factory, offic...
