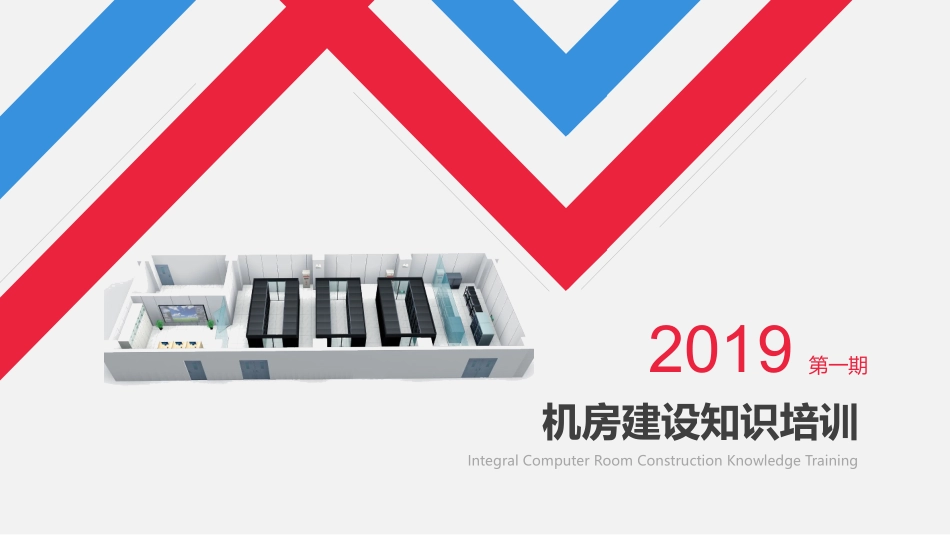

机房培训方案_第1页
1/28

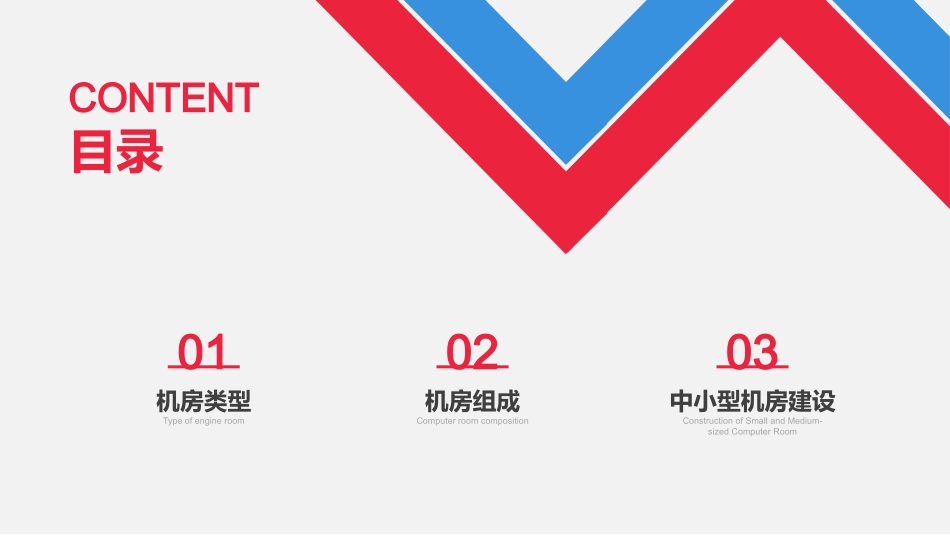

机房培训方案_第2页
2/28
机房培训方案_第3页
3/28
2019第一期机房建设知识培训IntegralComputerRoomConstructionKnowledgeTrainingCONTENT目录Typeofengineroom机房类型01Computerroomcomposition机房组成02ConstructionofSmallandMedium-sizedComputerRoom中小型机房建设03Typeofengineroom机房类型PART01机房类型Typeofengineroom电子信息系统运行中断将造成重大的经济损失及公共场所秩序严重混乱的机房为A级。如:国家气象台、国家级信息中心、计算中心、重要的军事指挥部门、大中城市的机场、广播电台、电视台、银行总行等。A级机房电子信息系统中断将造成较大的经济损失或公共场所秩序混乱的机房为B级。如:科研院所、高等院校、三级医院、大中城市的气象台、信息中心、电力调度中心、交通指挥调度中心;国际会议中心、省部级以上政府办公楼等。B级机房在场地设备正常运行情况下,应保证电子信息系统运行不中断。其余类型的机房为C级。C级机房Computerroomcomposition机房组成PART02机房组成Computerroomcomposition精密空调商用空调新风冷冻水机组机房空调及新风系统七氟丙烷气体灭火系统火灾消防系统:烟感,温感,声光环境材料接地电器设备接地机房消防及防雷系统机房动力、环境及安防的监控智能电量仪、配电开关、UPS、精密空调、温湿度、新风、漏水、门禁、视频、消防等机房动环监测系统防火、防水、防静电、防尘、防盗、防噪音、屏蔽地面装修、吊顶及照明装修隔断墙及墙体装修门窗装修机房装修系统供电类型UPS备用电配电柜机房供配电系统机柜布局机房桥架永久光纤链路网络布线语音链路.机房综合布线系统机房装修系统Machineroomdecorationsystem距中心机房地板铺设高度为0.3米,地板600X600全钢耐磨抗静电地板,在支架下边刷导电粘和漆,在地板下边UPS空调等重型设备区域加固,并做散立支撑,分载设备承重问题。地面装修机房所有天花全部采用微孔铝合金金属板吊顶,顶内配套主龙骨,次龙骨,龙骨采用40X4角钢支撑。梁、顶做防尘处理。吊顶及照明装修基层面板安装铝塑板,内填充防火棉,隔音棉墙面装修机房所有进出门安装门禁系统,房间里设置出门按扭,外边刷卡,保证在火灾发生时,门禁系统自动打开,配置防火门,窗户进行密封处理或封堵,保证机房环境整洁。门窗装修供配电系统PowerSupplyandDistributionSystem机房规划时建筑承重标准规范设计:机房装饰装修环境标准规范要求:供配电系统PowerSupplyandDistributionSystem机房供配电系统一般采用单UPS单路供电、UPS+市电双路供电、双UPS双路供电三种结构。其电源布线有上走线和下走线两种方式。供电结构方式配电柜是机房电力分配管理的核心,一般分普通配电柜和精密配电柜。普通配电柜满足一般操作需求,可以控制各回路的开关,但是不能智能通信;精密配电柜可具有实时监测每一回路的电流大小、电流超限自动报警以及电能计量等诸多功能,还可以通过多种通信协议实现远程控管。配电柜供配电系统PowerSupplyandDistributionSystem机房属于一级负荷,相应供电必须采用一类供电,即建立不停电供电系统。机房供配电系统参照以下标准规范设计:供电技术标准供配电系统PowerSupplyandDistributionSystem一是在市电正常时改善对负载的供电质量,同时对后备电池进行充电;二是在市电异常时,通过后备电池保证向负载供电的不间断性。UPS功能UPS主要由整流器、逆变器、静态开关组成。按电路结构分类主要两种:后备式、在线式、在线互动式、在线补偿式。UPS分类UPS容量=1500W÷0.8(UPS输出功率因数)÷0.6(UPS主机最理想负载为输出功率的60%)=3.125KVA(需要设计容量)UPS选型用UPS电源的功率除以外接电池时要求的直流电压,这是计算UPS运行1小时需要的电流,既Ah,延时几小时的话再乘以几如3KVA的UPS直流电压是96V,需要后备2小时,就是3000/96=31.25Ah×2=62.5Ah,需要选65Ah电池共8块,因为8块电池总电压是96V,8×12V=96V电池计算机房综合布线系统Computerroomintegratedwiringsystem确定工作区信息点的布局和数量,能够明确设备需求;统计机房内所安装的设备数量,再考虑一定的扩展余量;考虑扩展时,应将布线的路由通道考虑充分。机房布线结构规划光纤链路;网络布线;语音布线...
