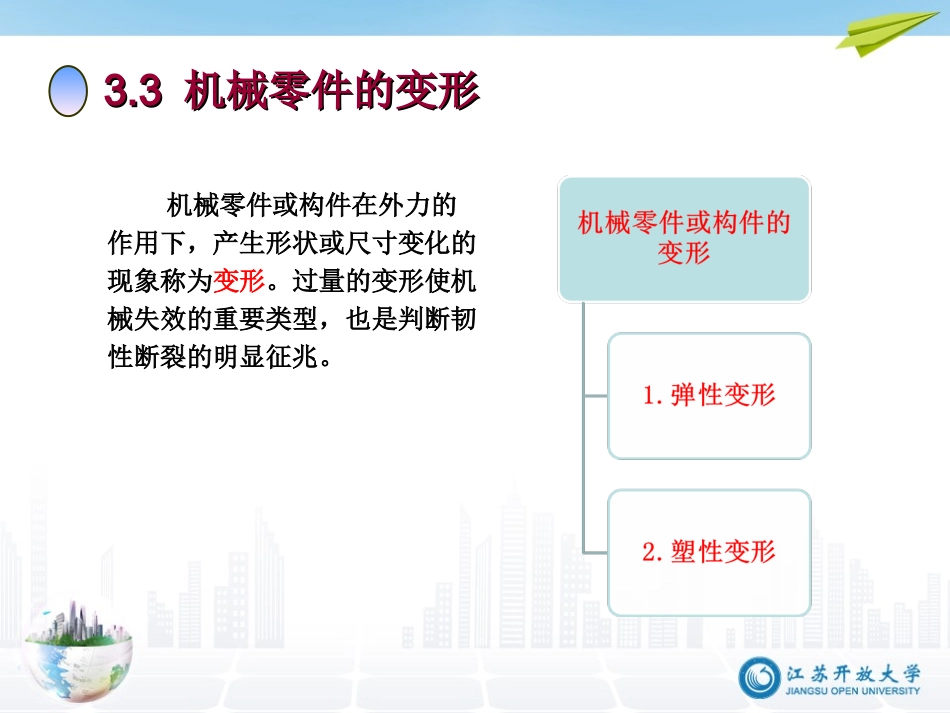

主要内容：主要内容：机械零件的变形机械零件的断裂学习目标：学习目标：第三单元机械零件的失效模式（第三单元机械零件的失效模式（22））1.掌握机械零件常见的弹、塑性变形及减少变形的措施；2.理解机械零件常见的断裂形式及减少断裂危害的措施。1.掌握机械零件常见的弹、塑性变形及减少变形的措施；2.理解机械零件常见的断裂形式及减少断裂危害的措施。——机械零件的变形与断裂3.33.3机械零件的变形机械零件的变形机械零件或构件在外力的作用下，产生形状或尺寸变化的现象称为变形。过量的变形使机械失效的重要类型，也是判断韧性断裂的明显征兆。一、弹性变形一、弹性变形金属零件在作用应力小于材料屈服强度时产生的变形称为弹性变形。3.33.3机械零件的变形机械零件的变形二、塑性变形二、塑性变形机械零件在外载荷去除后留下来的一部分不可恢复的变形称为塑性变形或永久变形。3.33.3机械零件的变形机械零件的变形二、塑性变形二、塑性变形3.33.3机械零件的变形机械零件的变形三、减少变形的措施三、减少变形的措施3.33.3机械零件的变形机械零件的变形3.43.4机械零件的断裂机械零件的断裂断裂是零件在机械、热、磁、腐蚀等单独作用或者联合作用下，其本身连续性遭到破坏，发生局部开裂或分裂成几部分的现象。脆性断裂按零件断裂后的自然表面分：延性断裂3.43.4机械零件的断裂机械零件的断裂按断口的微观形状特征分：穿晶断裂晶间断裂按载荷性质分：3.43.4机械零件的断裂机械零件的断裂一、延性断裂一、延性断裂金属材料在断裂前产生明显塑性变形并且经常有缩颈现象的断裂叫做延性断裂，也有叫做韧性断裂或塑性断裂。延性断裂断口（韧窝）3.43.4机械零件的断裂机械零件的断裂二、脆性断裂二、脆性断裂金属零件或构件在断裂之前无明显的塑性变形，发展速度快的一类断裂叫做脆性断裂。脆性断裂断口(解理花样)3.43.4机械零件的断裂机械零件的断裂二、脆性断裂二、脆性断裂3.43.4机械零件的断裂机械零件的断裂三、疲劳断裂三、疲劳断裂金属零件或构件在交变载荷作用下发生断裂破坏而失效的现象称为疲劳断裂。交变载荷：载荷大小和方向随时间发生周期变化的载荷。1.疲劳断裂的机理一般疲劳断裂过程经历3个阶段：疲劳裂纹的萌生疲劳裂纹的扩展阶段最终瞬断即疲劳裂纹的失稳扩展阶段3.43.4机械零件的断裂机械零件的断裂三、疲劳断裂三、疲劳断裂（1）疲劳裂纹萌生阶段在滑移带产生的缺口峰3.43.4机械零件的断裂机械零件的断裂三、疲劳断裂三、疲劳断裂（2）疲劳裂纹的扩展阶段疲劳裂纹扩展的阶段3.43.4机械零件的断裂机械零件的断裂三、疲劳断裂三、疲劳断裂（3）最终断裂（瞬断）阶段这一阶段又称疲劳裂纹的临界扩展。3.43.4机械零件的断裂机械零件的断裂三、疲劳断裂三、疲劳断裂根据断裂前应力循环次数的多少，疲劳断裂可分为高周疲劳和低周疲劳。2.疲劳断裂的断口分析疲劳断口特征示意图典型的疲劳断口按照断裂过程有3个形貌不同的区域：疲劳源（疲劳核心区）、疲劳裂纹扩展区和瞬时断裂区（简称静断口）。3.43.4机械零件的断裂机械零件的断裂三、疲劳断裂三、疲劳断裂3.43.4机械零件的断裂机械零件的断裂四、减少断裂失效的措施四、减少断裂失效的措施本讲小结本讲小结
