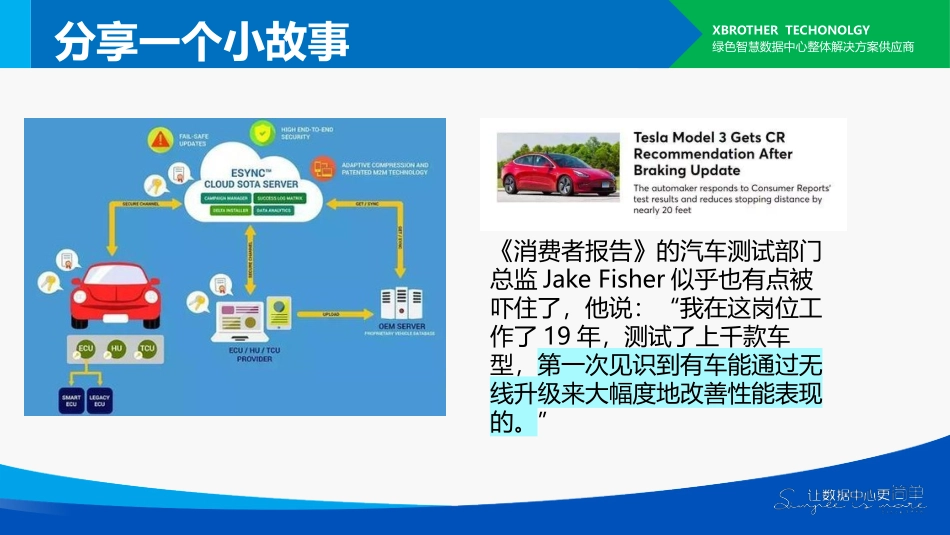

共济科技基于AI的数据中心节能应用EnergysavingapplicationofdatacenterbasedonAISPECIALTHANKSTOYOU诚挚感谢CDCC！绿色智慧数据中心整体解决方案供应商XBROTHERTECHONOLGY分享一个小故事《消费者报告》的汽车测试部门总监JakeFisher似乎也有点被吓住了，他说：“我在这岗位工作了19年，测试了上千款车型，第一次见识到有车能通过无线升级来大幅度地改善性能表现的。”绿色智慧数据中心整体解决方案供应商XBROTHERTECHONOLGY空调节能大有可为•空调系统是机房用电大户•IT和配电优化空间很小，空调节能大有可为•空调中，压缩机和风机能耗占比90%以上cooling,0.36ITequipment,0.54others,0.1coolingITequipmentothers•2017年，中国数据中心耗电超过1200亿kwh，占比全国用电量2%。这一数值还在快速增加，有专家预测2025年将达到3842亿kwh。•据统计数据中心电费占运维成本60%以上绿色智慧数据中心整体解决方案供应商XBROTHERTECHONOLGY传统节能改造•通用性差•一致性差量身定制•长周期•施工风险工程化绿色智慧数据中心整体解决方案供应商XBROTHERTECHONOLGY空调优化思路传统空调智能空调空调云绿色智慧数据中心整体解决方案供应商XBROTHERTECHONOLGY传统空调智能化改造压缩机风机其他部件制冷风量IT设备UPS其他设备制冷设备热源设备温度采集系统温度判断逻辑风机调速专用调速器电源保护系统压缩机控制逻辑空调保护系统风机控制逻辑绿色智慧数据中心整体解决方案供应商XBROTHERTECHONOLGY效果一：定频变变频1416182022242628空调原模式运行时，依靠启停压缩机来调节机房温度；使用空调节能模式运行时，空调压缩机大幅降低启停次数，根据热负荷变化无极调节压缩机和风机的运行速度。绿色智慧数据中心整体解决方案供应商XBROTHERTECHONOLGY效果二：压缩机寿命延长了200%100次30次全封闭压缩机设计开停次数≥20万次，1个小时启停4次，压缩机可使用5.7年。使用空调节能柜，能降低压缩机启停次数70%，延长压缩机使用寿命延长两倍以上。第1天第2天第3天第4天第5天第6天第7天020406080100原模式启停次数节能模式启停次数绿色智慧数据中心整体解决方案供应商XBROTHERTECHONOLGY效果三：送风精度提高了83%±3.0℃±0.5℃空调压缩机启停制冷时，出风温度波动幅度较大，多台空调间容易竞争运行；节能模式变成连续制冷后，出风温度波动幅度大幅减小，使机房温度控制更精确。原模式送风温度浮动节能模式送风温度浮动2122232425262728绿色智慧数据中心整体解决方案供应商XBROTHERTECHONOLGY效果四：制冷效率提高了——原模式压焓图——节能模式压焓图绝对压力Inp比焓值h冷凝温度45℃→40℃蒸发温度5℃→10℃空调制冷剂流量变小后，蒸发器和冷凝器的面积相对变大，使制冷剂更容易冷凝和蒸发，从而提高了制冷效率。绿色智慧数据中心整体解决方案供应商XBROTHERTECHONOLGY效果五：节能了30%原模式节能柜模式启停压缩机来调节机房温度根据热负荷变化调节运行速度0:00:000:08:000:16:000:24:000:32:000:40:000:48:000:56:001:04:001:12:001:20:001:28:001:36:001:44:001:52:001015202530运行功率原模式功率（kW）节能模式功率（kW）空调一年耗电量（kWh）050000100000150000200000250000全年整机能耗降低可高达30%绿色智慧数据中心整体解决方案供应商XBROTHERTECHONOLGY在客户端安装测试接入原理图主进线（380VAC/50Hz）机房空调空调伴侣信号线空调伴侣动力进线（380VAC/50Hz）空调伴侣动力出线（380VAC/50Hz）绿色智慧数据中心整体解决方案供应商XBROTHERTECHONOLGY在客户端安装测试测试机理：节能控制柜可以控制空调工作在原模式或节能模式测试方案：在空调整机进线端，安装智能电量仪，计量总有功电能（kWh）测试时间：测试连续14天，Day1工作在原模式，Day2工作在节能模式，测试7组对比数据原模式耗电量P1=D1+D3+D5+...+D13；节能模式耗电量P2=D2+D4+D6+........+D14测试结果：单组节能率=(D1-D2)/D1共测试七组总体节能率=(P1-P2)/P1三相电表在总进线端安装电流互感器绿色智慧数据中心整体解决方案供应商XBROTHERTECHONOLGY试点一：运营商机房面积：500㎡空调情况：5台50kW雅驿欣空调实现...
