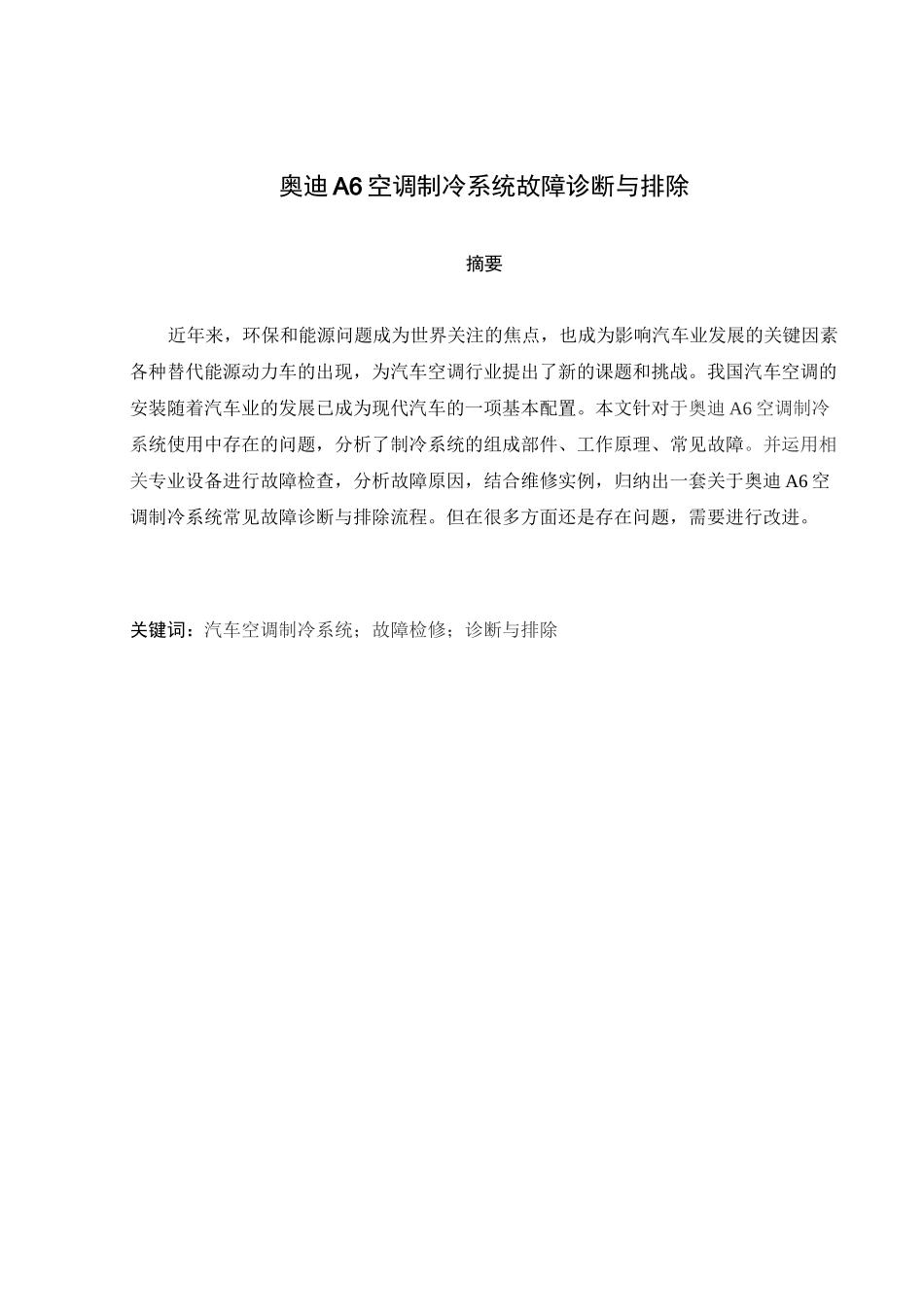

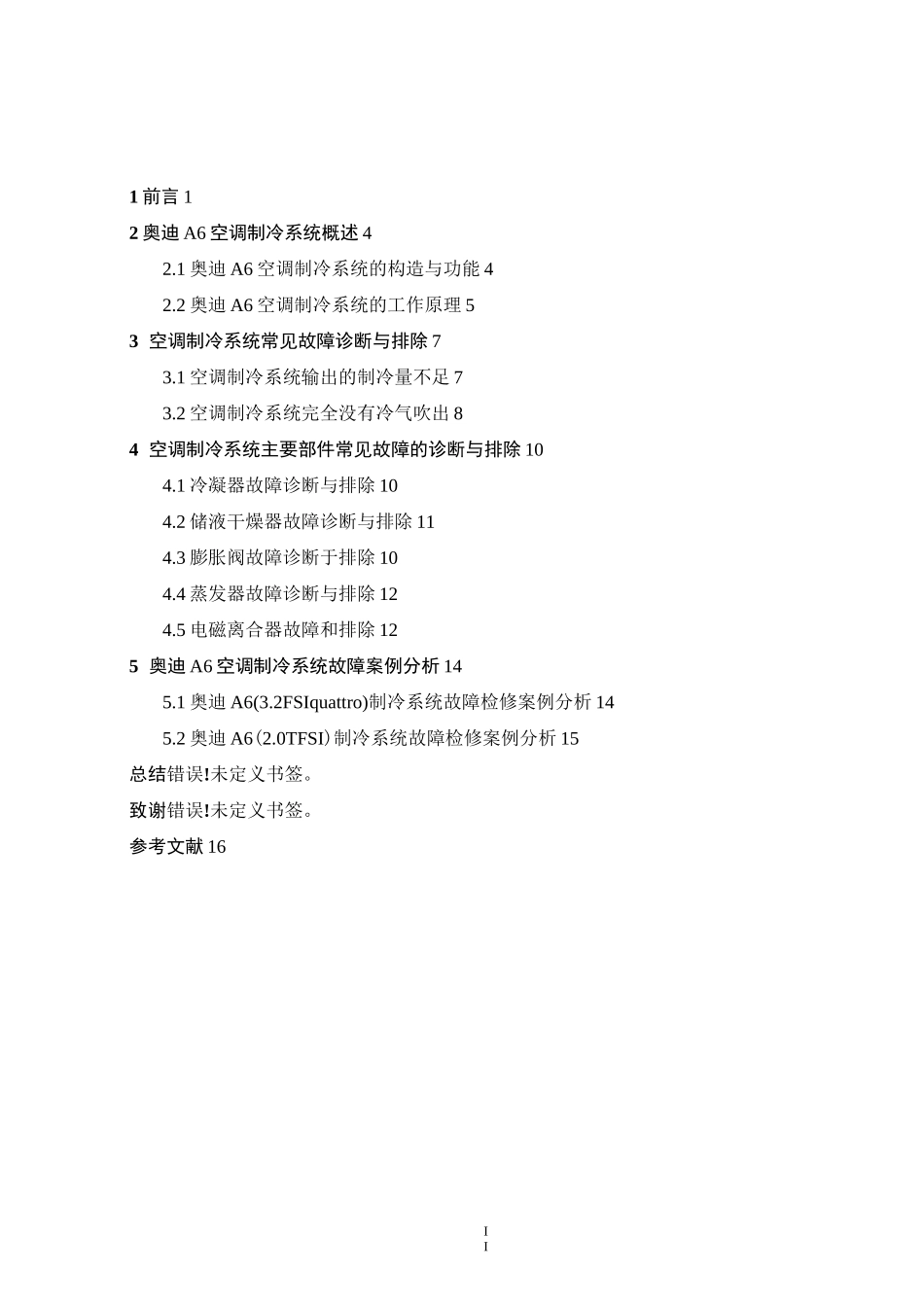

奥迪 A6 空调制冷系统故障诊断与排除摘要近年来，环保和能源问题成为世界关注的焦点，也成为影响汽车业发展的关键因素各种替代能源动力车的出现，为汽车空调行业提出了新的课题和挑战。我国汽车空调的安装随着汽车业的发展已成为现代汽车的一项基本配置。本文针对于奥迪 A6 空调制冷系统使用中存在的问题，分析了制冷系统的组成部件、工作原理、常见故障。并运用相关专业设备进行故障检查，分析故障原因，结合维修实例，归纳出一套关于奥迪 A6 空调制冷系统常见故障诊断与排除流程。但在很多方面还是存在问题，需要进行改进。关键词：汽车空调制冷系统；故障检修；诊断与排除II1 前言 12 奥迪 A6 空调制冷系统概述 42.1 奥迪 A6 空调制冷系统的构造与功能 42.2 奥迪 A6 空调制冷系统的工作原理 53 空调制冷系统常见故障诊断与排除 73.1 空调制冷系统输出的制冷量不足 73.2 空调制冷系统完全没有冷气吹出 84 空调制冷系统主要部件常见故障的诊断与排除 104.1 冷凝器故障诊断与排除 104.2 储液干燥器故障诊断与排除 114.3 膨胀阀故障诊断于排除 104.4 蒸发器故障诊断与排除 124.5 电磁离合器故障和排除 125 奥迪 A6 空调制冷系统故障案例分析 145.1 奥迪 A6(3.2FSIquattro)制冷系统故障检修案例分析 145.2 奥迪 A6(2.0TFSI)制冷系统故障检修案例分析 15总结错误!未定义书签。致谢错误!未定义书签。参考文献 16宜宾职业技术学院毕业论文3宜宾职业技术学院毕业论文4制冷剂开关为了防止发动机过热，压缩机制冷温度超过某一恒定温度，开关就将断开，切断压缩机工作，缓解制冷温度。2・2 奥迪 A6 空调制冷系统的工作原理奥迪 A6 空调制冷系统由压缩机、冷凝器、贮液干燥器、膨胀阀、蒸发器和鼓风机等组成，各部件之间采用铜管（或铝管）和高压橡胶管连接成一个密闭系统。工作原理：⑴压缩过程：压缩机吸入蒸发器出口处的低温抵压的制冷剂气体，把它压缩成高温高压的气体排除压缩机。⑵ 放热过程：高温高压的过热制冷剂气体进入冷凝器，由于压力及温度的降低，制冷剂气体冷凝成液体，并放出大量的热。⑶ 节流过程：温度和压力较高的制冷剂液体通过膨胀装置后体积变大，压力和温度急剧下降，以雾状（细小液滴）排除膨胀装置。⑷ 吸热过程：雾状制冷剂液体进入蒸发器，因此时制冷剂沸点远低于蒸发器内温度，故制冷剂液体蒸发成气体。在蒸发过程中大量吸收周围的热量，而后低温低压的制冷剂蒸气又进...
