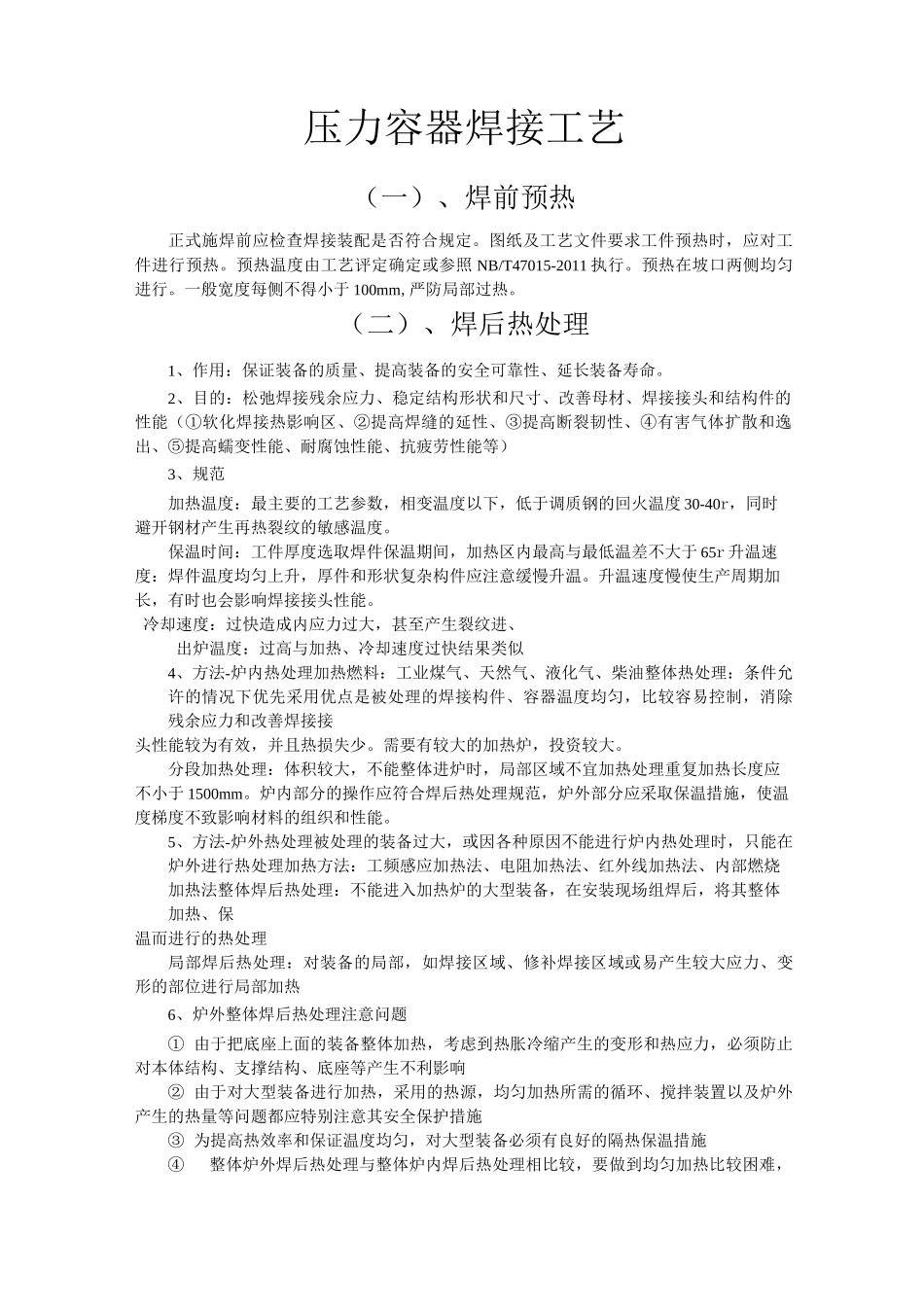

压力容器焊接工艺（一）、焊前预热正式施焊前应检查焊接装配是否符合规定。图纸及工艺文件要求工件预热时，应对工件进行预热。预热温度由工艺评定确定或参照 NB/T47015-2011 执行。预热在坡口两侧均匀进行。一般宽度每侧不得小于 100mm,严防局部过热。（二）、焊后热处理1、作用：保证装备的质量、提高装备的安全可靠性、延长装备寿命。2、目的：松弛焊接残余应力、稳定结构形状和尺寸、改善母材、焊接接头和结构件的性能（①软化焊接热影响区、②提高焊缝的延性、③提高断裂韧性、④有害气体扩散和逸出、⑤提高蠕变性能、耐腐蚀性能、抗疲劳性能等）3、规范加热温度：最主要的工艺参数，相变温度以下，低于调质钢的回火温度 30-40r，同时避开钢材产生再热裂纹的敏感温度。保温时间：工件厚度选取焊件保温期间，加热区内最高与最低温差不大于 65r 升温速度：焊件温度均匀上升，厚件和形状复杂构件应注意缓慢升温。升温速度慢使生产周期加长，有时也会影响焊接接头性能。冷却速度：过快造成内应力过大，甚至产生裂纹进、出炉温度：过高与加热、冷却速度过快结果类似4、方法-炉内热处理加热燃料：工业煤气、天然气、液化气、柴油整体热处理：条件允许的情况下优先采用优点是被处理的焊接构件、容器温度均匀，比较容易控制，消除残余应力和改善焊接接头性能较为有效，并且热损失少。需要有较大的加热炉，投资较大。分段加热处理：体积较大，不能整体进炉时，局部区域不宜加热处理重复加热长度应不小于 1500mm。炉内部分的操作应符合焊后热处理规范，炉外部分应采取保温措施，使温度梯度不致影响材料的组织和性能。5、方法-炉外热处理被处理的装备过大，或因各种原因不能进行炉内热处理时，只能在炉外进行热处理加热方法：工频感应加热法、电阻加热法、红外线加热法、内部燃烧加热法整体焊后热处理：不能进入加热炉的大型装备，在安装现场组焊后，将其整体加热、保温而进行的热处理局部焊后热处理：对装备的局部，如焊接区域、修补焊接区域或易产生较大应力、变形的部位进行局部加热6、炉外整体焊后热处理注意问题① 由于把底座上面的装备整体加热，考虑到热胀冷缩产生的变形和热应力，必须防止对本体结构、支撑结构、底座等产生不利影响② 由于对大型装备进行加热，采用的热源，均匀加热所需的循环、搅拌装置以及炉外产生的热量等问题都应特别注意其安全保护措施③ 为提高热效率和保证温度均匀，对大型装备必须有良好的隔热保温措施④整体炉...
