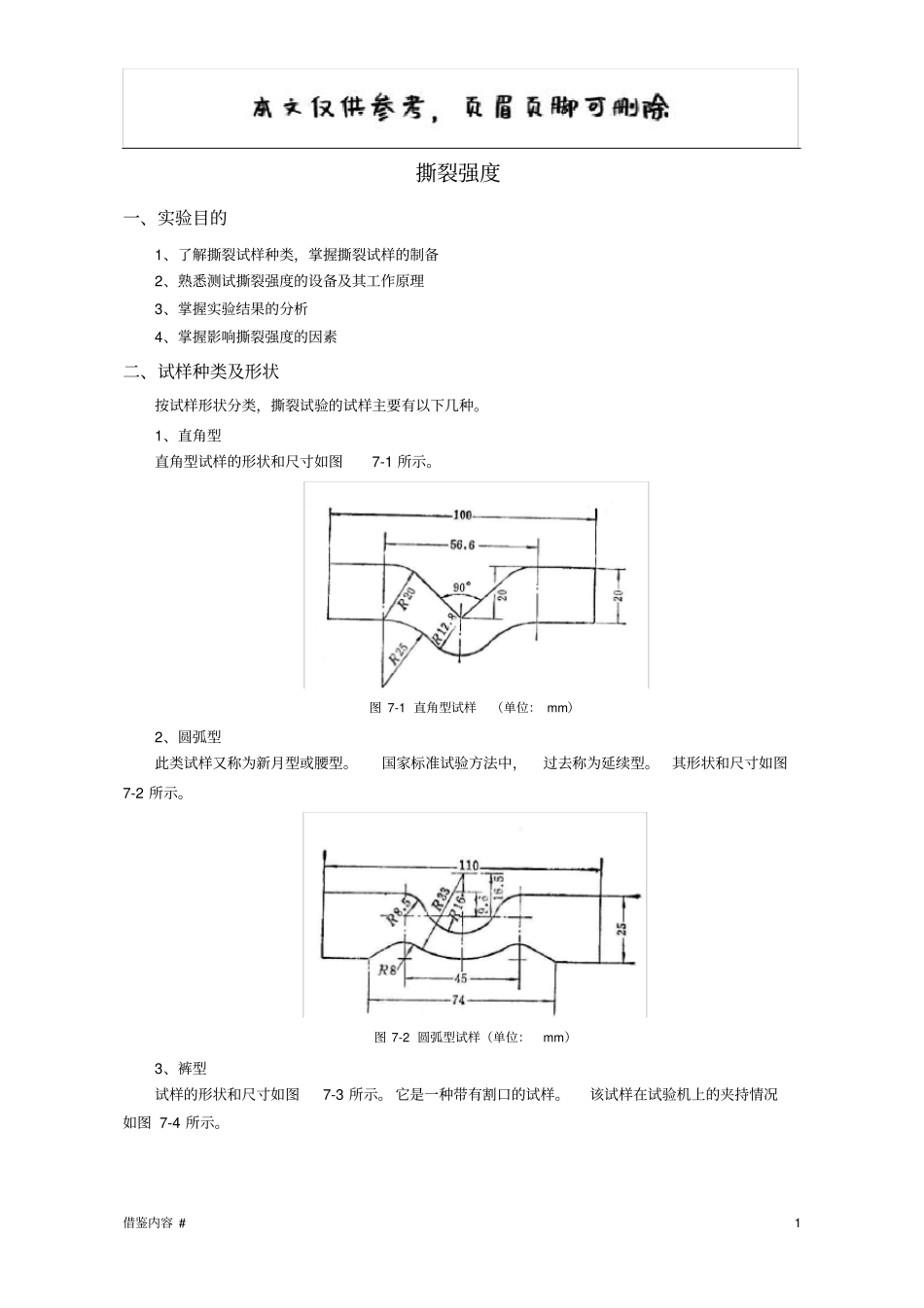

借鉴内容 # 1 撕裂强度一、实验目的1、了解撕裂试样种类，掌握撕裂试样的制备2、熟悉测试撕裂强度的设备及其工作原理3、掌握实验结果的分析4、掌握影响撕裂强度的因素二、试样种类及形状按试样形状分类，撕裂试验的试样主要有以下几种。1、直角型直角型试样的形状和尺寸如图7-1 所示。图 7-1 直角型试样（单位： mm）2、圆弧型此类试样又称为新月型或腰型。国家标准试验方法中，过去称为延续型。其形状和尺寸如图7-2 所示。图 7-2 圆弧型试样（单位：mm）3、裤型试样的形状和尺寸如图7-3 所示。 它是一种带有割口的试样。该试样在试验机上的夹持情况如图 7-4 所示。借鉴内容 # 2 该试样的特点是其撕裂强度对割口长度不敏感。因此， 试验结果的重复性好。它还便于进行撕裂能的计算，为撕裂能的理论分析提供较理想的方法。4、德耳夫特（ Delft ）型该试样的形状和尺寸如图7-5 所示。此种试样内， 切有一个狭长的切口，是一种比较容易从成品上裁取的小尺寸试样。在国际标准 ISO816 中，采用了此种试样。图 7-5 德耳夫特型试样(单位： mm) 直角型撕裂试验，由于试验不需事先割口，故测试的人为影响因素少，本试验选用此法。三、试样的制备国家标准 GB 529 和 GB 530 对试样的裁取和圆弧型试样割口方法均有规定。1、试样的裁取圆弧型和直角型试样均用裁刀裁取。裁刀刃口应保持锋利，不应出现缺口或卷刃等现象。用裁片机裁取试样时，可先用水或中性肥皂溶液润滑刀的刃口，以便于裁切。在裁切过程中，为了防止裁刀刃口与裁片机的金属底板相撞而受到损坏，在试样的下面应垫有合适的软质材料。裁取试样时，裁刀撕裂角等分线的方向应与胶料压延、压出方向一致，即试样的长度方向应与压延、压出方向垂直。这是因为，橡胶材料产生裂口后，撕裂扩展的方向常是沿着与压延、压出平行的方向进行的。2、试样割口方法试样在拉伸过程中，为了使应力集中于一点，以便迅速地从此产生裂口，使撕裂从该裂口扩图 7-3 裤型试样 (单位： mm) 图 7-4 裤型试样在试验机上的位置借鉴内容 # 3 展，可于试样的某一部位进行割口。按国家标准GB 529 的规定，圆弧形试样试验前应于试样圆弧凹边的中心处割口。割口深度为 0.50 0.05mm。可采用特制的割口器进行割口。该割口器应有一个用来固定试样的夹持器，使割口限制在一定区域内。由刮脸刀片制成的切割工具夹在垂直于试样主轴的平面内，便可在规定的位置上进行切割。四、试验方法1、...
