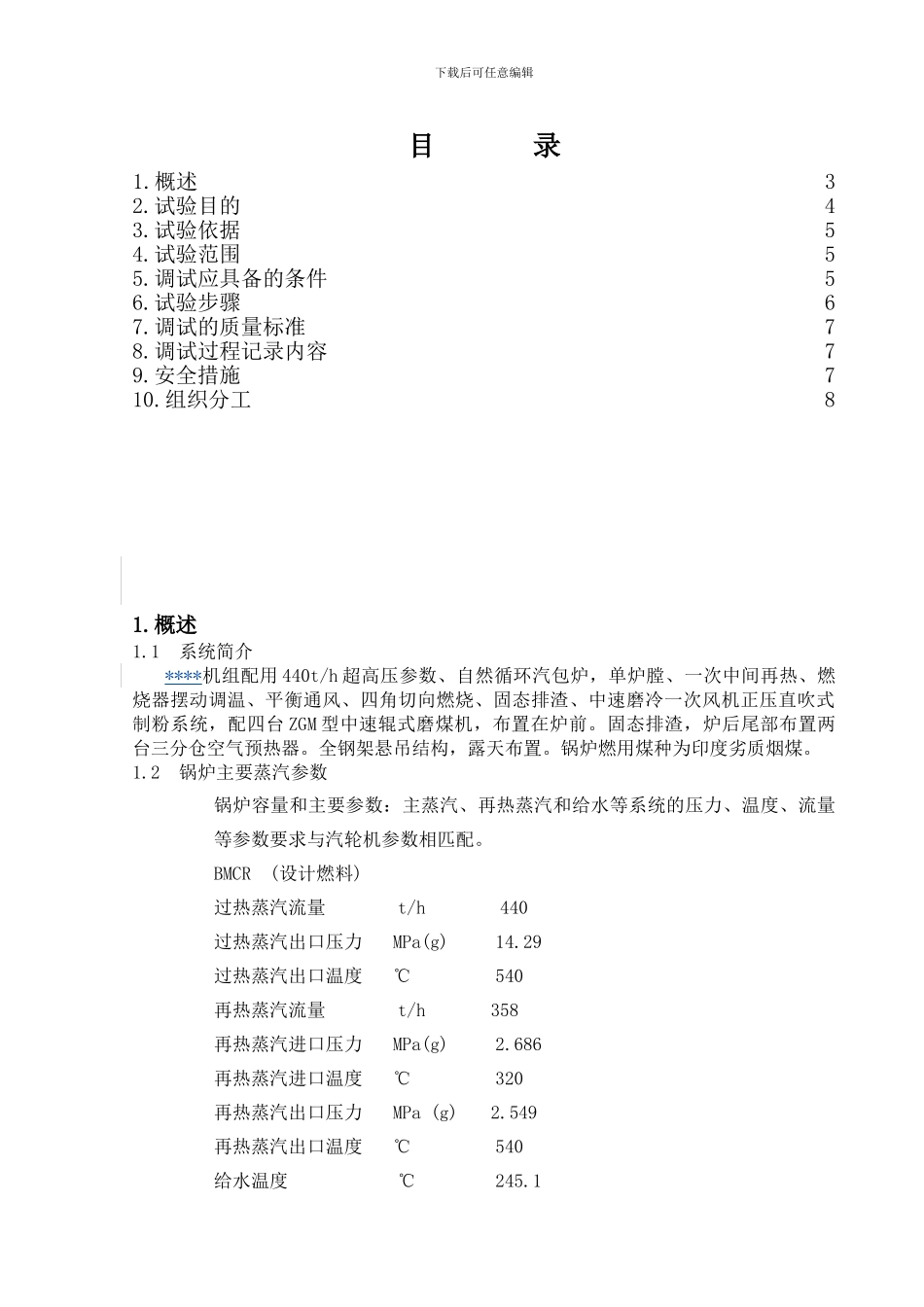

下载后可任意编辑下载后可任意编辑 锅炉安全阀调试方案下载后可任意编辑目 录1.概述32.试验目的43.试验依据54.试验范围55.调试应具备的条件56.试验步骤67.调试的质量标准78.调试过程记录内容79.安全措施710.组织分工81.概述1.1 系统简介****机组配用 440t/h 超高压参数、自然循环汽包炉，单炉膛、一次中间再热、燃烧器摆动调温、平衡通风、四角切向燃烧、固态排渣、中速磨冷一次风机正压直吹式制粉系统，配四台 ZGM 型中速辊式磨煤机，布置在炉前。固态排渣，炉后尾部布置两台三分仓空气预热器。全钢架悬吊结构，露天布置。锅炉燃用煤种为印度劣质烟煤。1.2 锅炉主要蒸汽参数锅炉容量和主要参数：主蒸汽、再热蒸汽和给水等系统的压力、温度、流量等参数要求与汽轮机参数相匹配。BMCR (设计燃料)过热蒸汽流量 t/h 440过热蒸汽出口压力MPa(g) 14.29过热蒸汽出口温度℃ 540再热蒸汽流量 t/h358再热蒸汽进口压力MPa(g) 2.686再热蒸汽进口温度℃ 320再热蒸汽出口压力MPa (g) 2.549再热蒸汽出口温度℃ 540给水温度 ℃ 245.1下载后可任意编辑1.3 安全阀整定压力及排放量2.试验目的2.1 锅炉安全门是锅炉的主要安全设施，在机组投产前，对锅炉汽包、过热器、再热器安全门进行调整，使其动作准确、可靠，以确保锅炉机组的安全运行。2.2 为了指导系统及设备的调试工作，保证系统及设备能够安全正常投入运行，制定本措施。3.试验依据3.1 《电力建设施工及验收技术法律规范》(锅炉机组篇)（管道篇）3.2 《火力发电厂基本建设工程启动及竣工验收规程（1996 年版）》3.3 《火电工程启动调试工作规定》3.4 《火电机组达标投产考核标准(2001 年版)及相关规定》3.5 锅炉厂家资料《锅炉安装说明书》《锅炉使用说明书》《锅炉设计说明书》3.6 调试合同3.7 热力系统图4.试验范围4.1 锅炉锅筒安全门整定。4.2 锅炉过热器出口安全门整定。4.3 锅炉再热器进口安全门整定。4.4 锅炉再热器出口安全门整定。4.5 PCV 阀操作试验。安装位置 数量 规格 型号 整定压力 （MPa.g） 排放量 （t/h） 回座比 （%） 锅筒 1 3”×6” 1749WB 16.01 194 4 锅筒 1 3”×6” 1749WB 16.49 201 6 过热器出口 1 2”×3” 1727WD 14.37 50 4 过热器出口 1 2”×3” 1727WD 14.37 50 4 过热器出口PCV 1 2”×3” 3526W 14.22 29 2 过热器出口PCV 1 2”×3” 3526W 14.22 29 2 再热器进口 1 6”×8...
