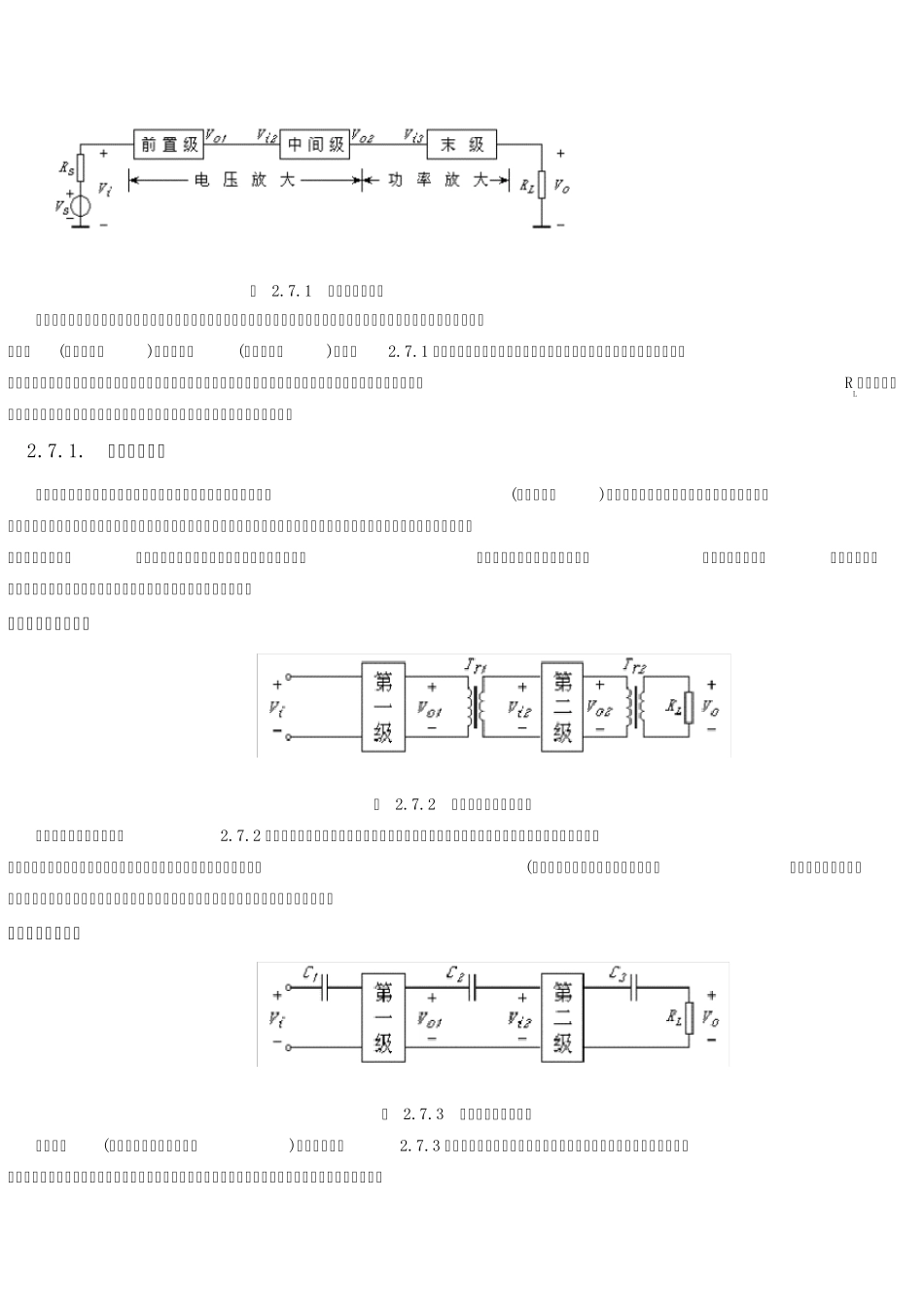

图 2.7.1 多级放大器框图 由于单级放大电路的放大倍数有限,不能满足实际的需要,因此实用的放大电路都是由多级组成的。通常可分为两大部分,即压放大(小信号放大)和功率放大(大信号放大),如图2.7.1 框图所示。前置级一般跟据信号源是电压源还是电流源来选定,它与中级主要的作用是放大信号电压。中间级一般都用共发射极电路或组合电路组成。末级要求有一定的输出功率供给负载RL,称为功率大器,一般由共集电极电路,或互补推挽电路,有时也用变压器耦合放大电路。 2.7.1. 级间耦合方式 在多级放大器中前置级的输入信号由信号源提供。前级的输出信号(电压或电流)加到后级的输入端所采用的方式称为耦合,通耦合电路使前后级联系起来。前级的输出信号就是后级的输入信号源,前级的输出电阻就是后级的信号源内阻,后级的输入电阻就前级的负载电阻。耦合方式解决的是级与级之间如何连接的问题。对耦合方式的要求是不失真地、有效地传送信号。在多级放大器通常采用的耦合方式有三种,即变压器耦合、阻容耦合和直接耦合。 变压器耦合放大电路 图 2.7.2 变压器耦合多级放大器 变压器耦合放大电路如图2.7.2 所示。它的特点是,各级工作点互相独立;通过变压器的阻抗变换作用,使级与级之间达到阻匹配,以获得最大功率输出。缺点是体积大,笨重、价格高、频率响应差(高频段受线圈之间分布电容的影响,低频段受电感的影响不利于小型化,在低频小信号多级电压放大器中一般不采用。在功率放大器中,有时选用。 阻容耦合放大电路 图 2.7.3 阻容耦合多级放大器 阻容耦合(实际上应该称为电容耦合)放大电路如图2.7.3 所示。它的特点是,各级静态工作点互相独立,体积小,价格低。缺是当频率很低时,电容的容抗不能忽略,输出电压比中频时低,低频响应差,级与级之间阻抗严重失配。 直接耦合放大电路 图 2.7.4 直接耦合多级放大器 直接耦合放大电路如图2.7.4 所示。它的特点是,电路中没有外加电抗元件,频率响应好,低频段可以延伸到直流,使用元件适用于线性集成电路。缺点是级与级之间阻抗严重失配,功率增益低;各极的静态工作点不是独立的,设计和调整比较麻烦。 例 2.9 图 2.7.5 为两级直接耦合放大电路,试求静态工作点。已知两只晶体管的参数相同,即b=b1=b2=50, VBE=VBEQ=VBEQ=0.6 图 2.7.5 两级直接耦合放大电路 解:画直流通路如图2.7.6 所示。直接耦合放大电路静态工作点的计算,要由具体电路列出节点电压和支路...
