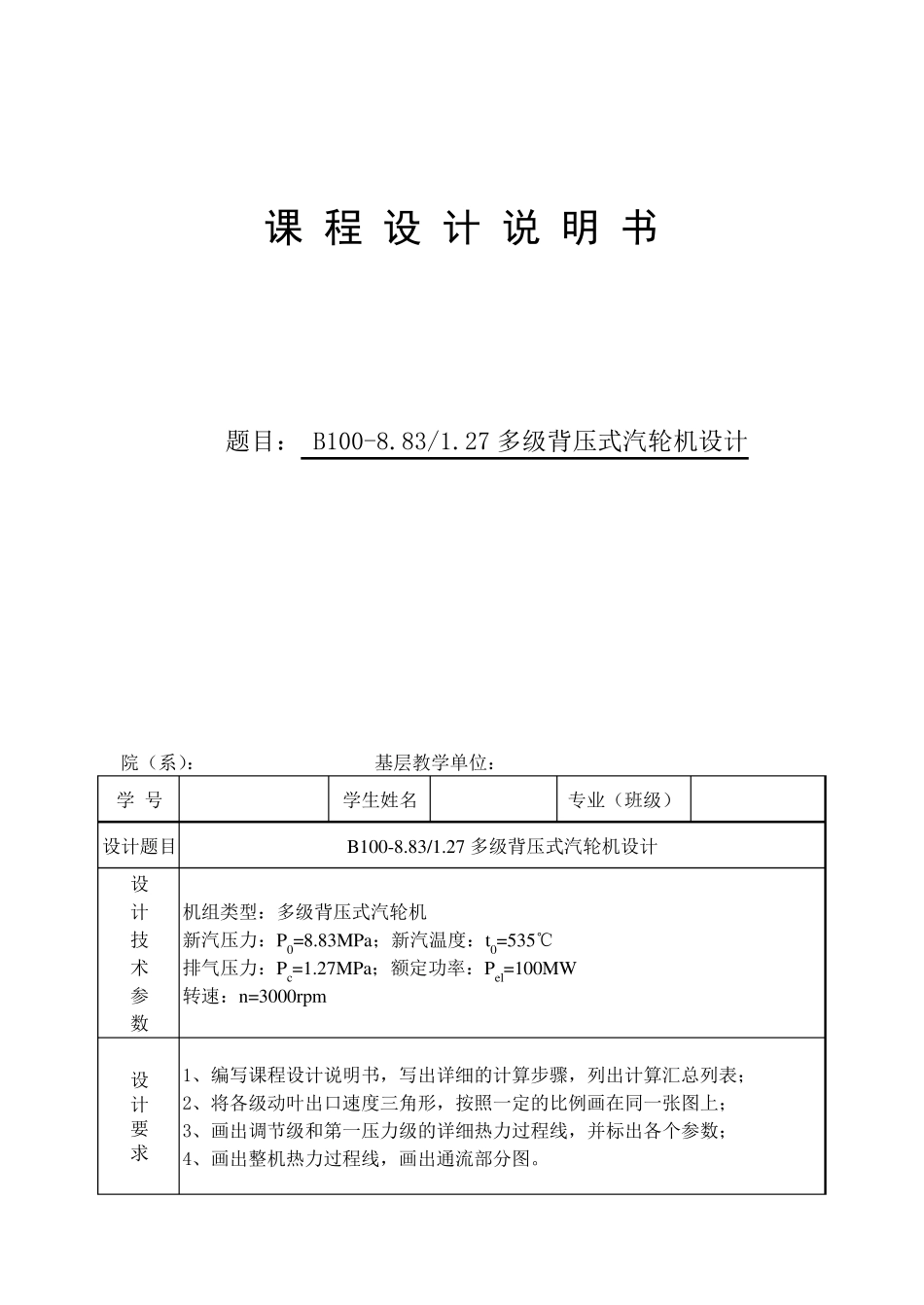

课 程 设 计 说 明 书 题目: B100-8.83/1.27 多级背压式汽轮机设计 院(系): 基层教学单位: 学 号 学生姓名 专业(班级) 设计题目 B100-8.83/1.27 多级背压式汽轮机设计 设 计 技 术 参 数 机组类型:多级背压式汽轮机 新汽压力:P0=8.83MPa;新汽温度:t0=535℃ 排气压力:Pc=1.27MPa;额定功率:Pel=100MW 转速:n=3000rpm 设 计 要 求 1、编写课程设计说明书,写出详细的计算步骤,列出计算汇总列表; 2、将各级动叶出口速度三角形,按照一定的比例画在同一张图上; 3、画出调节级和第一压力级的详细热力过程线,并标出各个参数; 4、画出整机热力过程线,画出通流部分图。 工 作 量 1、撰写课程设计说明书一份; 2、计算汇总表一份; 2、各级动叶出口速度三角形、调节级和第一压力级的详细热力过程线、整机热力过程线、通流部分图。 工 作 计 划 1、分析并确定汽轮机热力设计的基本参数:1~2 天; 2、分析并选择汽轮机的型式、配汽机构型式、通流部分形状及有关参数,拟定汽轮机近似热力过程线和原则性热力系统,进行汽耗量与热经济性的初步计算:3~4 天; 3、确定压力级的级数,进行各级比焓降分配;对各级进行详细的热力计算,确定汽轮机的实际热力过程线:4~5 天; 4、修正热力计算结果,撰写说明书,绘图,计算结果汇总:4~5 天; 5、答辩:1 天。 参 考 资 料 1、《电厂汽轮机原理及系统》,靳智平,中国电力出版社,2 0 0 6 ; 2、《汽轮机课程设计参考资料》,冯慧雯,水利电力出版社,1 9 9 2 。 指导教师签字 基层教学单位主任签字 说明:此表一式四份,学生、指导教师、基层教学单位、系部各一份。 2015 年 12 月 21 日 目 录 一、课程设计的目的与要求 .................................................................................... 1 二、课程设计题目 .................................................................................................... 2 三、课程设计内容 .................................................................................................... 2 四、计算汇总列表 .................................................................................................. 2 4 五、汽轮机通流图 ..................................................................
