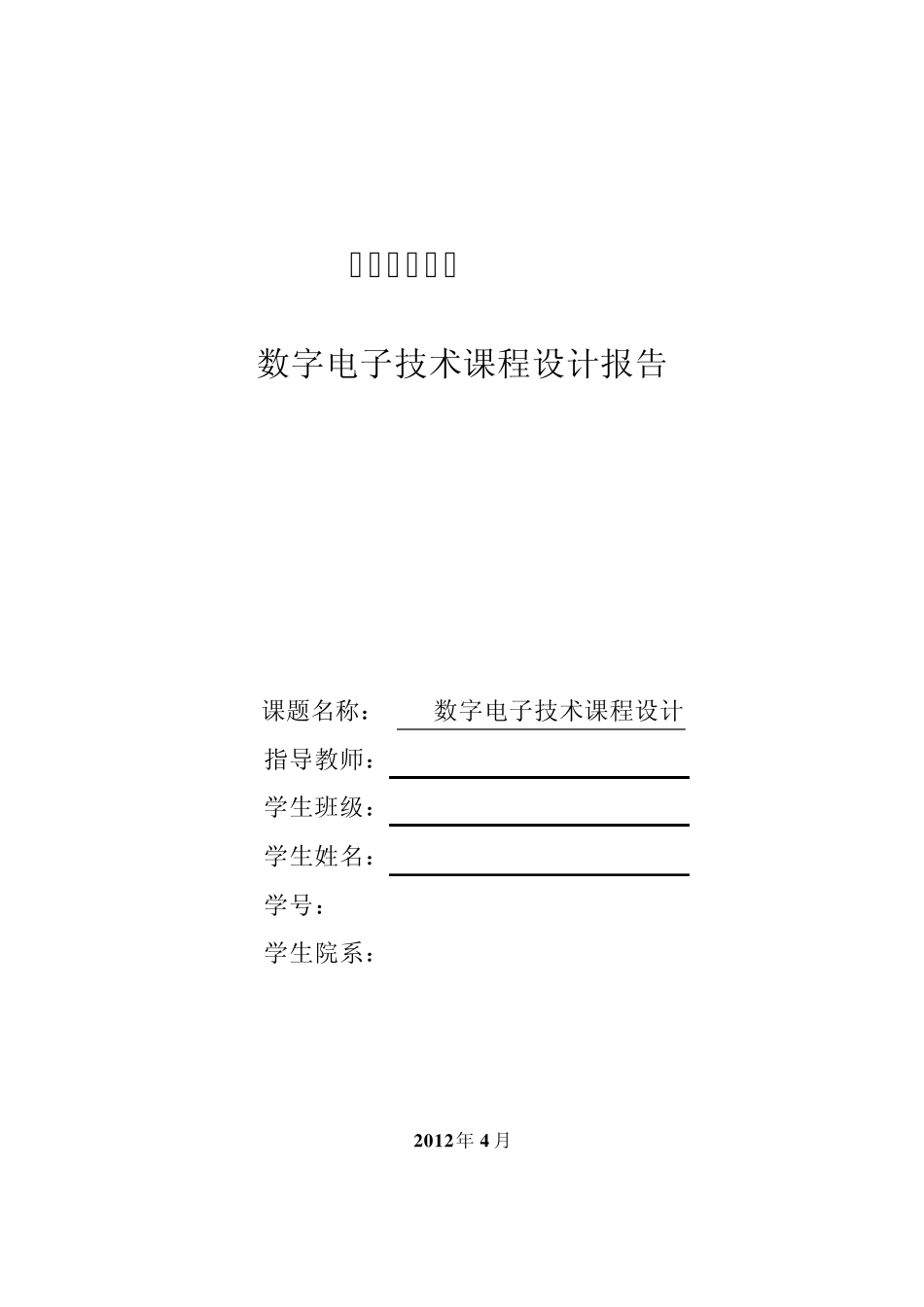

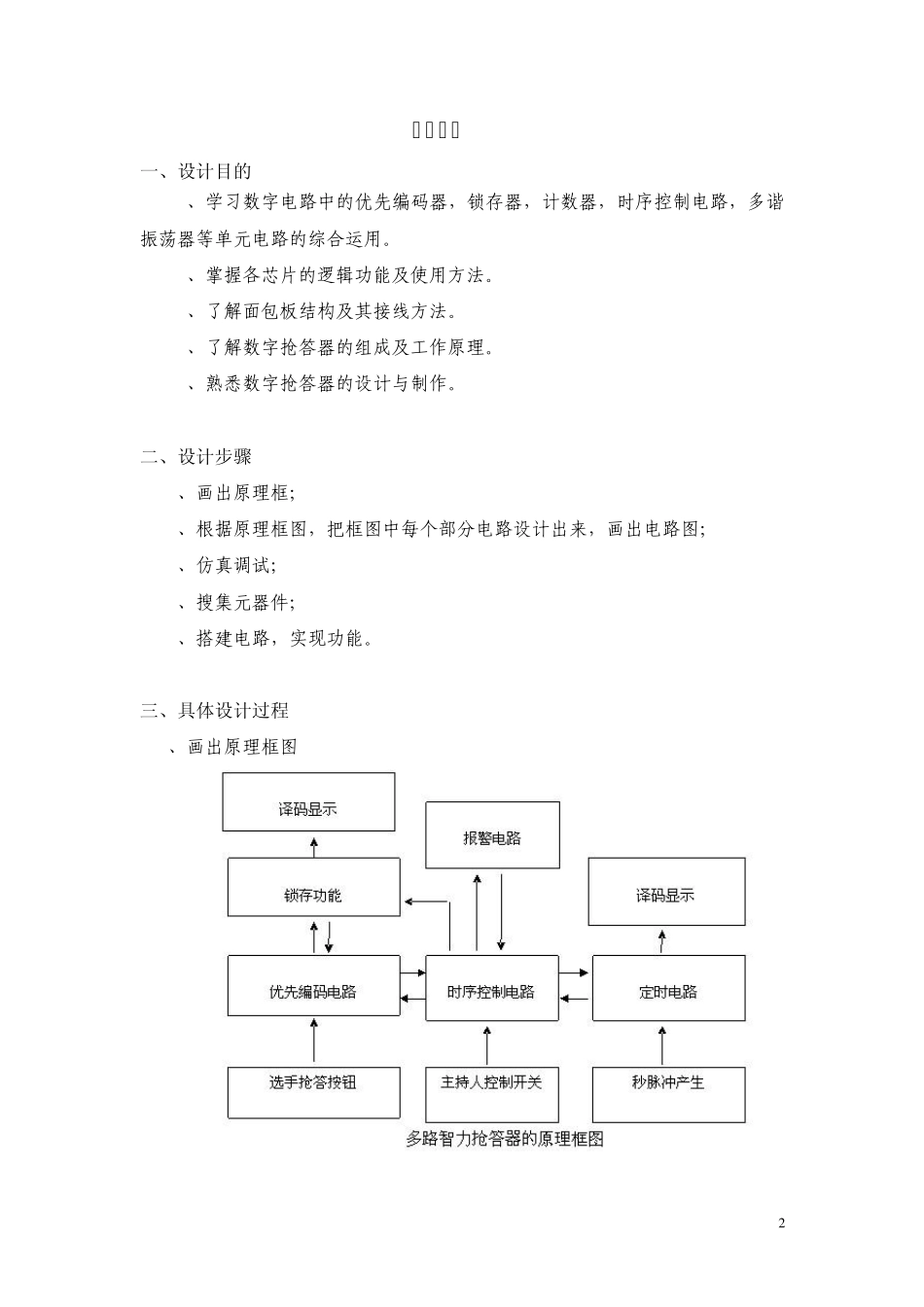

湖北经济学院 数字电子技术课程设计报告 课题名称： 数字电子技术课程设计 指导教师： 学生班级： 学生姓名： 学号： 学生院系： 2 0 1 2 年 4 月 1 设计任务 一、基本功能 1 、设计一个智力竞赛抢答器，可同时供8名选手或8个代表队参加比赛，分别用八个抢答按钮So、S1、S2、S3、S4、S5、S6、S7表示。 2、设置一个由主持人控制的控制开关，用来控制系统清零和抢答。 3、抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在LED数码管上显示出选手的编号，同时蜂鸣器给出音响提示。此外，要封锁输入电路，禁止其他选手抢答。优先抢答选手的编号一直保持到主持人将系统清零为止。 二、扩展功能 1 、抢答器具有定时抢答的功能，抢答时间为30秒。当节目主持人启动“开始”键后，要求定时器立即减计时，并用显示器显示，同时扬声器发出声响，声响持续时间为0.5秒左右。 2、参赛选手在设定的时间内抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零为止。 3、如果定时抢答的时间已到，却没有选手抢答时，本次抢答无效，系统短暂报警，并封锁输入电路，禁止选手超时后抢答，时间显示器上显示00。 2 设计报告 一、设计目的 1、学习数字电路中的优先编码器，锁存器，计数器，时序控制电路，多谐振荡器等单元电路的综合运用。 2、掌握各芯片的逻辑功能及使用方法。 3、了解面包板结构及其接线方法。 4、了解数字抢答器的组成及工作原理。 5、熟悉数字抢答器的设计与制作。 二、设计步骤 1、画出原理框； 2、根据原理框图，把框图中每个部分电路设计出来，画出电路图； 3、仿真调试； 4、搜集元器件； 5、搭建电路，实现功能。 三、具体设计过程 1、画出原理框图 3 如图它由主体电路和扩展电路两部分组成。主体电路完成基本的抢答功能，即开始抢答后，当选手按动抢答键时，能显示选手的编号，同时能封锁输入电路，禁止其他选手抢答。扩展电路完成定时抢答的功能和时间结束时的报警功能。 2、根据原理框图，把框图中每个部分电路设计出来，画出电路图 （1）抢答电路 原理： 该电路完成两个功能：一是分辨出选手按键的先后，并锁存优先抢答者的编号，同时译码显示电路显示编号；二是禁止其他选手按键操作无效。工作过程：开关 S置于"清除"端时，RS触发器的 R非端均为０，４个触发器输出置０，使 74LS148的 ST非 ＝...
