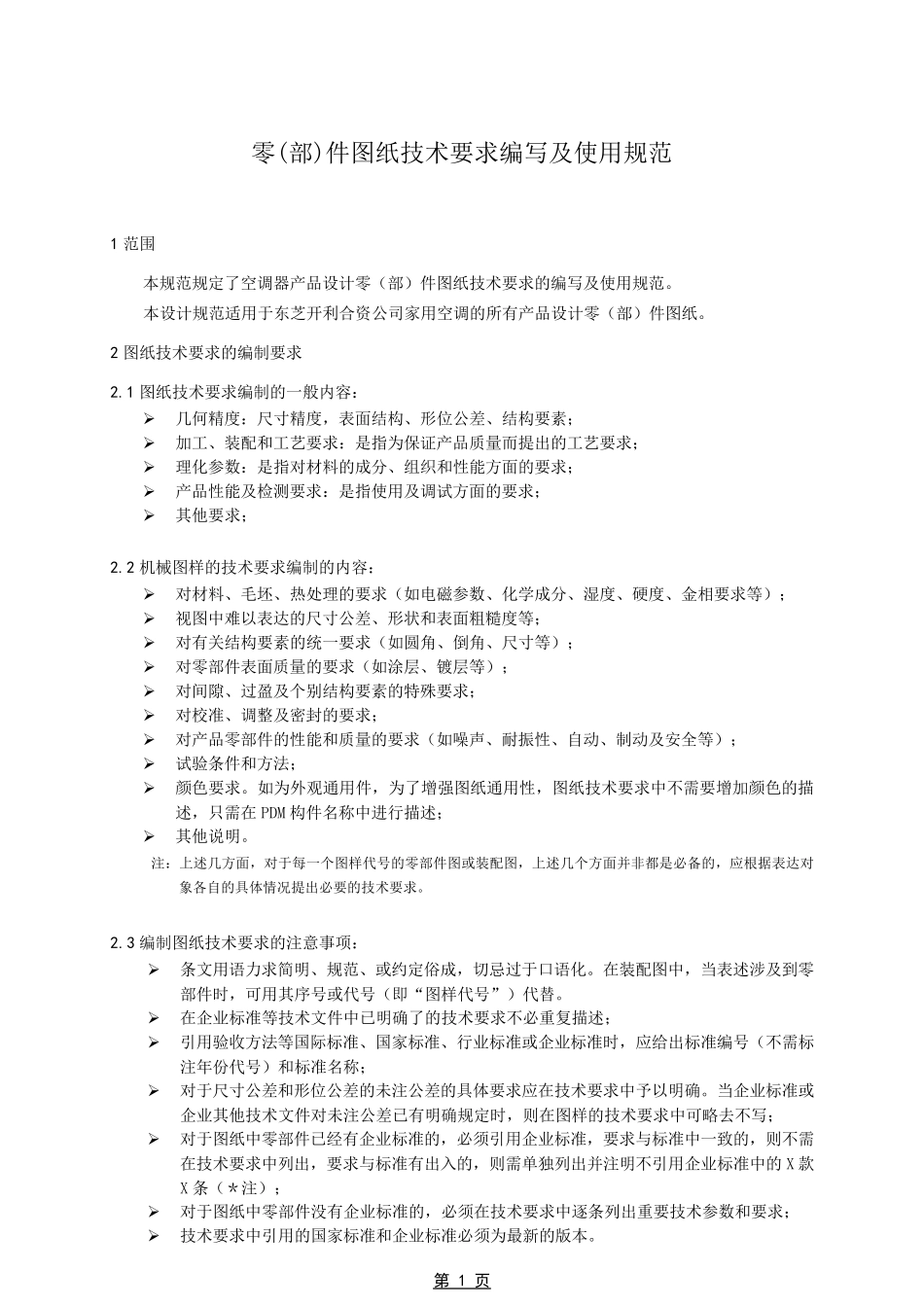

第 1 页 零 (部 )件 图 纸 技 术 要 求 编 写 及 使 用 规 范 1 范 围 本 规 范 规 定 了 空 调 器 产 品 设 计 零 （ 部 ） 件 图 纸 技 术 要 求 的 编 写 及 使 用 规 范 。 本 设 计 规 范 适 用 于 东 芝 开 利 合 资 公 司 家 用 空 调 的 所 有 产 品 设 计 零 （ 部 ） 件 图 纸 。 2 图 纸 技 术 要 求 的 编 制 要 求 2.1 图 纸 技 术 要 求 编 制 的 一 般 内 容 ： ➢ 几 何 精 度 ： 尺 寸 精 度 ， 表 面 结 构 、 形 位 公 差 、 结 构 要 素 ； ➢ 加 工 、 装 配 和 工 艺 要 求 ： 是 指 为 保 证 产 品 质 量 而 提 出 的 工 艺 要 求 ； ➢ 理 化 参 数 ： 是 指 对 材 料 的 成 分 、 组 织 和 性 能 方 面 的 要 求 ； ➢ 产 品 性 能 及 检 测 要 求 ： 是 指 使 用 及 调 试 方 面 的 要 求 ； ➢ 其 他 要 求 ； 2.2 机 械 图 样 的 技 术 要 求 编 制 的 内 容 ： ➢ 对 材 料 、 毛 坯 、 热 处 理 的 要 求 （ 如 电 磁 参 数 、 化 学 成 分 、 湿 度 、 硬 度 、 金 相 要 求 等 ） ； ➢ 视 图 中 难 以 表 达 的 尺 寸 公 差 、 形 状 和 表 面 粗 糙 度 等 ； ➢ 对 有 关 结 构 要 素 的 统 一 要 求 （ 如 圆角、 倒角、 尺 寸 等 ） ； ➢ 对 零 部 件 表 面 质 量 的 要 求 （ 如 涂层、 镀层等 ） ； ➢ 对 间隙、 过盈及 个别结 构 要 素 的 特殊要 求 ； ➢ 对 校准、 调 整及 密封的 要 求 ； ➢ 对 产 品 零 部 件 的 性 能 和 质 量 的 要 求 （ 如 噪声、 耐振性 、 自动、 制 动及 安全等 ） ； ➢ 试 验条件 和 方 法； ➢ 颜色要 求 。 如 为 外观通用 件 ， 为 了 增强图 纸 通用 性 ， 图 纸 技 术 要 求 中 不需要 增加 颜色的 描述， 只需在PDM 构 件 名称中 进行描述； ➢ 其 他 说明。 注： 上述几 方 面 ， 对 于 每一 个图 样 代号的 零 部 件 图 或装 配 图 ， 上述几 个方 面 并非都是 必备...
