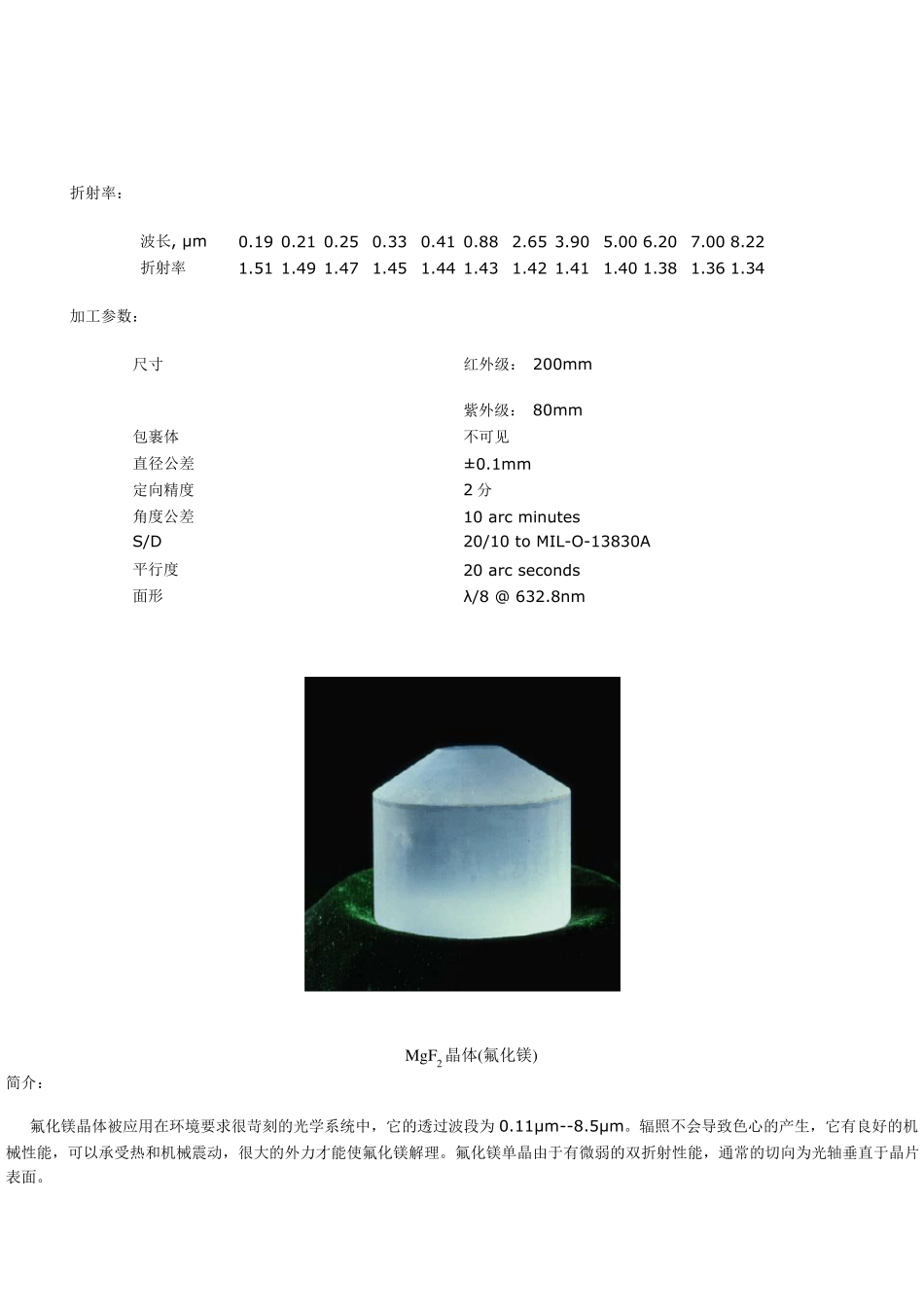

Al2O3 晶体（蓝宝石） 简介： 氧化铝晶体（白宝石，蓝宝石，Sapphire，Al2O3）是一种很重要的光学晶体。它具有高硬度、高熔点、高强度、高透过率、耐高温和抗腐蚀的特性，广泛地用于航空航天仪器的红外和紫外的窗口、激光工作窗口、高炉测温窗口以及太阳能电池保护罩和永不磨损手表镜面等。在窗口应用方面，它具有如下优良的特性： • 光透过范围从300nm 到5.5μm • 3-5μm 波段红外透过率大于85% • 具有高硬度，高透过率,抗挠曲强度和抗风蚀、雨蚀的能力 • 优良的热传导性能 • 低散射率0.02 在λ=26 到31μm，880℃ 蓝宝石具有高介电常数，特定的晶向，优良的表面光洁度，极好的物理、电学和热学性能，使其成为许多微电路设计和生产，以及高温超导薄膜制造中广泛使用的衬底材料。在衬底应用方面，它具有如下优点： • 均匀可重现的介电常数，在10 到1011HZ 之间平行于A 轴为 9.3、平行于C 轴为 11.5 • 具有特定的准确的晶向 材料基本性能： 熔点 2050 oC 密度 3.91g/m3 莫氏硬度 9 杨氏模量 53 Mpsi 透过波段 300nm-5.5μm 加工参数 尺寸 Diameter up to 60mm; 包裹体 None visible 直径公差 ± 0.1mm 定向精度 2 arc minutes 角度公差 10 arc minutes S/D 20/10 to MIL-O-13830A 平行度 20 arc seconds 面形 λ/8 @ 632.8nm CaF2 晶体（氟化钙） 简介： 氟化钙晶体是一种很重要的光学晶体，它具有如下优良的特性： 1、在真空紫外到红外(0.13-11μm)的波段有很高的透过率 2、 应用在光学棱镜、透镜、锲角片、窗口片以及各种光学系统中 我公司是中国最大的氟化物生产商，我们的氟化钙单晶由于有以上优良特性，非常适合做紫外和深紫外的窗口。 材料特性： 密度 3.18 g/cm3 熔点 1357~1360℃ 晶格常数 5.46 Å 努普硬度 178 [100], 160 [110]kg/mm2 介电常数 6.76 ，105HZ 晶体类型 cubic, CaF2 type structure 解离面 (111) 应用 laser windows for Excimer laser deliverable in IR, UV and DUV 折射率： 波长, µm 0.19 0.21 0.25 0.33 0.41 0.88 2.65 3.90 5.00 6.20 7.00 8.22 折射率 1.51 1.49 1.47 1.45 1.44 1.43 1.42 1.41 1.40 1.38 1.36 1.34 加工参数： 尺寸 红外级： 200mm 紫外级： 80mm 包裹体 不可见 直径公差 ±0.1mm 定向精度 2 分 角度公差 10 arc mi...
