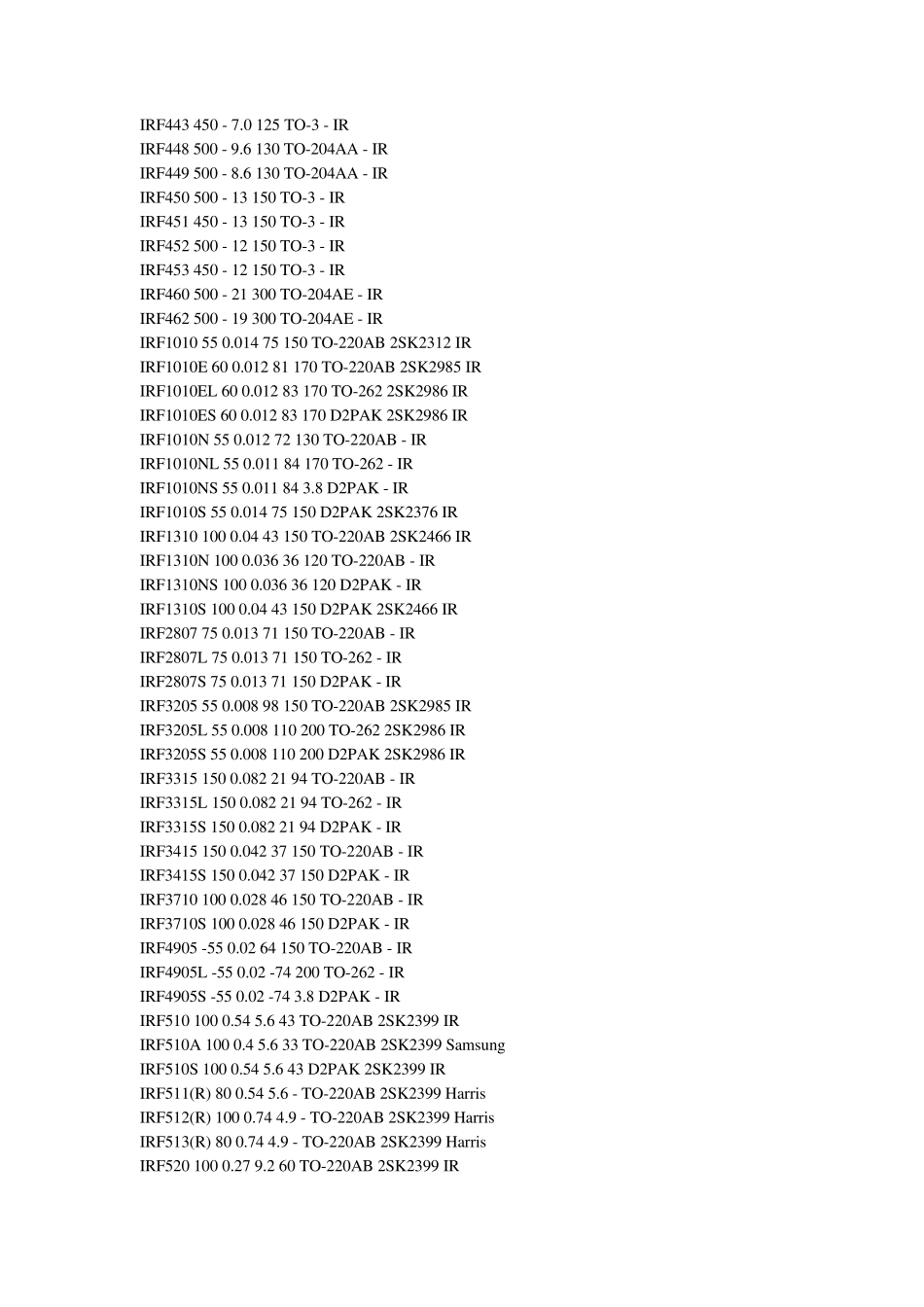

常用大功率场效应管_第3页
3/7
2009-11-16 14:24 IRF 系列 POWER MOSFET 功率场效应管型号参数查询及代换 带有"-"号的参数为P 沟道场效应管,带有/的参数的为P 沟道,N 沟道双管封装在一起的场效应管,没注明的均为N 沟道场效应管. 型号 Drain-to-Source Voltage 漏极到源极电压 Static Drain-Source On-State Resistance 静态漏源 通态电阻 Continuous Drain Current 漏极连续电流(TC=25℃) PD Total Pow er Dissipation 总功率耗散(TC=25℃) Package 封装 Toshiba Replacement 替换东芝型号 Vender 供应商 型号 耐压(V) 内阻(mΩ ) 电流(A) 功率(W) 封装 厂商 IRF48 60 - 50 190 TO-220AB - IR IRF024 60 - 17 60 TO-204AA - IR IRF034 60 - 30 90 TO-204AE - IR IRF035 60 - 25 90 TO-204AE - IR IRF044 60 - 30 150 TO-204AE - IR IRF045 60 - 30 150 TO-204AE - IR IRF054 60 - 30 180 TO-204AA - IR IRF120 100 - 8.0 40 TO-3 - IR IRF121 60 - 8.0 40 TO-3 - IR IRF122 100 - 7.0 40 TO-3 - IR IRF123 60 - 7.0 40 TO-3 - IR IRF130 100 - 14 75 TO-3 - IR IRF131 60 - 14 75 TO-3 - IR IRF132 100 - 12 75 TO-3 - IR IRF133 60 - 12 75 TO-3 - IR IRF140 100 - 27 125 TO-204AE - IR IRF141 60 - 27 125 TO-204AE - IR IRF142 100 - 24 125 TO-204AE - IR IRF143 60 - 24 125 TO-204AE - IR IRF150 100 - 40 150 TO-204AE - IR IRF151 60 - 40 150 TO-204AE - IR IRF152 100 - 33 150 TO-204AE - IR IRF153 60 - 33 150 TO-204AE - IR IRF220 200 - 5.0 40 TO-3 - IR IRF221 150 - 5.0 40 TO-3 - IR IRF222 200 - 4.0 4.0 TO-3 - IR IRF223 150 - 4.0 40 TO-3 - IR IRF224 250 - 3.8 40 TO-204AA - IR IRF225 250 - 3.3 40 TO-204AA - IR IRF230 200 - 9.0 75 TO-3 - IR IRF231 150 - 9.0 75 TO-3 - IR IRF232 200 - 8.0 75 TO-3 - IR IRF233 150 - 8.0 75 TO-3 - IR IRF234 250 - 8.1 75 TO-204AA - IR IRF235 250 - 6.5 75 TO-204AA - IR IRF240 200 - 18 125 TO-204AE - IR IRF241 150 - 18 125 ...
