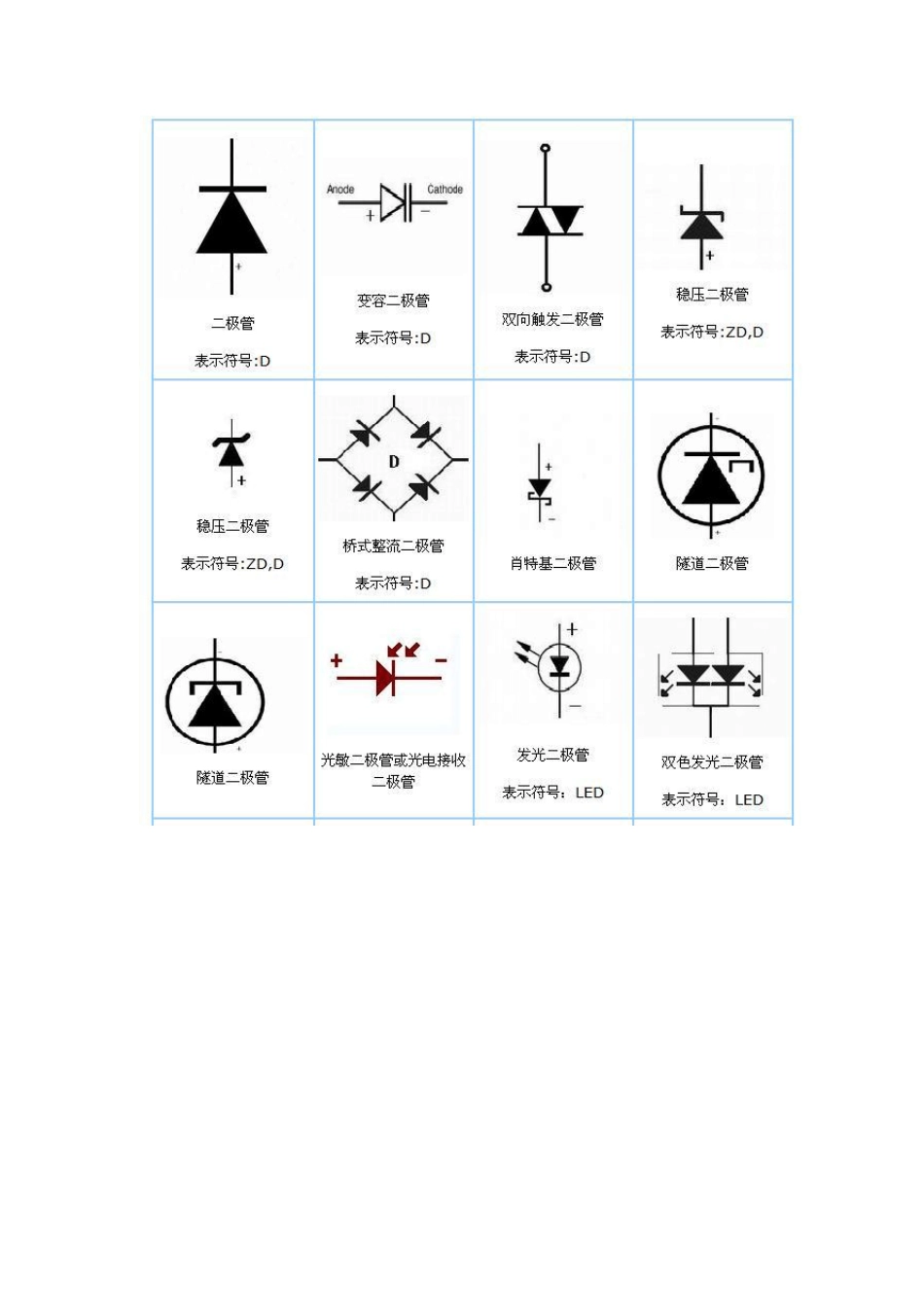

电子元器件符号大全 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表 PAR 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接片 XB 插头 XP 插座 XS 端子板 XT 电 线 ,电 缆 ,母 线 W 直 流 母 线 WB 插 接 式 (馈 电 )母 线 WIB 电 力 分 支 线 WP 照 明 分 支 线 WL 应 急 照 明 分 支 线 WE 电 力 干 线 WPM 照 明 干 线 WLM 应 急 照 明 干 线 WEM 滑 触 线 WT 合 闸 小 母 线 WCL 控 制 小 母 线 WC 信 号 小 母 线 WS 闪 光 小 母 线 WF 事 故 音 响 小 母 线 WFS 预 告 音 响 小 母 线 WPS 电 压 小 母 线 WV 事 故 照 明 小 母 线 WELM 避 雷 器 F 熔 断 器 FU 快 速 熔 断 器 FTF 跌 落 式 熔 断 器 FF 限 压 保 护 器 件 FV 电 容 器 C 电 力 电 容 器 CE 正 转 按 钮 SBF 反 转 按 钮 SBR 停 止 按 钮 SBS 紧 急 按 钮 SBE 试 验 按 钮 SBT 复 位 按 钮 SR 限 位 开 关 SQ 接 近 开 关 SQP 手 动 控 制 开 关 SH 时 间 控 制 开 关 SK 液 位 控 制 开 关 SL 湿 度 控 制 开 关 SM 压 力 控 制 开 关 SP 速 度 控 制 开 关 SS 温 度 控 制 开 关 ,辅 助 开 关 ST 电 压 表 切 换 开 关 SV 电 流 表 切 换 开 关 SA 整 流 器 U 可 控 硅 整 流 器 UR 控 制 电 路 有 电 源 的 整 流 器 VC 变 频 器 UF 变 流 器 UC 逆 变 器 UI 电 动 机 M 异 步 电 动 机 MA 同 步 电 动 机 MS 直 流 电 动 机 MD 绕 线 转 子 感 应 电 动 机 MW 鼠 笼 型 电 动 机 MC 电 动 阀 YM 电 磁 阀 YV 防 火 阀 YF 排 烟 阀 YS 电 磁 锁 YL 跳 闸 线 圈 YT 合 闸 线 圈 YC 气 动 执 行 器 YPA,YA 电 动 执 行 器 YE 发 热 器 件 (电 加 热 ) FH 照 明 灯 (发 光 器 件 ) EL 空 气 调 节 器 EV 电 加 热 器 加 热 元 件 EE 感 应 线 圈 ,电 抗 器 L 励 磁 线 圈 LF 消 弧 线 圈 LA 滤 波 电 容 器 LL 电 阻 器 ,变 阻 器 R 电 位 器 RP 热 敏 电 阻 RT 光 敏 电 阻 RL 压 敏 电 阻 RPS 接 地 电 阻 RG 放 电 电 阻 RD 启动 变 阻 器 RS 频 敏 变 阻 器 RF 限 流 电 阻 器 RC 光 电 池,热 电 传感 器 B 压 力 变 换 器 BP 温 度 变 换 器 BT 速 度 变 换 器 BV 时 间 测量传感 器 BT1、BK 液 位 测量传感 器 BL 温 度 测量传感 器 BH、BM
