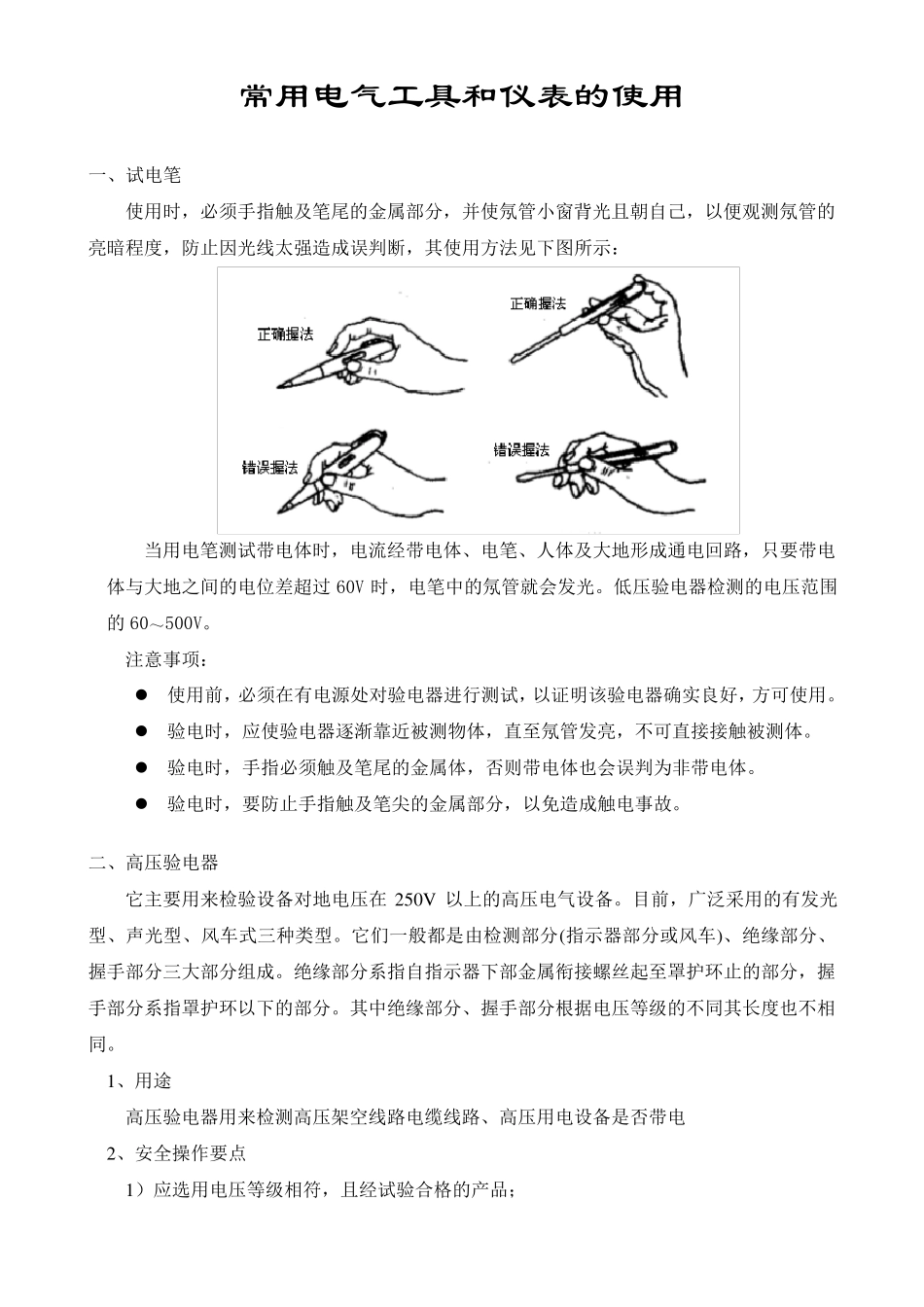

常用电气工具和仪表的使用 一、试电笔 使用时，必须手指触及笔尾的金属部分，并使氖管小窗背光且朝自己，以便观测氖管的亮暗程度，防止因光线太强造成误判断，其使用方法见下图所示： 当用电笔测试带电体时，电流经带电体、电笔、人体及大地形成通电回路，只要带电体与大地之间的电位差超过 60V 时，电笔中的氖管就会发光
低压验电器检测的电压范围的 60～500V
注意事项： 使用前，必须在有电源处对验电器进行测试，以证明该验电器确实良好，方可使用
验电时，应使验电器逐渐靠近被测物体，直至氖管发亮，不可直接接触被测体
验电时，手指必须触及笔尾的金属体，否则带电体也会误判为非带电体
验电时，要防止手指触及笔尖的金属部分，以免造成触电事故
二、高压验电器 它主要用来检验设备对地电压在 250V 以上的高压电气设备
目前，广泛采用的有发光型、声光型、风车式三种类型
它们一般都是由检测部分(指示器部分或风车)、绝 缘 部分、握 手部分三大部分组 成
绝 缘 部分系 指自指示器下部金属衔 接螺 丝 起 至罩 护 环 止的部分，握手部分系 指罩 护 环 以下的部分
其中绝 缘 部分、握 手部分根 据 电压等 级 的不同 其长 度也不相同
1、用途 高压验电器用来检测高压架 空 线路电缆 线路、高压用电设备是否带电 2、安 全 操 作 要点 1） 应选 用电压等 级 相 符 ，且经试验合 格 的产 品 ； 2）使用前应对验电器的外观进行检查，试验是否超周期、外表是否损坏、破伤，绝缘杆应清洁，无破损等； 3）使用前应检查验电器报警装置是否正常； 4）验电前应先在确知带电设备上试验，以证实其完好后，方可使用
5）使用高压验电器时，不要直接接触设备的带电部分，而要逐渐接近，致氖灯发亮为止
6）使用时应注意避免因受邻近带电设备影响而使验电器氖灯发亮，引起误判断
验电器与带电设备
