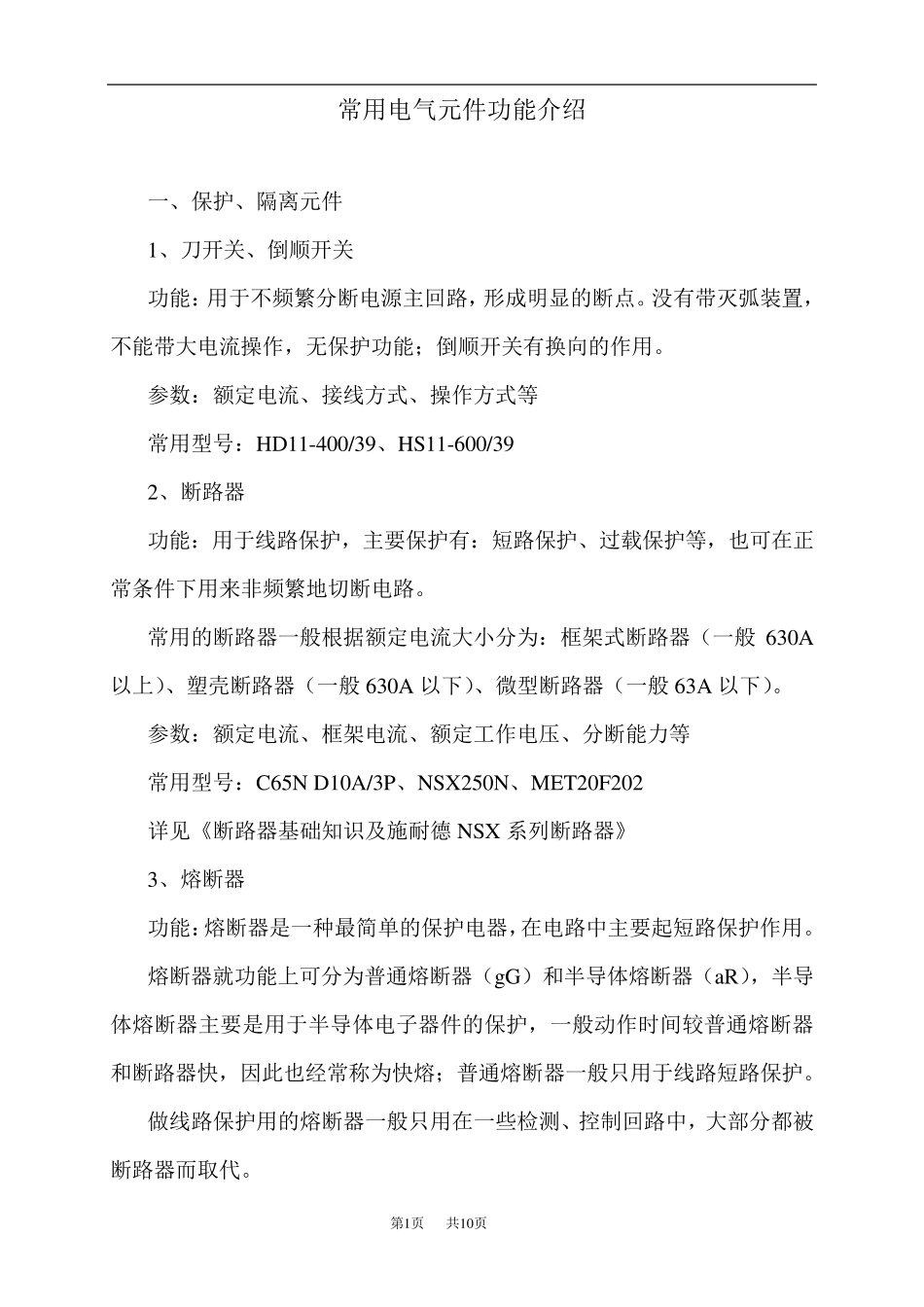

第1页 共10页 常用电气元件功能介绍 一、保护、隔离元件 1、刀开关、倒顺开关 功能：用于不频繁分断电源主回路，形成明显的断点。没有带灭弧装置，不能带大电流操作，无保护功能；倒顺开关有换向的作用。 参数：额定电流、接线方式、操作方式等 常用型号：HD11-400/39、HS11-600/39 2、断路器 功能：用于线路保护，主要保护有：短路保护、过载保护等，也可在正常条件下用来非频繁地切断电路。 常用的断路器一般根据额定电流大小分为：框架式断路器（一般 630A以上）、塑壳断路器（一般 630A 以下）、微型断路器（一般 63A 以下）。 参数：额定电流、框架电流、额定工作电压、分断能力等 常用型号：C65N D10A/3P、NSX250N、MET20F202 详见《断路器基础知识及施耐德 NSX 系列断路器》 3、熔断器 功能：熔断器是一种最简单的保护电器，在电路中主要起短路保护作用。 熔断器就功能上可分为普通熔断器（gG）和半导体熔断器（aR），半导体熔断器主要是用于半导体电子器件的保护，一般动作时间较普通熔断器和断路器快，因此也经常称为快熔；普通熔断器一般只用于线路短路保护。 做线路保护用的熔断器一般只用在一些检测、控制回路中，大部分都被断路器而取代。 第2页 共10页 参数：额定电压、额定电流 常用型号：RT18-2A/32X、NGTC1-250A/690V 4、刀熔开关 功能：主要用于动力回路的短路保护，也可用于正常情况下非频繁的切断电路。 可替代断路器的部分功能，比断路器更经济。一般用于驱动器前端或总进线电源处做短路保护。 由熔断器和隔离开关延伸而来，也有叫做熔断器式隔离开关。 参数：框架电流、额定电流、额定电压 常用型号： 5、过电压保护器（浪涌保护器） 功能：用于线路的过电压保护，主要用于保护由于雷电等引起的感应电压的冲击，保护线路上的电子元器件。 可分为几个级别，电源进线回路保护的，也有控制回路保护的，应与避雷针等防雷器件配合使用。 参数： 常用型号： 6、热继电器 功能：用于控制对象（电机）的过载保护，常见于对多电机的保护。 当一台变频器驱动多台电机时，需要加热继电器做过载保护，防止其中某台电机因过载而烧坏。一般用于鼠笼或者变频电机，绕线式电机一般不采用热继电器来做过载保护，而用过流继电器。（绕线式电机一般过载能力较鼠笼式强，直接启动时启动电流也交鼠笼式小。） 第3页 共10页 参数：整定电流、 常用型号：LRD-12C+LAD 7、其他保护继电器（相序继电...
