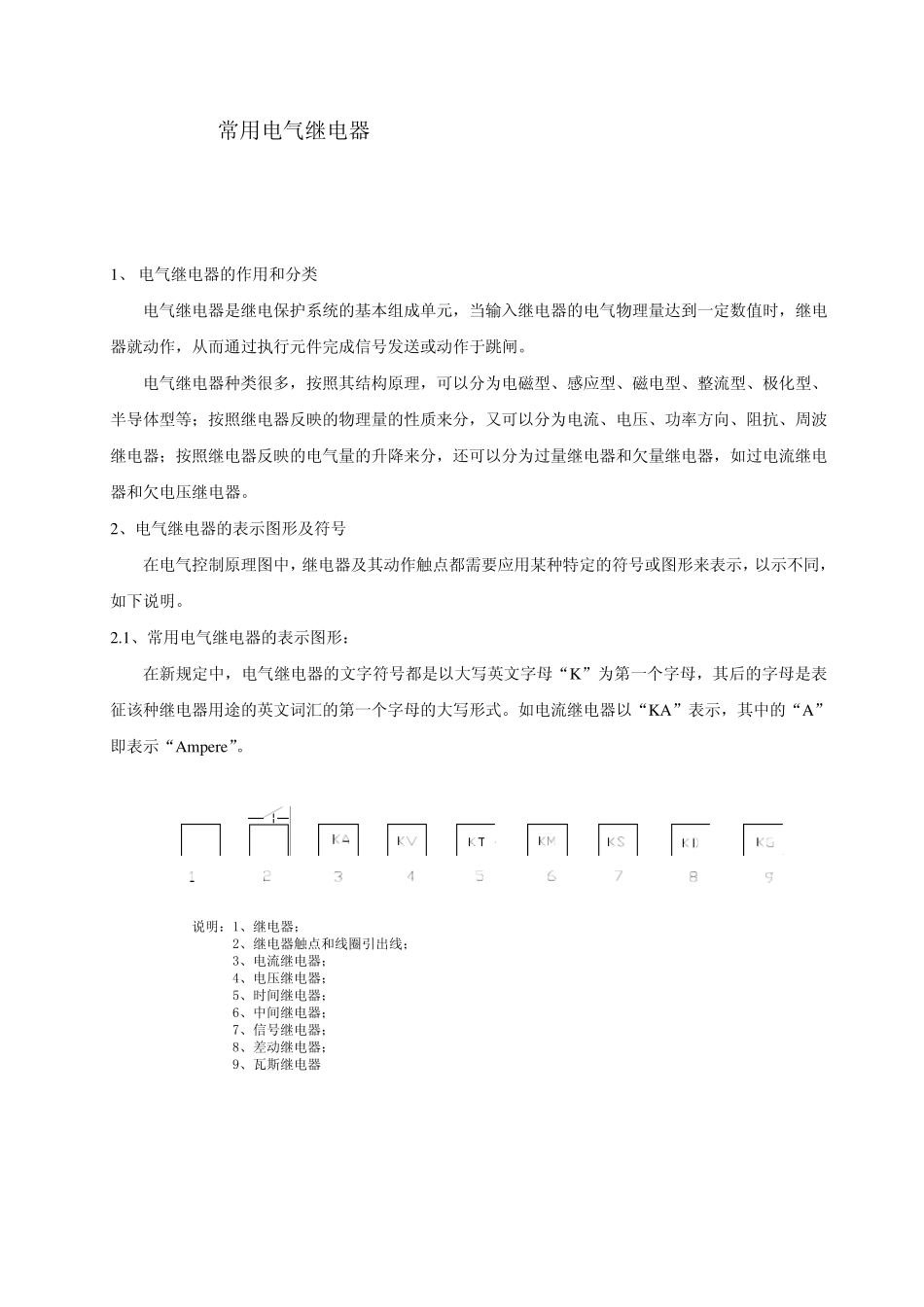

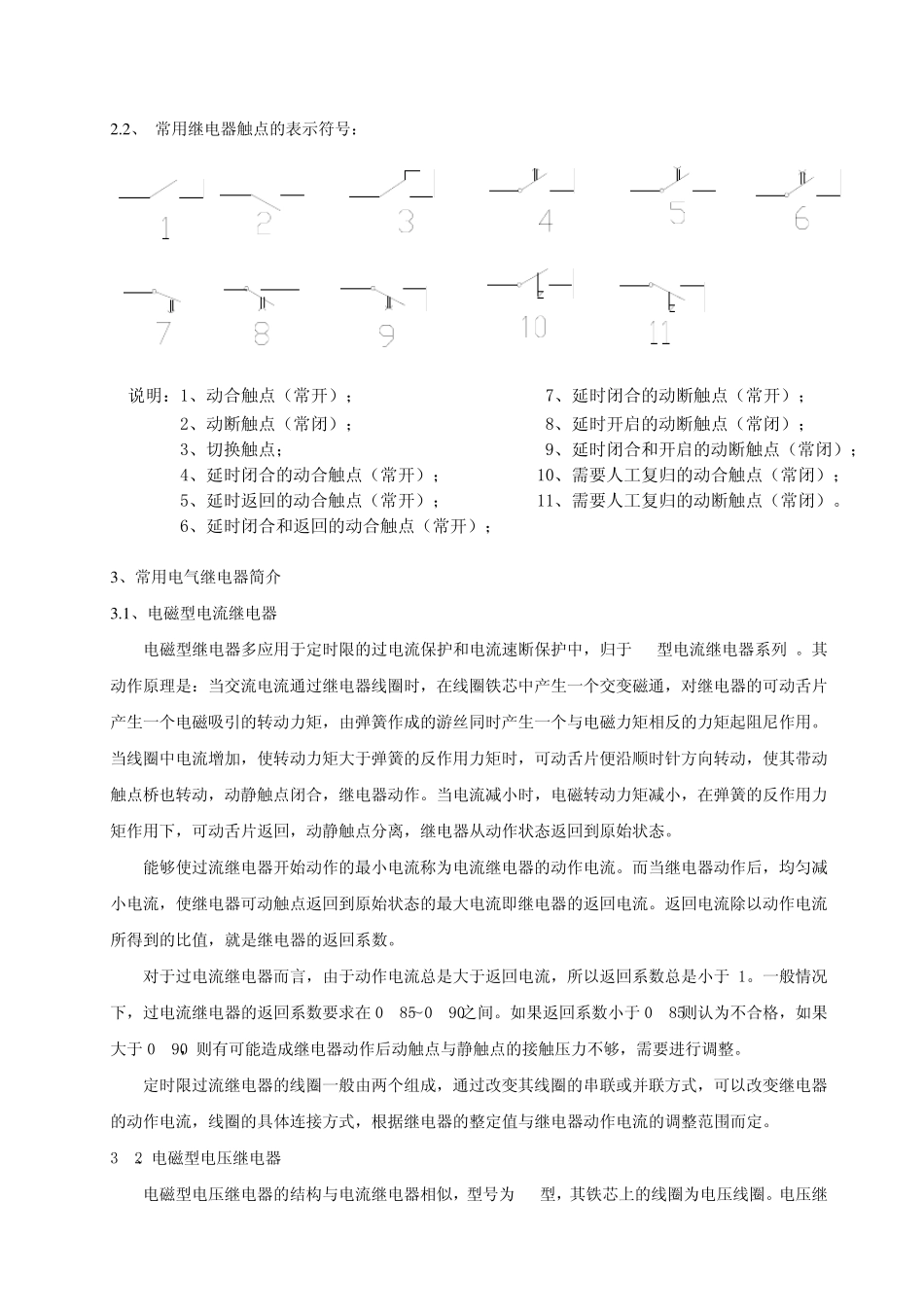

常 用 电 气 继 电 器 1、 电 气 继 电 器 的 作 用 和 分 类 电 气 继 电 器 是 继 电 保 护 系 统 的 基 本 组 成 单 元 ， 当 输 入 继 电 器 的 电 气 物 理 量 达 到 一 定 数 值 时 ， 继 电器 就 动 作 ， 从 而 通 过 执 行 元 件 完 成 信 号 发 送 或 动 作 于 跳 闸 。 电 气 继 电 器 种 类 很 多 ， 按 照 其 结 构 原 理 ， 可 以 分 为 电 磁 型 、 感 应 型 、 磁 电 型 、 整 流 型 、 极 化 型 、半 导 体 型 等 ； 按 照 继 电 器 反 映 的 物 理 量 的 性 质 来 分 ， 又 可 以 分 为 电 流 、 电 压 、 功 率 方 向 、 阻 抗 、 周 波继 电 器 ； 按 照 继 电 器 反 映 的 电 气 量 的 升 降 来 分 ， 还 可 以 分 为 过 量 继 电 器 和 欠 量 继 电 器 ， 如 过 电 流 继 电器 和 欠 电 压 继 电 器 。 2、 电 气 继 电 器 的 表 示 图 形 及 符 号 在 电 气 控 制 原 理 图 中 ， 继 电 器 及 其 动 作 触 点 都 需 要 应 用 某 种 特 定 的 符 号 或 图 形 来 表 示 ， 以 示 不 同 ，如 下 说 明 。 2.1、 常 用 电 气 继 电 器 的 表 示 图 形 ： 在 新 规 定 中 ， 电 气 继 电 器 的 文 字 符 号 都 是 以 大写英文 字 母“K”为 第一 个字 母， 其 后的 字 母是 表征该种 继 电 器 用 途的 英文 词汇的 第一 个字 母的 大写形 式。 如 电 流 继 电 器 以 “KA”表 示 ， 其 中 的 “A”即表 示 “Ampere”。 说 明 ： 1、 继 电 器 ； 2、 继 电 器 触 点 和 线圈引出线； 3、 电 流 继 电 器 ； 4、 电 压 继 电 器 ； 5、 时 间继 电 器 ； 6、 中 间继 电 器 ； 7、 信 号 继 电 器 ； 8、 差动 继 电 器 ； 9、 瓦斯继 电 器 2 .2 、 常用继电器触点的表示符号： 说明：1、动合触点（常开）； 7、延时闭合的动断触点（常开）； 2、动断触点（常闭）； 8、延时开启的动断触点（常闭）； 3、切换触点； 9、延时闭合和开启的动断触点（常闭）； 4、延时闭合的...
