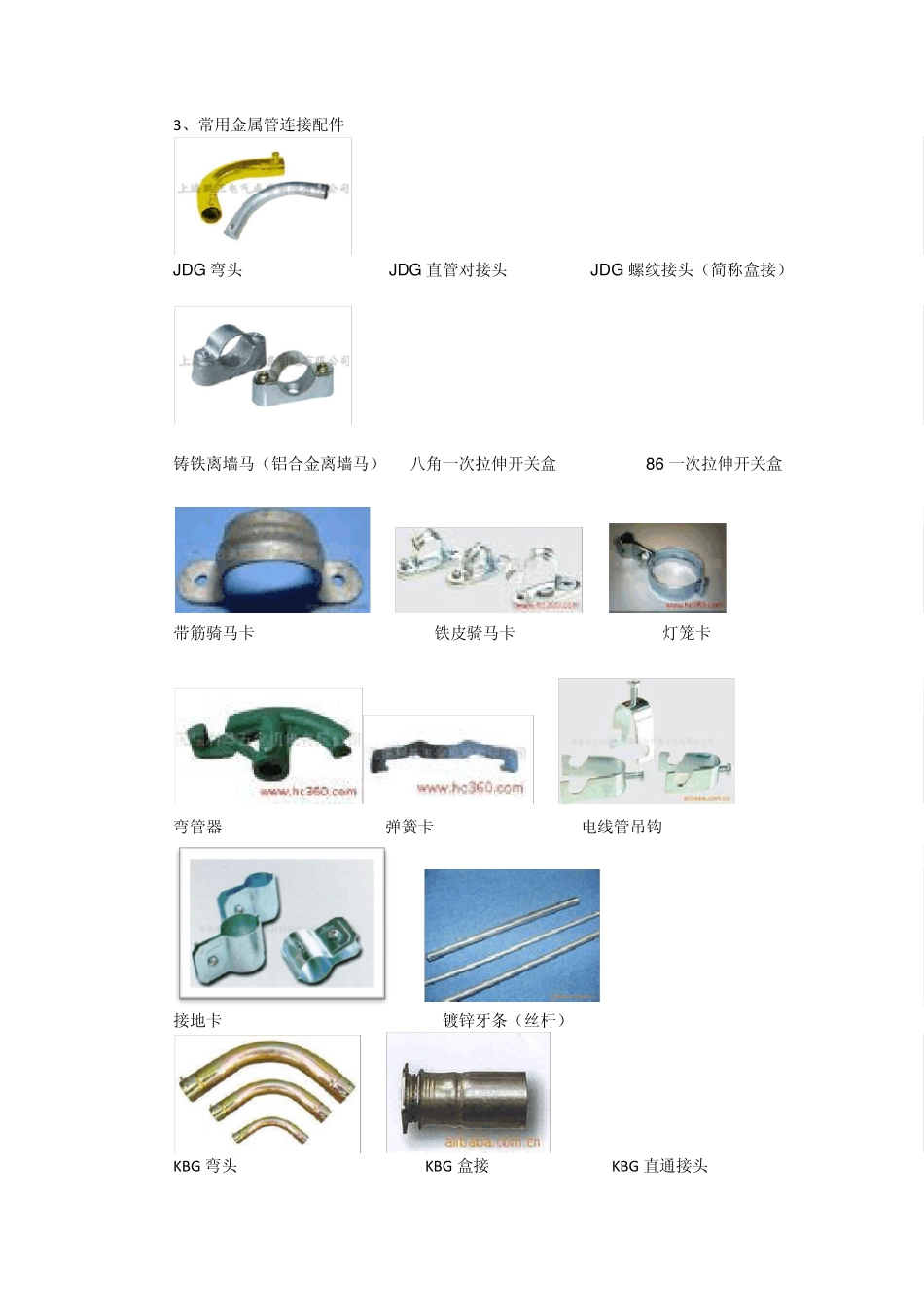

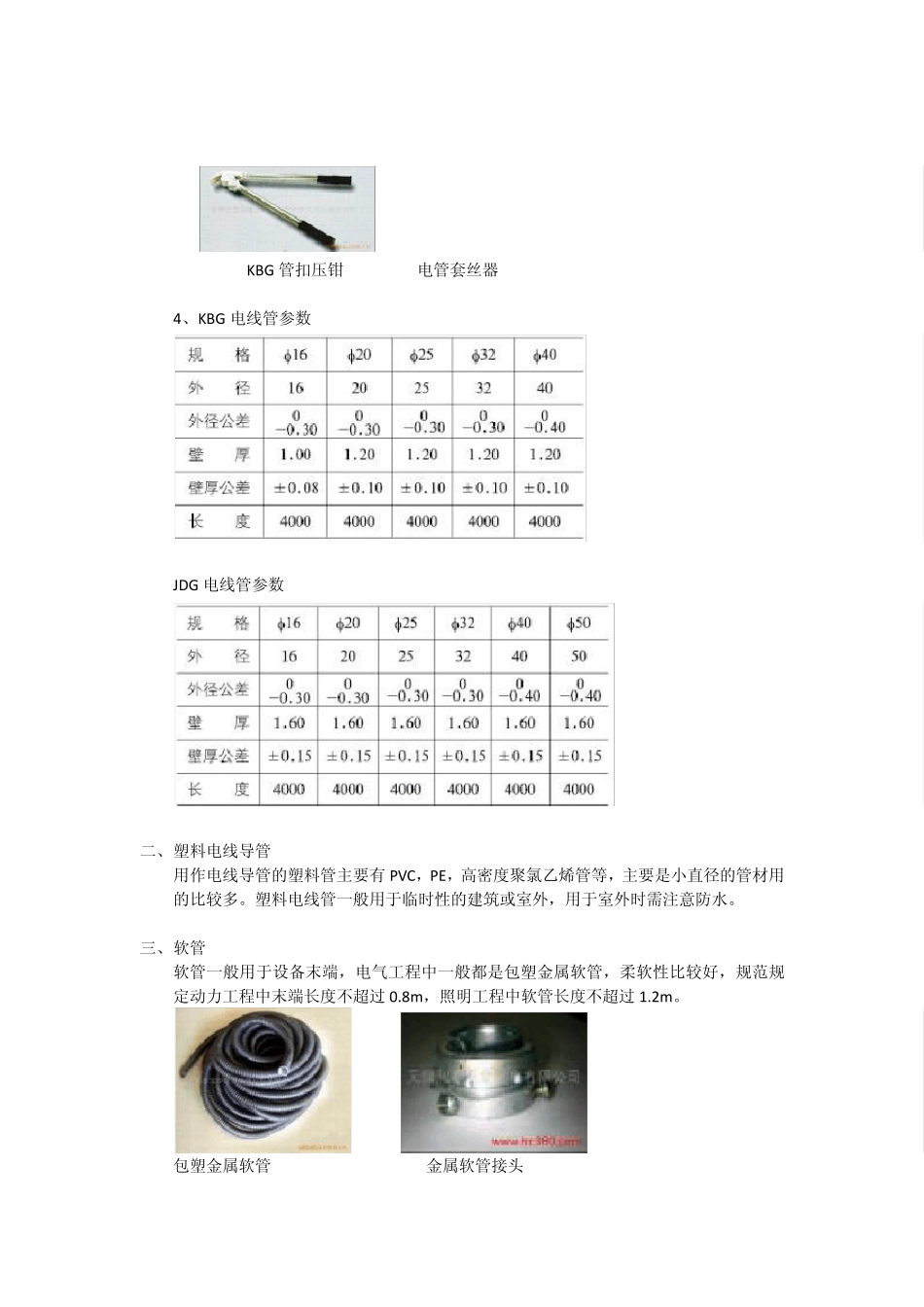

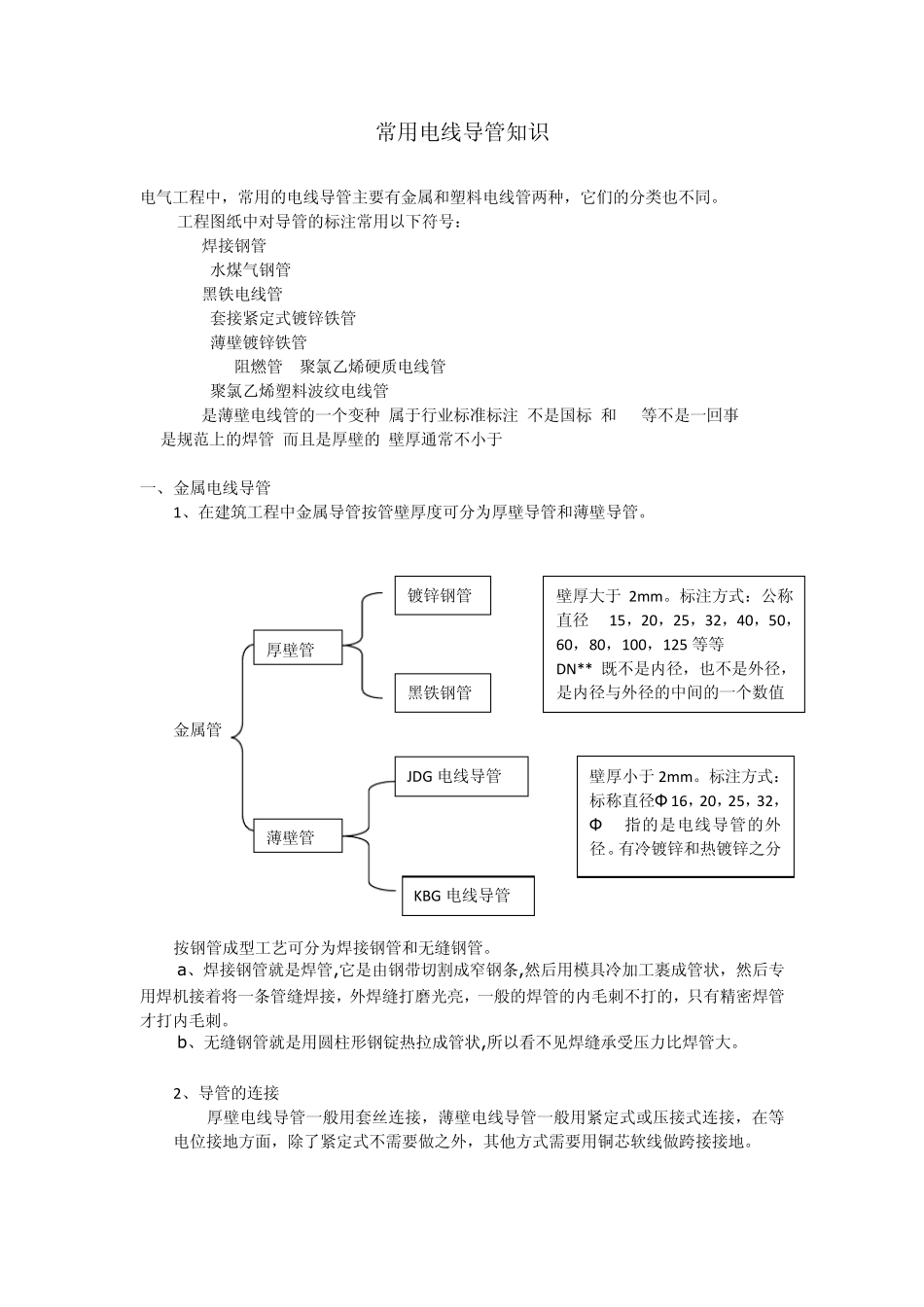

常用电线导管知识 电气工程中，常用的电线导管主要有金属和塑料电线管两种，它们的分类也不同。 工程图纸中对导管的标注常用以下符号： SC:焊接钢管; JRC:水煤气钢管; MT:黑铁电线管; JGD:套接紧定式镀锌铁管; KBG:薄壁镀锌铁管; PC\PVC(阻燃管):聚氯乙烯硬质电线管; KPC:聚氯乙烯塑料波纹电线管 KBG,JDG是薄壁电线管的一个变种,属于行业标准标注,不是国标,和SC等不是一回事 SC是规范上的焊管,而且是厚壁的,壁厚通常不小于3mm 一、 金属电线导管 1、在建筑工程中金属导管按管壁厚度可分为厚壁导管和薄壁导管。 金属管 按钢管成型工艺可分为焊接钢管和无缝钢管。 a、焊接钢管就是焊管,它是由钢带切割成窄钢条,然后用模具冷加工裹成管状，然后专用焊机接着将一条管缝焊接，外焊缝打磨光亮，一般的焊管的内毛刺不打的，只有精密焊管才打内毛刺。 b、无缝钢管就是用圆柱形钢锭热拉成管状,所以看不见焊缝承受压力比焊管大。 2、导管的连接 厚壁电线导管一般用套丝连接，薄壁电线导管一般用紧定式或压接式连接，在等电位接地方面，除了紧定式不需要做之外，其他方式需要用铜芯软线做跨接接地。 厚壁管 薄壁管 镀锌钢管 黑铁钢管 壁厚大于2mm。标注方式：公称直径 DN15，20，25，32，40，50，60，80，100，125 等等 DN** 既不是内径，也不是外径，是内径与外径的中间的一个数值 JDG 电线导管 KBG 电线导管 壁厚小于2mm。标注方式：标称直径Φ 16，20，25，32， Φ **指的是电线导管的外径。有冷镀锌和热镀锌之分 3、常用金属管连接配件 JDG 弯头 JDG 直管对接头 JDG 螺纹接头（简称盒接） 铸铁离墙马（铝合金离墙马） 八角一次拉伸开关盒 86 一次拉伸开关盒 带筋骑马卡 铁皮骑马卡 灯笼卡 弯管器 弹簧卡 电线管吊钩 接地卡 镀锌牙条（丝杆） KBG 弯头 KBG 盒接 KBG 直通接头 KBG 管扣压钳 电管套丝器 4、KBG 电线管参数 JDG 电线管参数 二、 塑料电线导管 用作电线导管的塑料管主要有 PVC，PE，高密度聚氯乙烯管等，主要是小直径的管材用的比较多。塑料电线管一般用于临时性的建筑或室外，用于室外时需注意防水。 三、 软管 软管一般用于设备末端，电气工程中一般都是包塑金属软管，柔软性比较好，规范规定动力工程中末端长度不超过 0.8m ，照明工程中软管长度不超过 1.2m 。 包塑金属软管 金属软管接头 四、 管配件介绍 JDG 配件 金属电线导管直接对接头采用优...
