常用钻具紧扣扭矩表VIP免费

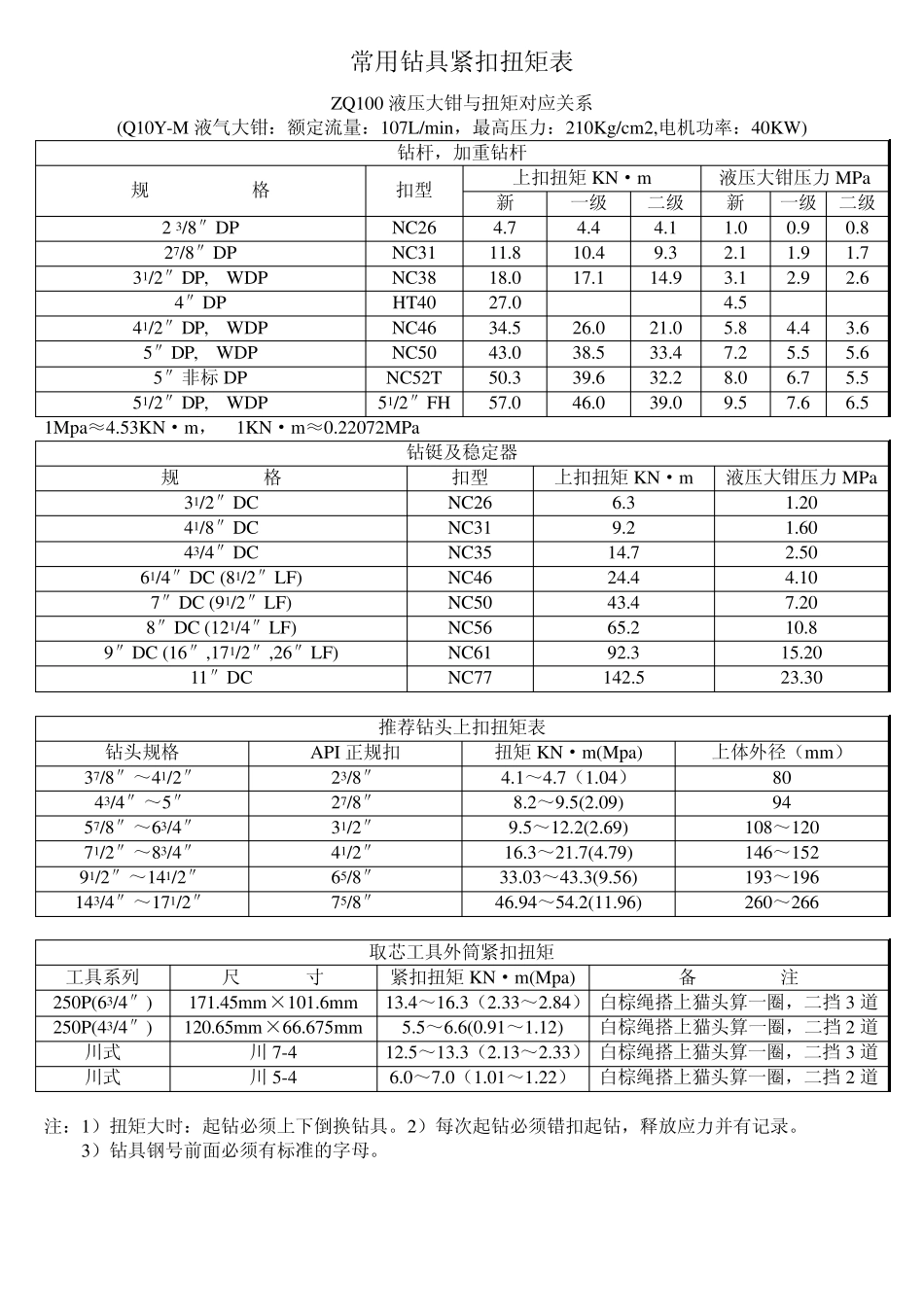

常用钻具紧扣扭矩表_第1页
1/6
常用钻具紧扣扭矩表_第2页
2/6

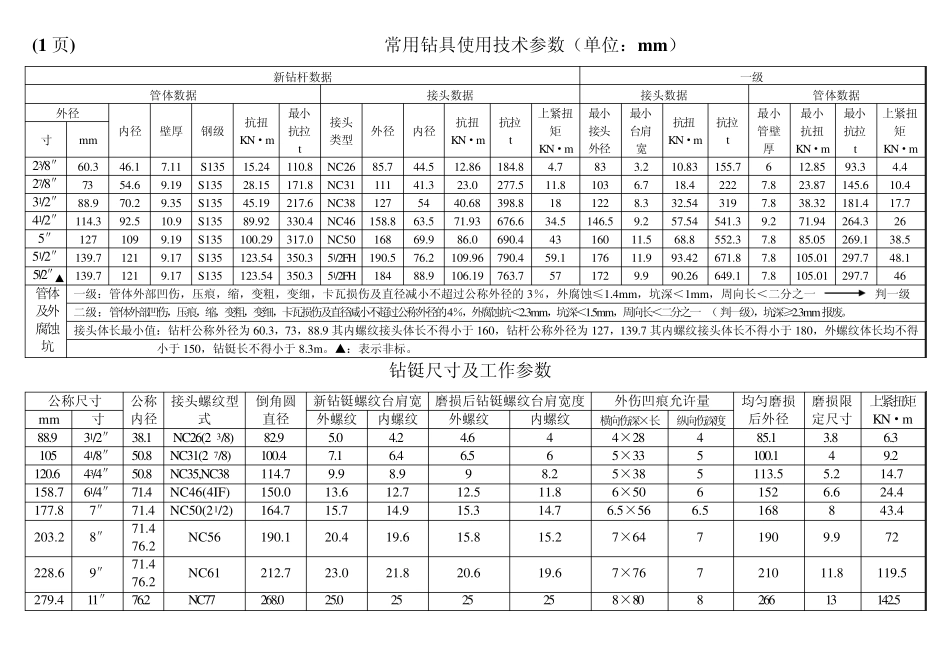

常用钻具紧扣扭矩表_第3页
3/6
常用钻具紧扣扭矩表 ZQ100 液压大钳与扭矩对应关系 (Q10Y-M 液气大钳:额定流量:107L/min,最高压力:210Kg/cm2,电机功率:40KW) 钻杆,加重钻杆 规 格 扣型 上扣扭矩KN·m 液压大钳压力MPa 新 一级 二级 新 一级 二级 2 3/8″DP NC26 4.7 4.4 4.1 1.0 0.9 0.8 27/8″DP NC31 11.8 10.4 9.3 2.1 1.9 1.7 31/2″DP, WDP NC38 18.0 17.1 14.9 3.1 2.9 2.6 4″DP HT40 27.0 4.5 41/2″DP, WDP NC46 34.5 26.0 21.0 5.8 4.4 3.6 5″DP, WDP NC50 43.0 38.5 33.4 7.2 5.5 5.6 5″非标 DP NC52T 50.3 39.6 32.2 8.0 6.7 5.5 51/2″DP, WDP 51/2″FH 57.0 46.0 39.0 9.5 7.6 6.5 1Mpa≈4.53KN·m, 1KN·m≈0.22072MPa 钻铤及稳定器 规 格 扣型 上扣扭矩KN·m 液压大钳压力MPa 31/2″DC NC26 6.3 1.20 41/8″DC NC31 9.2 1.60 43/4″DC NC35 14.7 2.50 61/4″DC (81/2″LF) NC46 24.4 4.10 7″DC (91/2″LF) NC50 43.4 7.20 8″DC (121/4″LF) NC56 65.2 10.8 9″DC (16″,171/2″,26″LF) NC61 92.3 15.20 11″DC NC77 142.5 23.30 推荐钻头上扣扭矩表 钻头规格 API 正规扣 扭矩KN·m(Mpa) 上体外径(mm) 37/8″~41/2″ 23/8″ 4.1~4.7(1.04) 80 43/4″~5″ 27/8″ 8.2~9.5(2.09) 94 57/8″~63/4″ 31/2″ 9.5~12.2(2.69) 108~120 71/2″~83/4″ 41/2″ 16.3~21.7(4.79) 146~152 91/2″~141/2″ 65/8″ 33.03~43.3(9.56) 193~196 143/4″~171/2″ 75/8″ 46.94~54.2(11.96) 260~266 取芯工具外筒紧扣扭矩 工具系列 尺 寸 紧扣扭矩KN·m(Mpa) 备 注 250P(63/4″) 171.45mm×101.6mm 13.4~16.3(2.33~2.84) 白棕绳搭上猫头算一圈,二挡 3 道 250P(43/4″) 120.65mm×66.675mm 5.5~6.6(0.91~1.12) 白棕绳搭上猫头算一圈,二挡 2 道 川式 川 7-4 12.5~13.3(2.13~2.33) 白棕绳搭上猫头算一圈,二挡 3 道 川式 川 5-4 6.0~7.0(1.01~1.22) 白棕绳搭上猫头算一圈,二挡 2 道 注:1)扭矩大时:起钻必须上下倒换钻具。2)每次起钻必须错扣起钻,释放应力并有记录。 3)钻具钢号前面必须有标准的字母。 新钻具钢号规定 直角钻杆 斜坡钻杆 反扣钻杆 斜坡加重钻杆 钻铤 扶正器 方钻杆 其它 规格 钢号 规格 钢号 ...
